CEGELEC MAE95-01

الوصف

Product Introduction

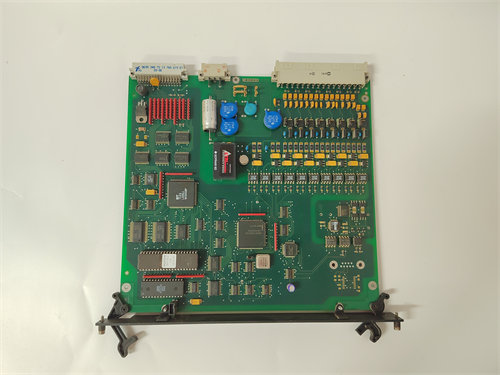

تعتبر MAE95-01 من أكثر الوحدات انتشاراً في أنظمة ALSPA C170، وهي المسؤولة عن نقل حالة المعدات الميدانية إلى منطق التحكم. في محطات الطاقة والتحكم في العمليات، يمثل فشل هذه الوحدة “عمىً” جزئياً للنظام، حيث يفقد القدرة على معرفة ما إذا كان الصمام مفتوحاً أو المحرك في حالة خطأ، مما يجعل توفر بديل جاهز وموثوق أمراً حيوياً لفرق الصيانة.

تتميز هذه البطاقة بقدرتها العالية على فلترة الضوضاء الكهربائية الناتجة عن الكابلات الطويلة في المصانع، حيث تعتمد 16 قناة مستقلة بجهد 24 فولت. القيمة الحقيقية لـ MAE95-01 تكمن في بساطة تصميمها الذي يقلل من زمن التأخير (Latency) في نقل الإشارة، مما يضمن استجابة نظام الأتمتة للأحداث الطارئة في أقل من 10 مللي ثانية، وهو رقم حاسم في أنظمة الحماية الصناعية.

Key Technical Specifications

 (SOP Quality Transparency)

1. الفحص البصري الدقيق: فحص اللوحة الأمامية (Front Plate) ومؤشرات الـ LED للتأكد من عدم وجود كسر، والتأكد من نظافة الموصل الخلفي DIN 41612 لضمان اتصال مثالي مع الـ Backplane.
2. اختبار محاكاة الإدخال: يتم توصيل الوحدة بمنصة اختبار C170 وحقن جهد 24V في كل قناة من القنوات الـ 16 بشكل متسلسل ومراقبة استجابة الذاكرة الداخلية للوحدة.
3. اختبار جهد العتبة (Threshold Test): خفض الجهد تدريجياً للتأكد من أن الوحدة تفصل الإشارة عند وصولها لـ 5V وتعمل عند 15V بدقة، لضمان عدم تأثرها بالتسريبات الكهربائية البسيطة.
4. اختبار التحمل الحراري: تشغيل الوحدة في بيئة مغلقة بدرجة حرارة 50°C لمدة ساعتين للتأكد من عدم تأثر المكونات الإلكترونية بالحرارة المستمرة.
5. التغليف والتوثيق: وضع ملصق “Tested & QC Passed” مع تاريخ الاختبار، والتغليف باستخدام أكياس Shielding Bags المطلية بطبقة معدنية ضد الشحنات.

(Technical Pitfall Guide)

• قطبية التغذية: ❗ احذر من عكس قطبية الـ 24V على الموصل الأمامي؛ رغم وجود حماية بسيطة، إلا أن العكس المستمر قد يؤدي لتلف الثنائيات (Diodes) الخاصة بأول قناتين.
• تراكم الغبار: ❗ (ملاحظة من الموقع) غالباً ما تتراكم الأتربة بين “ريش” التوصيل الخلفية؛ استخدم بخاخ جاف (Contact Cleaner) قبل التركيب لتجنب إشارات “الوميض” (Flickering) غير الحقيقية.
• الأسلاك المشتركة (Common): تأكد من أن خط الـ (Minus/Ground) مشترك بشكل صحيح لجميع الحساسات المرتبطة بالوحدة، ففقدان الـ Common يؤدي لتوقف الـ 16 قناة دفعة واحدة.
• تطابق الجهد: لا تحاول استخدام إشارات 48V أو 110V مع هذه الوحدة؛ فهي مخصصة حصراً لـ 24V، واستخدام جهد أعلى سيؤدي لاحتراق العوازل الضوئية فوراً.

Installation & Configuration Guide

1. التحضير: ⚠️ تأكد من أن وحدة المعالجة (CPU) في وضع Stop أو تأكد من أن استبدال البطاقة “Hot-swap” مسموح به في تكوين نظامك (يفضل دائماً فصل الطاقة).
2. الاستخراج: اسحب الموصل الخارجي بعناية، ثم اضغط على مشابك التثبيت واسحب بطاقة MAE95-01 من الرف.
3. التركيب: ادفع البطاقة الجديدة في المسارات الجانبية للـ Rack حتى تستقر في الموصل الخلفي، ثم أعد تركيب الموصل الأمامي وتأكد من إحكام البراغي.
4. التشغيل: بعد توصيل الطاقة، راقب مصابيح الـ LED؛ قم بتفعيل أحد الحساسات ميدانياً وتأكد من إضاءة المصباح المقابل للقناة في البطاقة.

Frequently Asked Questions (FAQ)

• هل يمكنني تبديل MAE95-01 ببطاقة MAE95-02؟ لا، غالباً ما تختلف هذه الإصدارات في الجهد (مثلاً 48V بدل 24V) أو في توزيع القنوات؛ يجب دائماً مطابقة الرقم بالكامل لضمان التوافق الكهربائي.
• ماذا يعني وميض مصباح “Fault” في الوحدة؟ يشير عادةً إلى فشل في الاختبار الذاتي للوحدة عند بدء التشغيل، أو عدم وصول تغذية الـ 24V الخارجية المطلوبة لتشغيل دوائر الإدخال.
• أنا مهندس مشتريات، كيف أتأكد أن القطعة أصلية وليست مقلدة؟ سلسلة ALSPA C170 قديمة جداً ولا يوجد لها “تقليد” تجاري، ولكن التحدي هو في حالتها؛ اطلب دائماً تقرير اختبار حي (Function Test Report) وصوراً واضحة للموصلات الخلفية.
• هل تدعم هذه الوحدة “السرعة العالية” في عد النبضات؟ MAE95-01 مصممة للإشارات الرقمية العادية؛ إذا كنت تحتاج لعد نبضات سريعة (High-speed counter)، فهناك وحدات متخصصة أخرى في سلسلة C170.
