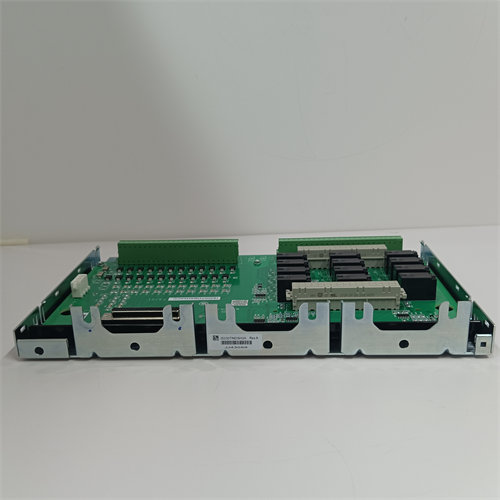

CONVERTEAM 20X4539A

الوصف

Product Introduction

تعد اللوحة CONVERTEAM 20X4539A مكوناً محورياً في معمارية ALSPA، حيث يتم دمجها غالباً في أنظمة التحكم في السرعة المتغيرة (Variable Speed Drives) أو أنظمة التحكم في العمليات التي تتطلب دقة متناهية في التوقيت. إن العطل في هذه اللوحة لا يعني فقط توقف الماكينة، بل قد يؤدي إلى فقدان التزامن في العمليات الصناعية المتسلسلة، مما يجعل توفر قطعة بديلة وجاهزة للتركيب أمراً لا غنى عنه لاستمرارية الأعمال في منشآت النفط والغاز أو محطات تحلية المياه.

تتميز 20X4539A بقدرتها على التعامل مع مستويات مختلفة من الإشارات المنطقية بفضل معماريتها القوية التي تم تصميمها قبل عصر الإنتاج الشامل الرخيص. الاعتماد على مكونات إلكترونية ذات جودة عسكرية في بعض أجزاء اللوحة يضمن استقرار الأداء حتى في ظل تقلبات درجات الحرارة داخل الخزانات الصناعية التي قد تصل إلى 60 درجة مئوية. هذه اللوحة هي الحل الأمثل للمهندسين الذين يفضلون “الإصلاح بالاستبدال” لضمان عودة النظام للعمل بنسبة موثوقية 100% دون الحاجة لمغامرة الإصلاح اليدوي المعقد.

Key Technical Specifications

(SOP Quality Transparency)

1. المسح البصري (High-Res Scan): استخدام مجهر إلكتروني لفحص نقاط اللحام (Solder Joints) والتأكد من عدم وجود “تشققات شعرية” ناتجة عن الاهتزازات الصناعية السابقة.
2. اختبار حقن النبضات: يتم اختبار اللوحة في بيئة محاكية عبر حقن نبضات رقمية ومراقبة المخرجات على جهاز “Logic Analyzer” للتأكد من سلامة البوابة المنطقية.
3. اختبار الإجهاد الكهربائي: يتم وضع اللوحة تحت جهد التشغيل الأقصى لمدة 4 ساعات لمراقبة استقرار المكونات النشطة وعدم ارتفاع حرارتها بشكل غير طبيعي.
4. تطهير المسارات: تنظيف اللوحة بالكامل باستخدام مواد كيميائية مضادة للرطوبة والأكسدة لضمان عدم حدوث تسريب تيار بين المسارات المتقاربة.
5. التغليف المعتمد: يتم وضع اللوحة في كيس “Faraday Cage” (مضاد للمجالات الكهرومغناطيسية) مع كبسولات لامتصاص الرطوبة قبل وضعها في الصندوق النهائي.

(Technical Pitfall Guide)

• ❗ إصدار اللوحة (Revision): اللوحة 20X4539A قد تأتي بإصدارات مثل (Rev B أو Rev C)؛ تأكد من مطابقة الإصدار حرفياً، فبعض التعديلات البسيطة في الدوائر قد تجعل اللوحة غير متوافقة برمجياً مع المعالج الرئيسي.
• ❗ شحنات ESD: هذه اللوحة حساسة جداً للكهرباء الساكنة. لمس المكونات الوسطى من اليسار باليد المجردة قد يتلف المعالج المصغر دون أن تشعر.
• ❗ نقاط الاختبار (Test Points): احذر من ملامسة مجسات القياس لنقاط الاختبار القريبة من بعضها أثناء تشغيل الطاقة؛ فقد يؤدي ذلك إلى “قصر” يدمر الدائرة المنطقية بالكامل.
• ❗ البراغي البلاستيكية: في بعض الموديلات، يتم تثبيت هذه اللوحة باستخدام عوازل بلاستيكية؛ استبدالها ببراغي معدنية قد يؤدي لتأريض خاطئ يحرق المسارات.

Installation & Configuration Guide

1. التحضير: ⚠️ قم بإيقاف مصدر الطاقة الرئيسي والانتظار لمدة 5 دقائق لتفريغ المكثفات الكبيرة في الـ Drive. ارتدِ سوار التأريض.
2. الاستخراج: افصل الموصلات الشريطية (Ribbon Cables) بحذر شديد باستخدام أداة فك مسطحة. فك براغي التثبيت الأربعة في الزوايا.
3. التركيب: ضع اللوحة 20X4539A الجديدة في مكانها، تأكد من محاذاة الموصلات الخلفية تماماً قبل الضغط. أعد توصيل الكابلات الشريطية وتأكد من إحكام قفلها.
4. التشغيل: قم بتشغيل النظام في وضع “الاختبار” (Test Mode) أولاً. راقب مؤشرات LED الخاصة باللوحة؛ يجب أن تكون الحالة مستقرة (Steady) وليست وامضة بشكل عشوائي.

Frequently Asked Questions (FAQ)

• هل هذه اللوحة “جديدة” أم “مجددة”؟ نظراً لتوقف الإنتاج، يتوفر لدينا “New Old Stock” (جديد من المخزون القديم) و “Refurbished” (مجدد ومعتمد). كلا النوعين يخضعان لنفس اختبارات الجودة الصارمة.
• النظام يظهر خطأ “Communication Timeout” بعد التركيب، ما المشكلة؟ تحقق من الكابلات الشريطية الواصلة باللوحة. غالباً ما يكون السبب هو عدم استقرار الكابل في المنفذ أو وجود غبار في نقاط التلامس.
• هل يمكنني ترقية نظامي بدلاً من شراء هذه اللوحة القديمة؟ الترقية ممكنة ولكنها تتطلب تغيير نظام التحكم بالكامل (Migration)، وهو ما يكلف وقت مالاً كثيراً. شراء 20X4539A هو الحل الأسرع والأقل تكلفة حالياً.
• هل تأتي اللوحة مع ضمان؟ نعم، جميع قطع Converteam لدينا تأتي مع ضمان تشغيل يغطي العيوب الفنية لضمان راحة بالك عند التركيب.
• هل تختلف 20X4539A عن موديل 20X4539 (بدون حرف A)؟ نعم، حرف “A” غالباً ما يشير إلى تعديل في هاردوير اللوحة أو تحسين في التعامل مع إشارات معينة. استخدام إصدار مختلف قد يتطلب تحديث الـ Firmware.
