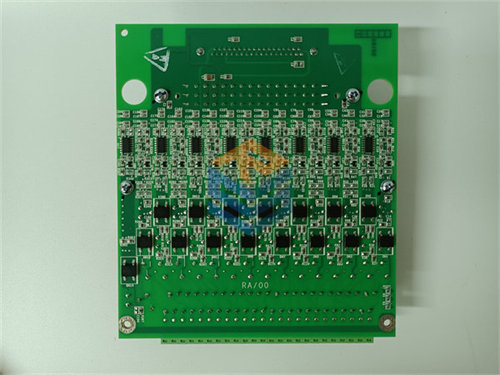

CONVERTEAM 8150-4052 81504052

الوصف

Product Introduction

تعتبر اللوحة Converteam 8150-4052 “نافذة التواصل” بين المهندس ونظام ALSPA MV3000. بدون هذه اللوحة، يصبح المحول الترددي “صندوقاً أسود”؛ فلا يمكن قراءة الأعطال، أو تعديل البارامترات، أو حتى مراقبة سرعة المحرك يدوياً. إنها تقوم بتحويل ضغطات أزرار لوحة المفاتيح إلى أوامر رقمية يفهمها المعالج، كما تقوم بتنظيم البيانات لتعرض بشكل صحيح على شاشة الـ LCD الأمامية.

ما يميز الموديل 81504052 هو متانته في مواجهة الظروف الصناعية؛ حيث صُممت الدوائر لتتحمل التداخلات الكهرومغناطيسية التي قد تشوش على شاشات العرض. في كثير من الحالات، عندما تظهر الشاشة “مظلمة” أو لا تستجيب الأزرار، تكون هذه اللوحة هي المسبب الرئيسي وليس الشاشة نفسها. توفير قطعة أصلية ومختبرة يضمن استعادة القدرة على تشخيص النظام فوراً، وهو أمر حيوي لتقليل وقت التوقف (Downtime).

Key Technical Specifications

(SOP Quality Transparency)

لأن كروت الواجهة تتعامل مع بيانات المستخدم الدقيقة، فإننا نطبق بروتوكول فحص شامل:

1. اختبار الاستجابة اللحظية (Input Latency Test): نختبر سرعة استجابة اللوحة لضغطات الأزرار المحاكية للتأكد من عدم وجود تأخير في تنفيذ الأوامر.
2. فحص إخراج البيانات (Display Output Scan): يتم توصيل اللوحة بشاشة اختبار للتأكد من وضوح الحروف وعدم وجود “بكسلات” مفقودة أو تشويش في الصورة.
3. اختبار منفذ الاتصال: فحص موصلات الكابلات المسطحة (Ribbon Connectors) للتأكد من عدم وجود أسنان مثنية أو تآكل يعيق نقل البيانات.
4. تجديد الدوائر المنطقية: تنظيف اللوحة بمحاليل كيميائية متطايرة لإزالة أي رواسب كربونية قد تسبب قصرًا بسيطًا في الأزرار.
5. التعبئة المؤمنة: تُغلف الوحدة في أكياس ESD Shielding وتوضع في صناديق مبطنة بفوم مخصص لحماية الموصلات الدقيقة من الانثناء أثناء الشحن.

(Technical Pitfall Guide)

❗ فخ الكابل المسطح: عند استبدال 8150-4052، تأكد من أن الكابلات المسطحة (Ribbon Cables) مركبة في الاتجاه الصحيح. تركيبها بشكل مقلوب قد يؤدي لاحتراق دوائر العرض في اللوحة الجديدة فوراً.

❗ تفريغ الشحنة الاستاتيكية: ❗ تحذير: رقائق المعالجة على هذه اللوحة حساسة جداً. لا تلمس الموصلات الذهبية بيدك العارية؛ استخدم دائماً سوار التأريض (Anti-static wrist strap).

❗ تشخيص العطل: إذا كانت الشاشة لا تعمل، تأكد أولاً من أن جهد الـ 5V القادم من وحدة التغذية سليم. أحياناً يكون العطل في وحدة التغذية وليس في اللوحة 81504052.

❗ إحكام التثبيت: تأكد من ربط براغي الكارت جيداً في الـ Rack؛ فالتثبيت الضعيف قد يسبب “أعطالاً متقطعة” (Intermittent Faults) تظهر عند اهتزاز الماكينة.

Installation & Configuration Guide

1. التحضير: افصل الطاقة تماماً عن الـ Drive. انتظر 10 دقائق لتفريغ المكثفات.
2. الفك: قم بفك الكابلات المسطحة من اللوحة القديمة بحذر شديد (استخدم أدوات بلاستيكية لفتح القفل).
3. التركيب: أدخل اللوحة 8150-4052 في الـ Slot المخصص. تأكد من تعشيق الموصل الخلفي تماماً قبل ربط البراغي.
4. التشغيل: أعد توصيل الكابلات المسطحة، ثم شغل دوائر التحكم. يجب أن تظهر شاشة الترحيب (Welcome Screen) الخاصة بـ ALSPA فوراً.

Frequently Asked Questions (FAQ)

• هل يمكنني استخدام موديل 8150-4051 بدلاً من 4052؟ رغم التشابه، قد تختلف البروتوكولات البرمجية أو سرعة المعالجة. يفضل دائماً استخدام نفس الموديل لضمان توافق شاشة العرض ولوحة المفاتيح.
• الشاشة تعرض رموزاً غريبة (Garbage Characters)، هل اللوحة هي السبب؟ نعم، غالباً ما يكون السبب هو فشل في “تنسيق البيانات” داخل اللوحة 8150-4052 أو تضرر في الكابل الموصل.
• هل هذه القطعة أصلية من Converteam؟ نعم، نوفرها كـ “Original Surplus” (فائض أصلي) خضع لاختبارات جودة صارمة. ندرك ندرة هذه القطع ونضمن كفاءتها.
• كيف أعرف أن الكارت سليم قبل التركيب؟ نحن نرفق تقرير اختبار (Test Report) مع كل قطعة، يثبت نجاح اختبارات الاتصال والعرض التي أجريت في مختبراتنا.
• ما هي مدة الضمان؟ نقدم ضماناً لمدة 12 شهراً على هذه اللوحة، مما يمنحك راحة البال في تشغيل أنظمتك الحساسة.
