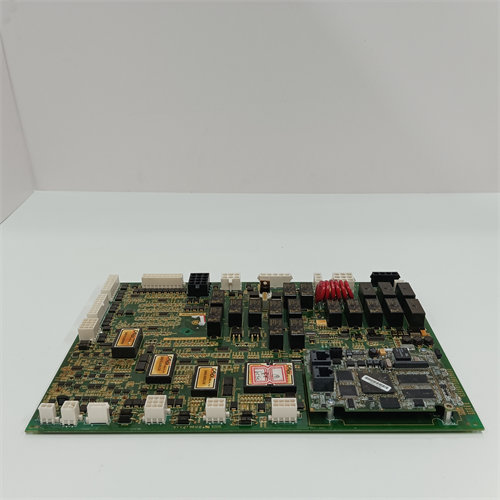

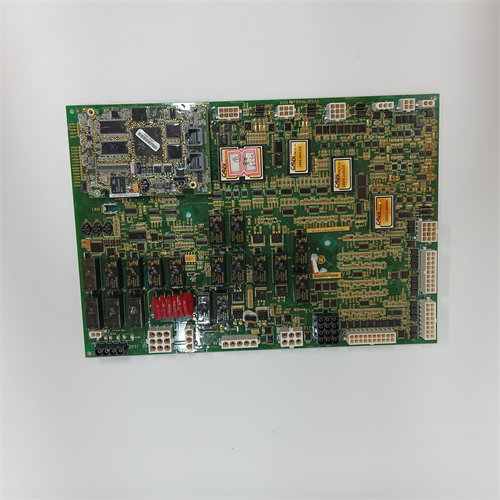

CONVERTEAM 8174-4004

الوصف

Product Introduction

تعد وحدة 8174-4004 من Converteam بمثابة “الأعصاب الحسية” في معمارية نظام ALSPA. بصفتي شريكك التقني، أؤكد أن هذه الوحدة هي المسؤولة عن نقل المعلومات اليقينية من الميدان إلى المعالج؛ فمن خلالها يعرف النظام ما إذا كان المحرك قد استجاب لأمر التشغيل أو إذا كان هناك تعثر في أحد القواطع الكهربائية. في حال تعطل هذه الوحدة، يصبح النظام “أعمى” عن حالة المعدات، مما يمنع تفعيل دوائر الحماية والتشغيل التلقائي.

تتميز هذه البطاقة بتصميم صناعي عالي الجودة يوفر حماية فائقة ضد الضوضاء الكهربائية والقفزات المفاجئة في الجهد (Voltage Surges). بفضل تقنية العزل الضوئي (Optical Isolation)، تضمن 8174-4004 حماية المعالج المركزي الحساس من أي تماسات كهربائية قد تحدث في كابلات الميدان الطويلة، مما يجعلها خط الدفاع الأول لسلامة نظام التحكم لديك.

Key Technical Specifications

 (SOP Quality Transparency)

1. اختبار حقن الإشارة: يتم تطبيق جهد التحكم على كل قناة وفحص استجابة المصباح الأمامي (LED) والتأكد من وصول الإشارة إلى ناقل البيانات الخلفي.
2. فحص العزل البيني: التأكد من عدم وجود تسريب تيار بين القنوات المتجاورة لضمان عدم حدوث تداخل في الإشارات (Crosstalk).
3. تنظيف نقاط التلامس: إزالة أي طبقات أكسدة من الموصل الخلفي لضمان اتصال مستقر وتجنب فقدان الإشارة نتيجة الاهتزازات.
4. اختبار الثبات: تشغيل الوحدة لفترة اختبار تحت ظروف تحاكي ضغط العمل الميداني للتأكد من استقرار الدوائر المنطقية.
5. التغليف الفني: تُشحن 8174-4004 في مغلفات معدنية واقية (ESD Shielding) مع تقرير فني يوضح سلامة كافة المداخل.

(Technical Pitfall Guide)

• تطابق الجهد: ❗ انتبه؛ تأكد من جهد الإشارة في الميدان (مثلاً 24V أو 48V)؛ (نصيحة مهندس: تركيب بطاقة بجهد منخفض في دائرة ذات جهد أعلى سيؤدي لاحتراق العوازل الضوئية فوراً).
• السلك المشترك (Common): ❗ تأكد من إحكام ربط السلك المشترك (Common Wire)؛ فارتخاء هذا السلك سيؤدي إلى فقدان الإشارة عن كافة القنوات المرتبطة به في وقت واحد.
• تفريغ الشحنات الساكنة: ارتدِ سوار التأريض دائماً عند سحب أو تركيب البطاقة؛ فقد تتسبب شحنة بسيطة من جسمك في تلف الدوائر المنطقية الداخلية.
• تبديل البطاقات: لا تقم بنزع البطاقة والكهرباء تعمل (Hot Swap) إلا إذا كان نظامك يدعم ذلك صراحة، لتجنب حدوث “شرارة” قد تؤثر على الـ Backplane.

Installation & Configuration Guide

1. التحضير: ⚠️ أوقف طاقة التحكم عن الرف. قم بتوثيق أماكن الأسلاك في الموصل الأمامي.
2. الاستخراج: فك براغي التثبيت واسحب الوحدة 8174-4004 القديمة ببطء من الرف.
3. التركيب: أدخل الوحدة الجديدة في المسار المخصص حتى تشعر بتعشيقها تماماً في الموصل الخلفي، ثم أعد تركيب الموصل الأمامي.
4. التشغيل والتحقق: أعد الطاقة، وقم بتفعيل أحد المفاتيح ميدانياً وتأكد من إضاءة المصباح المقابل في الوحدة ووصول الحالة لشاشة الـ SCADA.

Frequently Asked Questions (FAQ)

• لماذا لا يضيء الـ LED رغم وجود جهد على المدخل؟ قد يكون السبب هو غياب السلك المشترك (Common) أو أن القطبية (+/-) معكوسة في بعض الموديلات التي تتطلب قطبية محددة.
• هل يمكنني استبدال 8174-4004 بموديل أحدث؟ الاستبدال بموديل مختلف يتطلب مراجعة التوافق الكهربائي وتعديل إعدادات الهاردوير في السوفتوير، لذا يفضل استخدام نفس الموديل.
• هل القطعة أصلية ومضمونة؟ نعم، نحن نوفر القطع الأصلية فقط، ونقوم باختبارها فنياً لضمان جاهزيتها للعمل الفوري في بيئات التحكم الحرجة.
• ما هو الوقت المتوقع للشحن؟ نحن نعلم أن توقف النظام مكلف، لذا نوفر خيارات شحن سريع تصل لموقعك في غضون أيام عمل قليلة.
