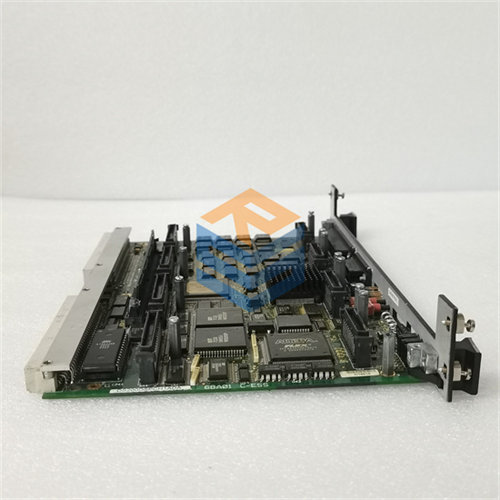

CONVERTEAM 8174-4004

الوصف

 (SOP Quality Transparency)

1. اختبار حقن الإشارة: يتم تطبيق جهد التحكم على كل قناة وفحص استجابة المصباح الأمامي (LED) والتأكد من وصول الإشارة إلى ناقل البيانات الخلفي.
2. فحص العزل البيني: التأكد من عدم وجود تسريب تيار بين القنوات المتجاورة لضمان عدم حدوث تداخل في الإشارات (Crosstalk).
3. تنظيف نقاط التلامس: إزالة أي طبقات أكسدة من الموصل الخلفي لضمان اتصال مستقر وتجنب فقدان الإشارة نتيجة الاهتزازات.
4. اختبار الثبات: تشغيل الوحدة لفترة اختبار تحت ظروف تحاكي ضغط العمل الميداني للتأكد من استقرار الدوائر المنطقية.
5. التغليف الفني: تُشحن 8174-4004 في مغلفات معدنية واقية (ESD Shielding) مع تقرير فني يوضح سلامة كافة المداخل.

 (Technical Pitfall Guide)

• تطابق الجهد: ❗ انتبه؛ تأكد من جهد الإشارة في الميدان (مثلاً 24V أو 48V)؛ (نصيحة مهندس: تركيب بطاقة بجهد منخفض في دائرة ذات جهد أعلى سيؤدي لاحتراق العوازل الضوئية فوراً).
• السلك المشترك (Common): ❗ تأكد من إحكام ربط السلك المشترك (Common Wire)؛ فارتخاء هذا السلك سيؤدي إلى فقدان الإشارة عن كافة القنوات المرتبطة به في وقت واحد.
• تفريغ الشحنات الساكنة: ارتدِ سوار التأريض دائماً عند سحب أو تركيب البطاقة؛ فقد تتسبب شحنة بسيطة من جسمك في تلف الدوائر المنطقية الداخلية.
• تبديل البطاقات: لا تقم بنزع البطاقة والكهرباء تعمل (Hot Swap) إلا إذا كان نظامك يدعم ذلك صراحة، لتجنب حدوث “شرارة” قد تؤثر على الـ Backplane.

Installation & Configuration Guide

1. التحضير: ⚠️ أوقف طاقة التحكم عن الرف. قم بتوثيق أماكن الأسلاك في الموصل الأمامي.
2. الاستخراج: فك براغي التثبيت واسحب الوحدة 8174-4004 القديمة ببطء من الرف.
3. التركيب: أدخل الوحدة الجديدة في المسار المخصص حتى تشعر بتعشيقها تماماً في الموصل الخلفي، ثم أعد تركيب الموصل الأمامي.
4. التشغيل والتحقق: أعد الطاقة، وقم بتفعيل أحد المفاتيح ميدانياً وتأكد من إضاءة المصباح المقابل في الوحدة ووصول الحالة لشاشة الـ SCADA.

Frequently Asked Questions (FAQ)

• لماذا لا يضيء الـ LED رغم وجود جهد على المدخل؟ قد يكون السبب هو غياب السلك المشترك (Common) أو أن القطبية (+/-) معكوسة في بعض الموديلات التي تتطلب قطبية محددة.
• هل يمكنني استبدال 8174-4004 بموديل أحدث؟ الاستبدال بموديل مختلف يتطلب مراجعة التوافق الكهربائي وتعديل إعدادات الهاردوير في السوفتوير، لذا يفضل استخدام نفس الموديل.
• هل القطعة أصلية ومضمونة؟ نعم، نحن نوفر القطع الأصلية فقط، ونقوم باختبارها فنياً لضمان جاهزيتها للعمل الفوري في بيئات التحكم الحرجة.
• ما هو الوقت المتوقع للشحن؟ نحن نعلم أن توقف النظام مكلف، لذا نوفر خيارات شحن سريع تصل لموقعك في غضون أيام عمل قليلة.
