(Product Introduction)

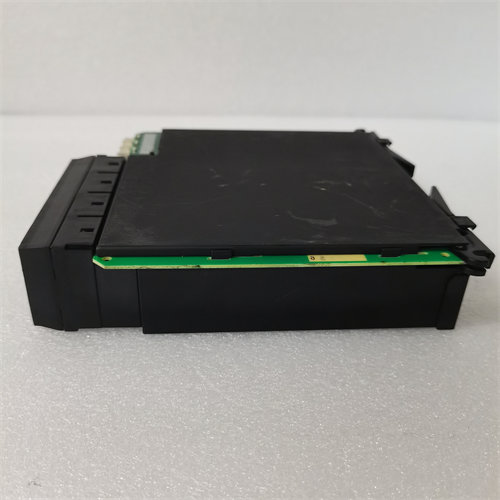

بصفتي خبيراً في أنظمة الأتمتة الصناعية، أؤكد أن اللوحة Converteam 9001 هي قطعة أساسية في استقرار أنظمة التحكم الموزعة (DCS). تم تصميم هذه اللوحة لتكون بمثابة “وحدة معالجة فرعية” تتولى إدارة تدفق البيانات وتنسيق الإشارات، وهي مستخدمة بكثرة في قطاعات توليد الطاقة، مصانع الصلب، وأنظمة الدفع البحري.
تتميز اللوحة ببنيتها القوية التي تتحمل ظروف التشغيل القاسية، بما في ذلك درجات الحرارة المرتفعة داخل الكبائن الكهربائية والتشويش الكهرومغناطيسي الناتج عن التيارات العالية. من واقع التجربة الميدانية، فإن فشل اللوحة 9001 يؤدي عادةً إلى توقف جزئي في النظام أو ظهور إنذارات “خطأ في الاتصال الداخلي”. استبدالها بقطعة أصلية ومختبرة يضمن لك استعادة الموثوقية الكاملة للنظام وتجنب التوقفات الكارثية غير المخطط لها.
Key Technical Specifications
| المواصفة الفنية | التفاصيل / القيمة |
|---|---|
| رقم الجزء | 9001 |
| الشركة المصنعة | Converteam (GE حالياً) |
| نوع الوحدة | لوحة تحكم ومعالجة (Control Board) |
| التطبيقات | أنظمة ALSPA، المبدلات الكهربائية، الأتمتة الموزعة |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية |
| التثبيت | تركيب مباشر في الرفوف الصناعية (Rack Mount) |
| الموثوقية | تصميم صناعي ثقيل للعمل المستمر 24/7 |
Installation & Configuration Guide
المرحلة الأولى: التحضير (15 دقيقة)
⚠️ تنبيهات الأمان:
- فصل الطاقة: يجب فصل الطاقة تماماً عن الرف قبل البدء؛ نزع اللوحة أثناء التشغيل قد يؤدي لتلف دائم في الموصل الخلفي (Backplane).
- حماية ESD: ارتداء سوار المعصم المضاد للكهرباء الساكنة إلزامي؛ اللوحة تحتوي على مكونات دقيقة حساسة جداً للتفريغ الساكن.
المرحلة الثانية: فك الوحدة القديمة (10 دقائق)
- قم بفك مسامير التثبيت الأمامية.
- اسحب اللوحة بشكل مستقيم تماماً للخارج باستخدام مقابض السحب؛ تجنب أي حركة اهتزازية جانبية لحماية دبابيس الموصل الخلفي.
- افحص الموصل الخلفي في الرف للتأكد من نظافته وعدم وجود أي أثر لاحتراق أو أكسدة.
المرحلة الثالثة: تركيب الوحدة الجديدة (20 دقيقة)
- مطابقة التكوين: انقل أي قناطر (Jumpers) أو رقائق ذاكرة من اللوحة القديمة إلى اللوحة الجديدة 9001. هذه الإعدادات تحدد “هوية” اللوحة ووظيفتها في الشبكة.
- المحاذاة: أدخل اللوحة في مساراتها ببطء حتى تعشق تماماً في الموصل الخلفي.
- التثبيت: اربط مسامير الواجهة لضمان التأريض الجيد ومنع الاهتزازات الميكانيكية.
المرحلة الرابعة: اختبار التشغيل (25 دقيقة)
- عند إعادة تشغيل الطاقة، راقب مصابيح البيان (LEDs). الضوء الأخضر المستقر يشير عادةً إلى نجاح التشخيص الذاتي.
- تحقق من خلال واجهة المشغل (HMI) من استعادة كافة البيانات والتحكم المرتبط باللوحة.
- سجل الرقم التسلسلي الجديد في سجل صيانة الموقع.
❗ نصيحة خبير: “تحقق من البطارية”. إذا كانت اللوحة 9001 تحتوي على بطارية احتياطية للذاكرة، فتأكد من جهدها قبل التركيب. البطارية الضعيفة قد تؤدي إلى فقدان الإعدادات (Parameters) بمجرد انقطاع الطاقة عن اللوحة، مما يتسبب في توقف النظام عند إعادة التشغيل.
