Product Introduction

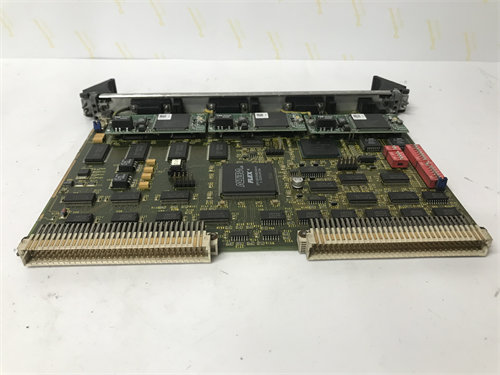

تعد وحدة 9291-4024 من Converteam هي “المترجم الدقيق” للنبضات السريعة القادمة من قلب الماكينات. بصفتي شريكك التقني، أؤكد أن هذه البطاقة تلعب دوراً محورياً في مراقبة المعايير الميكانيكية الحساسة. بدلاً من مجرد استقبال إشارة بسيطة، تقوم 9291-4024 بتحليل الترددات والنبضات وتحويلها إلى بيانات رقمية دقيقة يعتمد عليها نظام التحكم لاتخاذ قرارات الحماية والتحكم في السرعة.
تتميز هذه الوحدة بقدرتها على تصفية الضجيج الكهربائي الناتج عن المحركات والمولدات الضخمة، مما يضمن وصول قراءة “نقية” للمعالج المركزي. بفضل تصميمها المخصص للخدمة الشاقة في محطات الطاقة والمصانع الكبرى، تعتبر 9291-4024 صمام أمان يمنع القراءات الخاطئة التي قد تسبب توقفات غير مبررة للإنتاج.
Key Technical Specifications
| المواصفات الفنية | التفاصيل |
|---|---|
| رقم الموديل | 9291-4024 |
| نوع الوظيفة | واجهة معالجة إشارات (Signal Interface) |
| التطبيقات الشائعة | قياس السرعة، التردد، ومعالجة نبضات التشفير (Encoder) |
| نوع المداخل | مداخل نبضية/تناظرية عالية الدقة |
| العزل | عزل غلفاني كامل للمداخل لحماية النظام |
| واجهة الناقل | متوافقة مع الرفوف الخلفية VME Standard |
| مؤشرات الحالة | LEDs أمامية للتشخيص (Power, Signal Active, Fault) |
| التوافق | أنظمة ALSPA P320 و C170 |
SOP Quality Transparency
- اختبار حقن التردد: استخدام مولد إشارات دقيق لحقن ترددات محددة والتأكد من أن البطاقة تقوم بترجمتها إلى القيم الصحيحة دون انحراف.
- فحص الثبات الحراري: تشغيل الوحدة لفترات طويلة لمراقبة استقرار المعالجة تحت ظروف الحرارة المرتفعة داخل الكبائن.
- اختبار العزل الكهربائي: التأكد من جودة العزل بين قنوات الإدخال ودوائر المنطق لمنع انتقال الأعطال الكهربائية للمُعالج الرئيسي.
- تنظيف الموصلات الذهبية: إزالة الأكسدة من دبابيس التوصيل الخلفية لضمان انتقال البيانات دون “ضجيج” ناتج عن ضعف التلامس.
- التغليف والتوثيق: تُشحن في حقائب ESD معتمدة مع تقرير فني يثبت دقة المعالجة وسلامة كافة قنوات الإدخال.
Technical Pitfall Guide
- تطابق الإصدار (4024): ❗ انتبه؛ الرقم “4024” يحدد بدقة نوع الحساسات المدعومة؛ (نصيحة مهندس: تأكد من مطابقة هذا الرقم تماماً، حيث أن الإصدارات الأخرى قد تكون مصممة لجهود أو ترددات مختلفة لا تناسب حساساتك).
- تفريغ الشحنات الساكنة: ❗ (تحذير هام) هذه البطاقة تحتوي على رقائق معالجة دقيقة شديدة الحساسية؛ ارتدِ سوار التأريض دائماً عند التعامل معها لتجنب التلف الصامت للدوائر.
- إعدادات القفزات (Jumpers): تحقق من وضعية الـ Jumpers أو الـ DIP switches على البطاقة القديمة وانقلها للجديدة، فهي غالباً ما تحدد نطاق القياس أو نوع الإشارة (Voltage/Current/Frequency).
- سلامة الكابلات المحمية (Shielding): تأكد من توصيل درع الكابل (Shield) بشكل صحيح عند مدخل البطاقة؛ فغياب التأريض الصحيح سيؤدي إلى قراءات متذبذبة وغير مستقرة للسرعة.
Frequently Asked Questions (FAQ)
- لماذا تعطي البطاقة قراءة “صفر” رغم دوران المحرك؟ قد يكون السبب هو عطل في الحساس الميداني، أو انقطاع الكابل، أو تلف قناة الإدخال في البطاقة نتيجة طفرة جهد.
- هل يمكنني تبديل الوحدة أثناء تشغيل النظام؟ في أنظمة ALSPA القديمة، يفضل دائماً إيقاف الطاقة عن الرف قبل الاستبدال لتجنب حدوث شرارة كهربائية في الـ Backplane.
- هل القطعة أصلية ومضمونة؟ نعم، نحن نوفر الوحدات الأصلية من Converteam/Alstom، ونقوم باختبارها ومعايرتها فنياً لضمان دقتها الميدانية.
- كيف أحصل على الدعم الفني للتركيب؟ نوفر الوثائق التقنية الأساسية، ويمكننا توجيهك في عملية نقل الإعدادات من الوحدة القديمة إلى الجديدة لضمان تشغيل سلس.
