Product Introduction

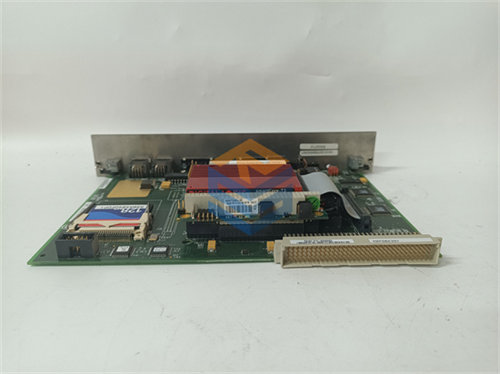

تعتبر لوحة BIO232.1 (بقطعة الغيار رقم 029.365.084) هي النافذة الوحيدة للفنيين للوصول إلى “أعماق” نظام ALSPA MV3000. بدون هذه اللوحة، يصبح من المستحيل تقريبًا توصيل أجهزة الكمبيوتر المحمولة التي تشغل برنامج DriveWindow أو أدوات التشخيص التسلسلي، مما يجعلها قطعة لا غنى عنها في حقيبة أي مهندس صيانة يعمل على أنظمة Converteam القديمة.

من الناحية الفنية، توفر BIO232.1 عزلاً كهربائيًا ضروريًا بين واجهة المستخدم (PC) ودوائر المعالج الدقيقة داخل المحول الترددي. هذا العزل يحمي أجهزة القياس والبرمجة من “الضجيج” الكهربائي والجهود العالية التي تميز بيئة محركات الجهد المتوسط. إن فقدان هذه القطعة أو تلفها يعني ببساطة بقاء النظام “صندوقًا أسود” لا يمكن قراءة أخطائه أو تعديل بارامتراته.

Key Technical Specifications

(SOP Quality Transparency)

نحن نعامل لوحات الاتصال مثل BIO232.1 كقطع إلكترونية حساسة للغاية، وتخضع لـ 5 خطوات صارمة:

1. فحص المسارات الدقيقة: نستخدم عدسات مكبرة لفحص “اللحامات الباردة” (Cold Joints) أو أي تآكل في مسارات النحاس ناتج عن الرطوبة التراكمية في المواقع الصناعية.
2. اختبار حلقة الاتصال (Loopback Test): نقوم بتوصيل اللوحة بمنصة اختبار تحاكي معالج MV3000 ونرسل حزم بيانات للتأكد من سلامة الإرسال والاستقبال (TX/RX) دون فقدان للبيانات.
3. فحص المكثفات السطحية (SMD): يتم التأكد من سلامة المكونات الصغيرة جداً حول شريحة الاتصال، حيث أن أي تلف فيها يسبب تقطعاً في الاتصال (Intermittent Connection).
4. التحقق من رقم الإصدار (Revision): نوثق إصدار اللوحة (مثلاً V1.0 أو V1.2) للتأكد من توافقها التام مع البرمجيات التي يستخدمها العميل.
5. التغليف المغناطيسي والإستاتيكي: توضع في كيس فضي (Shielding Bag) يحميها من الشحنات الإستاتيكية والمجالات المغناطيسية القوية أثناء الشحن الجوي.

(Technical Pitfall Guide)

❗ فخ “السوكت” المقلوب: عند تركيب BIO232.1 على اللوحة الأم، تأكد من محاذاة الدبابيس (Pins) بدقة. الضغط الزائد مع عدم المحاذاة سيؤدي لثني الدبابيس وربما حدوث قصر كهربائي يدمر المعالج الرئيسي.

❗ كابل الاتصال: لا تستخدم كابل RS232 عادي (Straight) إلا إذا كنت متأكداً من المتطلبات؛ بعض إصدارات هذه اللوحة تتطلب كابل “Null Modem” أو ترتيب أسلاك خاص للاتصال ببرمجيات GE.

❗ الكهرباء الساكنة (ESD): ❗ تحذير: هذه اللوحة لا تمتلك غطاءً معدنياً. لمس الشرائح السوداء (ICs) مباشرة بالأصابع قد يؤدي لتلفها فوراً بسبب شحنة جسمك. احرص دائماً على مسكها من الحواف.

❗ تضارب العناوين: إذا كان النظام يحتوي على أكثر من واجهة اتصال، تأكد من وضع الـ “Jumpers” (إذا وجدت) في المكان الصحيح لتجنب تعارض العناوين على ناقل البيانات الداخلي (Internal Bus).

Installation & Configuration Guide

1. التحضير: أوقف الطاقة عن وحدة التحكم تماماً. لا تحاول أبداً تركيب أو فك BIO232.1 والنظام قيد التشغيل (Hot Swapping ممنوع).
2. التركيب: قم بمحاذاة اللوحة فوق الفتحة المخصصة لها على كارت التحكم الرئيسي (Main Control Board). اضغط ببطء وبشكل متساوٍ حتى تسمع صوت استقرارها في مكانها.
3. التأمين: تأكد من ربط أي مسامير تثبيت صغيرة لمنع اهتزاز اللوحة بفعل مراوح التبريد، مما قد يسبب فقدان الاتصال فجأة.
4. التشغيل والاختبار: أعد تشغيل النظام. حاول الاتصال عبر الكمبيوتر؛ إذا لم تظهر اللوحة، قم بمراجعة إعدادات “COM Port” في نظام الويندوز وتأكد من مطابقتها لإعدادات البرنامج.

Frequently Asked Questions (FAQ)

• هل هذه اللوحة ضرورية لعمل المحرك بشكل دائم؟

  ليس بالضرورة. يمكن للمحرك أن يعمل بدونها، لكنك لن تتمكن من تغيير الإعدادات، أو رؤية سجل الأعطال، أو القيام بعملية “Commissioning” في حال استبدال أي جزء آخر.

• هل يمكنني إصلاح اللوحة إذا احترقت شريحة الاتصال؟

  نظرياً ممكن، ولكن نظراً لأنها مكونات SMD دقيقة جداً، فإن تكلفة الإصلاح وضمان جودته لا تضاهي شراء قطعة غيار أصلية مختبرة، خاصة في تطبيقات الطاقة الحرجة.

• البرنامج لا يتعرف على اللوحة رغم أنها جديدة، ما السبب؟

  تحقق من برنامج التعريف (Driver) الخاص بمحول “USB to RS232” الذي تستخدمه. غالباً ما يكون العطل في المحول الخارجي وليس في لوحة BIO232.1 نفسها.

• أنا أبحث عن كود 029.365.084، هل هو نفسه BIO232.1؟

  نعم، هذا هو الرقم التسلسلي لقطعة الغيار (Spare Part Number) الخاص بشركة Converteam لهذا الموديل تحديداً.
