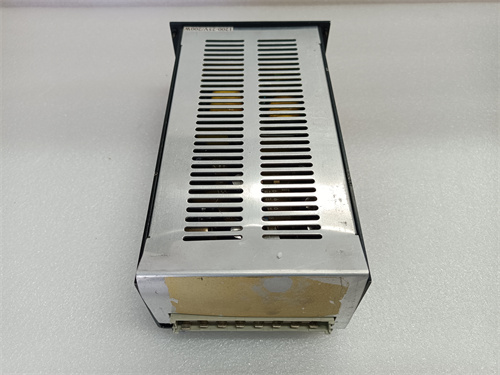

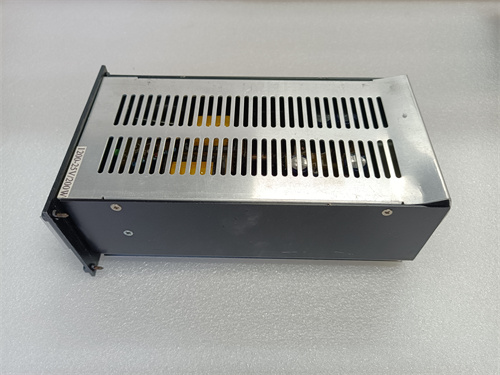

CONVERTEAM SV220iP5A-40L

CONVERTEAM SV220iP5A-40L

د.إ8,888.00

  • الموديل: SV220iP5A-40L.
  • العلامة التجارية: Converteam (بالتعاون مع LS Industrial Systems / LSIS).
  • السلسلة: Starvert iP5A.
  • القدرة المقدرة: 22 كيلو واط (30 حصان).
  • جهد الإدخال: ثلاثي الأطوار (3-Phase) بجهد 380-480 فولت.
  • الوظيفة الأساسية: محول تردد متغير (VFD) للتحكم في سرعة وعزم المحركات التحريضية.
  • التطبيقات الرئيسية: الأنظمة التي تتطلب عزم دوران متغير مثل المضخات (Pumps) و المراوح (Fans) وأنظمة HVAC.
  • الحالة: جديد أصلي أو مخزون فائض مختبر.

⚠️ ملاحظة فنية: الموديل iP5A مشهور بميزات توفير الطاقة المتقدمة وخوارزميات التحكم في المضخات المتعددة (Multi-Motor Control). الحرف “L” في نهاية الموديل قد يشير إلى إصدار مزود بفلتر مدمج أو واجهة مستخدم محددة حسب متطلبات Converteam.



احصل على عرض أسعار
التصنيف:

الوصف

(Product Introduction)

بصفتي خبيراً في حلول الدفع الكهربائي، أؤكد أن Converteam SV220iP5A-40L هو أحد أكثر محولات التردد موثوقية في فئته. تم تصميم هذه الوحدة لرفع كفاءة الأنظمة الميكانيكية من خلال ضبط سرعة المحرك بدقة لتتناسب مع الطلب الفعلي، مما يؤدي إلى توفير هائل في استهلاك الطاقة وتقليل الإجهاد الميكانيكي على المحركات.

تتميز سلسلة iP5A بوظيفة “التحكم الأمثل في التدفق” (Optimum Flux Control) التي تزيد من كفاءة المحرك بشكل ملحوظ عند التحميل الجزئي. كما أنها تحتوي على وظائف حماية متقدمة ضد ارتفاع الجهد، الحمل الزائد، وفقدان الطور، مما يضمن استمرارية العمل في المنشآت الحيوية مثل محطات معالجة المياه وأنظمة التبريد المركزية.



Key Technical Specifications

المواصفة الفنية القيمة / الوصف
القدرة (HP/kW) 30HP / 22kW
تيار الإخراج المستمر حوالي 45 أمبير (اعتماداً على الجهد)
التردد الناتج من 0.01 إلى 400 هرتز
طريقة التحكم V/f Control, Sensorless Vector Control
قدرة التحميل الزائد 110% لمدة دقيقة واحدة (تطبيقات العزم المتغير)
الاتصالات يدعم Modbus-RTU كمعيار أساسي
درجة الحماية IP20 (مناسب للتركيب داخل الكبائن)



Installation & Startup Guide

المرحلة الأولى: التحضير والأمان

⚠️ خطر الجهد العالي: انتظر لمدة 10 دقائق على الأقل بعد فصل الطاقة لتفريغ المكثفات قبل لمس أطراف التوصيل.

  1. البيئة: تأكد من تركيب الجهاز في مكان جيد التهوية؛ وحدة 22 كيلو واط تولد كمية حرارة تتطلب تدفق هواء كافٍ.
  2. الأسلاك: استخدم كابلات شيلد (Shielded Cables) للمحرك لتقليل التداخل الكهرومغناطيسي.

المرحلة الثانية: التوصيل الكهربائي

  1. صل خطوط القدرة ثلاثية الأطوار بالأطراف R, S, T.
  2. صل المحرك بالأطراف U, V, W.
  3. تأكد من توصيل طرف التأريض (Ground) بإحكام لمنع الأعطال العابرة وحماية الأفراد.

المرحلة الثالثة: البرمجة الأساسية (Quick Setup)

  1. بيانات المحرك: أدخل تيار المحرك الاسمي، الجهد، والتردد من لوحة بيانات المحرك (Nameplate).
  2. وقت التسارع/التباطؤ (Acc/Dec): اضبط الأوقات المناسبة (مثلاً 20 ثانية للمضخات الكبيرة لتجنب “مطرقة الماء”).
  3. نمط التحكم: اختر “Pump/Fan mode” للحصول على أقصى توفير للطاقة.

المرحلة الرابعة: الاختبار

  1. ابدأ بتشغيل المحرك بتردد منخفض (مثلاً 5 هرتز) للتأكد من اتجاه الدوران الصحيح.
  2. راقب تيار التشغيل للتأكد من عدم وجود حمل زائد ميكانيكي.

❗ نصيحة خبير: “راقب المروحة الداخلية”. في أجهزة الـ 22 كيلو واط، يعتبر انسداد مروحة التبريد بالأتربة السبب رقم 1 للفشل المفاجئ. قم بتنظيف المبدد الحراري والمروحة بانتظام لضمان عمر تشغيلي يتجاوز 10 سنوات.
