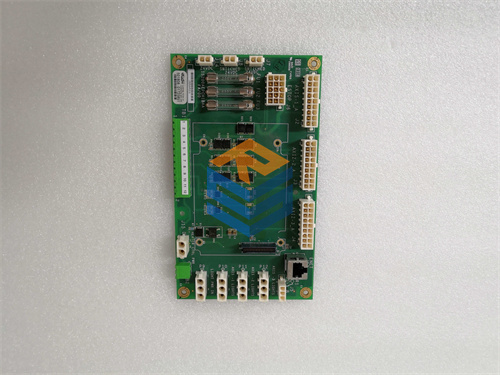

GE DS200CVMAG1A DS200CVMAG1AEB

الوصف

Product Introduction

32 قنوات تماثلية مدمجة، زمن استجابة حرج لدوائر القصر لا يتعدى بضع ميكروثانية، وتكامل بنيوي مع أنظمة التوربينات الغازية—هذه هي الركائز التقنية التي تجعل من لوحة DS200CVMAG1A المكون الأكثر حساسية في كابينة التحكم. في غرف العمليات بمحطات الطاقة ومرافق النفط والغاز في الخليج العربي، يعلم المهندسون أن تلف هذه اللوحة يعني توقفاً كاملاً لنظام الإثارة أو محرك الأقراص؛ لذا فإن توفير قطعة بديلة وموثوقة يمثل صمام أمان لاستمرارية الإنتاج.

تتميز اللوحة DS200CVMAG1AEB (الإصدار المحسن ذو المراجعة المعززة) بمعالجة أدق لارتفاعات الجهد المفاجئة مقارنة بالإصدار الأساسي غير المذيل باختصار التعديل الهيكلي الأخير. تمنح هذه اللوحة أنظمة القيادة تماسكاً كهربائياً فائقاً بفضل عوازلها البصرية (Optocouplers) التي تتحمل حتى 2500 فولت من التداخل المغناطيسي، وهي ميزة حيوية جداً عند تشغيل التوربينات في بيئات حرارية قاسية تصل إلى +70 درجة مئوية كما هو الحال في المواقع الصحراوية المكشوفة. بصراحة، إذا كنت تبحث عن استقرار تام لإشارات التغذية المرتدة، فإن هذا الموديل يثبت كفاءته التقنية في الميدان منذ عقود.

Key Technical Specifications

ملاحظة سعرية للشركاء: السعر المعروض عبر منصتنا هو سعر استرشادي أولي يخضع لتقلبات سلاسل التوريد العالمية وحجم الطلب الميداني. للاستفسار عن عرض السعر النهائي والخصومات المتاحة للمشاريع الكبرى في الشرق الأوسط، يسعدنا تواصلكم المباشر مع فريق المبيعات الفنية لدينا.

Installation & Configuration Guide

(Pre-Installation)

الوقت المتوقع للإنهاء: 15 دقيقة.

⚠️ سلامة الأفراد والمعدات أولاً:

1. يجب إخطار مشغل غرفة التحكم ببدء أعمال الصيانة المخططة لتفادي إنذارات التوقف المفاجئ.
2. تأكد من إغلاق التوربين أو المحرك بالكامل وبلوغه حالة الأمان الصفرية (Zero-Energy State).
3. افصل مصدر الطاقة الرئيسي المغذي للكابينة، وتحديداً خطوط 24V DC والـ UPS المصاحبة.
4. انتظر لمدة لا تقل عن 5 دقائق لضمان تفريغ مكثفات خط الجهد العالي (DC Bus) تماماً؛ حيث قد تحتفظ بجهد قاتل حتى بعد فصل الطاقة.

الأدوات المطلوبة للعمل الميداني:

• سوار معصم أرضي مضاد للشحنات الإستاتيكية (ESD Wrist Strap) مع سلك تأريض متصل بجسم الكابينة.
• مفك براغي دقيق (PH1 مواصفة قياسية).
• جهاز قياس متعدد (Fluke 87V أو ما يعادله) للتحقق من غياب الجهد.
• ملصقات ترقيم الكابلات وقلم تحديد مقاوم للمسح.
• هاتف محمول لالتقاط صور مرجعية عالية الدقة قبل البدء.

إجراءات النسخ الاحتياطي والأرشفة:

• قم بسحب ملف الإعدادات الحالي عبر برمجيات النظام (مثل نظام الـ Control ST أو DOS-based Mark V Configurator) إن أمكن.
• التقط صوراً مقربة جداً لـ مواقع القفزات (Jumpers) والمقاومات المتغيرة على اللوحة القديمة، بالإضافة إلى ترتيب كابلات الشريط (Ribbon Cables).

(Removal)

الوقت المتوقع للإنهاء: 10 دقائق.

1. افتح باب الكابينة بلطف وقم بإزالة غطاء الحماية البلاستيكي الشفاف الخاص باللوحة بالضغط على مشابك التثبيت العلوية والسفلية.
2. افصل كابلات الإشارة والشريط: ابدأ بكابلات التغذية المرتدة ذات الجهد العالي بحذر، واستخدم مفك البراغي لفك المسامير بعكس اتجاه عقارب الساعة. قم بوضع ملصق تعريفي على كل كابل فور فكه (مثلاً: الكابل الموصول بالمنفذ الثالث من اليمين).
3. فك مسامير التثبيت الأربعة الزاوية التي تثبت بطاقة DS200CVMAG1A بالدعامة المعدنية الخلفية لكابينة التحكم.
4. اسحب اللوحة القديمة بشكل مستقيم تماماً للخارج؛ تجنب إمالتها بقوة لمنع التواء دبابيس التوصيل الخلفية (Backplane Pins).
5. افحص منطقة الدبابيس في اللوحة الخلفية وتأكد من خلوها من الأتربة أو علامات التآكل الناتجة عن الرطوبة العالية، ونظفها باستخدام كمية خفيفة من الهواء المضغوط الجاف.

(Installation)

الوقت المتوقع للإنهاء: 15 دقيقة.

1. ارتَدِ سوار منع الشحنات الإستاتيكية، ثم أخرج اللوحة البديلة DS200CVMAG1AEB من حقيبتها الفضية الواقية من الكهرباء الساكنة على طاولة عمل مؤرضة.
2. تطابق الأرقام: تأكد من تطابق الرقم التسلسلي الأساسي مع اللوحة المستبدلة، مع ملاحظة أن لاحقة EB تعني مراجعة أحدث وموافقة تماماً للعمل مكان الطراز القديم.
3. نسخ تكوين القفزات (Jumper Replication):
   • راجع الصورة التي التقطتها في المرحلة الأولى؛ استخدم مكبساً صغيراً لنقل كل قفزة ميكانيكية (مثل JP1, JP2, JP3) في اللوحة الجديدة لتطابق وضعيتها تماماً في اللوحة القديمة.
   • تحذير مهني: تخلتلف مستويات قراءة الجهد العالي (Attenuator Ratio) بناءً على هذه القفزات، والخطأ هنا قد يؤدي إلى قراءة خاطئة للجهد في نظام المعالجة المركزي مما يتسبب في رحلة توربين (Turbine Trip) فورية.
4. ادفع اللوحة الجديدة برفق فوق دعامات التثبيت حتى تستقر تماماً، ثم أحكم ربط مسامير الزوايا الأربعة باتجاه عقارب الساعة (عزم ربط تقريبي 0.5 نيوتن متر).
5. أعِد توصيل كافة كابلات الشريط والأسلاك بناءً على الترقيم والملصقات، وتأكد من إحكام ربط كتل أطراف التوصيل (Terminal Blocks).

قائمة الفحص الذاتي قبل التشغيل:

• [ ] وضعيات كافة القفزات (Jumpers) تطابق اللوحة الأصلية 100%.
• [ ] كابلات إشارات الجهد العالي وكابلات الشريط مستقرة تماماً في منافذها.
• [ ] جميع براغي التثبيت والتوصيل محكمة ولا يوجد أي ارتخاء كهربائي.
• [ ] تم إخراج كافة الأدوات والمسامير الزائدة من داخل الكابينة.

阶段四: 上电测试 (Power-On & Testing)

الوقت المتوقع للإنهاء: 20 دقيقة.

1. استخدم جهاز الفلوك (Fluke) وقم بقياس المقاومة بين خط تغذية 24V DC وخط الأرضي (GND) على أطراف التوصيل للتأكد من عدم وجود دائرة قصر (يجب أن تكون القراءة >10 كيلو أوم).
2. قم بتشغيل قاطع التيار المغذي للوحة الصيانة المعنية فقط دون تشغيل النظام بالكامل.
3. راقب مؤشرات الـ LED على اللوحة:
   • يجب أن يضيء مؤشر الطاقة (PWR) باللون الأخضر الثابت.
   • إذا ومض مؤشر الخطأ (ERR) باللون الأحمر، فهذا يشير إلى وجود خلل في التكوين أو عدم توافق؛ وفي هذه الحالة يجب فصل الطاقة فوراً وإعادة مراجعة التوصيلات.
4. افتح برنامج الصيانة وافحص سجل الإشارات (Signal Log). تحقق من أن قراءة جهد التغذية المرتدة للمحرك تبدو منطقية ومستقرة وتطابق القيم المسجلة قبل الاستبدال في ظروف السكون.
5. اسمح للمحرك أو التوربين بالدوران في وضع الاختبار الخفيف (Cranking/Idling) لمدة 30 دقيقة كاملة مع مراقبة حرارة اللوحة عن بعد وتأكيد عدم ظهور أي إنذارات “فشل اتصال” أو “تجاوز حد الجهد”. قم بتوثيق الرقم التسلسلي الجديد وتاريخ الصيانة في سجل المحطة الرسمي.

بصفتنا خبراء عاصرنا مشكلات توقف المصانع بسبب (قطع غيار) معيبة، فإننا لا نعتمد أبداً على مجرد المظهر الخارجي للوحة. يمر كل معالج وبطاقة من طراز DS200CVMAG1A داخل مختبراتنا الهندسية ببروتوكول فحص صارم وموثق يتكون من الخطوات التالية:

1. الفحص البصري الأولي والمنشأ

نقوم بمطابقة أرقام الشحنات واللوحات مع فواتير المنشأ الأصلية للتحقق من عدم تعرض القطعة لأي عمليات صيانة سابقة خارج مصانع جنرال إلكتريك. يتم فحص مسارات النحاس بدقة تحت مجهر إلكتروني للتأكد من خلوها من أي آثار تكثف للرطوبة، أو黄变 (اصفرار ناتج عن حرارة زائدة)، أو خدوش في طبقة الحماية الصمغية (Conformally Coated Layer).

2. اختبار التشغيل الحي (Live Hardware Test)

نقوم بتركيب اللوحة على رف اختبار مخصص (Test Bench) يحاكي نظام التحكم Speedtronic Mark V بالكامل. نستخدم جهاز القياس المتعدد Fluke 115 لمراقبة خطوط الطاقة الكهربائية أثناء الفحص. يتضمن الاختبار:

• مراقبة نبضات الإقلاع الذاتي والتأكد من استقرار صوت ريليات التبديل المدمجة.
• حقن إشارات جهد تماثلية كاملة المدى (Full-scale simulation) ومقارنة استجابة العوازل البصرية مع المنحنيات القياسية لشركة GE.
• إبقاء اللوحة تحت الحمل التشغيلي الأقصى في غرفة حرارية مضبوطة لمدة تزيد عن 24 ساعة كاملة لمراقبة أي ارتفاع غير طبيعي في درجات حرارة المكونات السطحية (SMD Components).

3. القياسات الكهربائية وعزل الجهد

يتم استخدام جهاز اختبار عزل متخصص (Megohmmeter) لحقن جهد فحص يصل إلى 500 فولت عبر دوائر العزل، للتأكد من أن مقاومة العزل تتجاوز 10 ميجا أوم وفقاً لمتطلبات السلامة الصارمة لمنشآت الطاقة، مما يضمن عدم تسرب الجهد العالي إلى كروت المعالجة الحساسة في المستقبل.

4. التحقق من البرمجيات والنسخ الاحتياطي

نقوم بقراءة إصدار الرقاقة المدمجة (Firmware Firmware Rev) وتسجيله بدقة في تقرير الاختبار الصادر منا. إذا تطلب مشروعك إصداراً معيناً (مثل المراجعة V1.2 القديمة لتتوافق مع نظامك الحالي دون الحاجة لتحديث برنامج المحطة بالكامل)، فإننا نضبط ونؤكد ذلك مسبقاً مع توثيق إعدادات مفاتيح التوجيه بالصور الفوتوغرافية.

5. التعبئة النهائية وضمان الجودة

بمجرد اجتياز اللوحة لجميع الاختبارات، يقوم مهندس الجودة بالتوقيع على تقرير الفحص (Test Report) الذي يمكننا تزويد العميل بنسخة منه أو فيديو يوثق عملية الاختبار الحية. تُغلف اللوحة في حقيبة معتمدة مانعة للشحنات الساكنة (Anti-Static ESD Bag)، وتُحمى بطبقات سميكة من الفقاعات الهوائية داخل صندوق كرتوني متين ومقاوم للصدمات، مع لصق ختم الجودة النهائي (QC Passed) الموضح للتاريخ.

بناءً على سنوات من استكشاف الأخطاء وإصلاحها في المحطات الميدانية عند الساعة الثانية صباحاً، أشارككم هذه المخاطر التقنية الحرجة التي يجب الانتباه إليها عند استبدال كرت DS200CVMAG1A لتفادي تمديد فترة توقف العمل:

❗ فخ إصدار الفيرموير والتوافق الرقمي

إن مجرد تطابق رقم الموديل DS200CVMAG1A لا يعني بالضرورة أن اللوحة ستعمل فوراً دون مشاكل؛ فالفيرموير المدمج في الرقاقة الخلفية يمثل عنق الزجاجة. إذا كان نظام Mark V لديك يعمل بإصدار قديم (مثلاً V2.6) واللوحة الموردة تأتي بفيرموير V3.1، فسيحدث تضارب في بروتوكول تبادل البيانات الداخلي، وستفاجأ بظهور رسالة “Communication Timeout” مستمرة على شاشة الـ HMI.

من واقع تجربتي في أحد المشاريع: استبدل مهندس مبتدئ لوحة تالفة بأخرى جديدة تماماً، واستغرق الأمر يومين من البحث والتعطيل حتى اكتشفنا أن المشكلة تكمن في اختلاف مراجعة الفيرموير؛ لذا تأكد دائماً من مطابقة الإصدار أو اطلب منا تعديل الفيرموير ليلائم نظامك قبل الشحن.

❗ إهمال نسخ إعدادات المقاومات والقفزات (Jumpers)

تأتي اللوحات الجديدة من المصنع بإعدادات افتراضية (Default Settings). من أكبر الأخطاء الميدانية إخراج اللوحة من علبتها وتركيبها مباشرة في الحامل دون التحقق من الـ Jumpers. تحتوي بطاقة الـ VMA على قفزات تحدد قيم مقسم الجهد (Voltage Divider Ratio)؛ والخطأ في وضعها يعني أن نظام التحكم قد يقرأ جهد 400 فولت على أنه 600 فولت، مما يؤدي إلى إطلاق نظام الحماية وإيقاف التوربين فوراً.

نصيحة ذهبية: صور! صور! صور! استخدم هاتفك لالتقاط صور واضحة جداً للوحة القديمة قبل فك أي سلك، واجعل الفني يطابق الأوضاع يدوياً نقطة بنقطة. هذا الإجراء البسيط سيوفر عليك 90% من وقت إعادة العمل.

❗ مشكلة توافق كتل أطراف التوصيل (Terminal Blocks)

قامت شركة GE بإدخال تعديلات طفيفة على تصميم المنافذ في الإصدارات اللاحقة مثل DS200CVMAG1AEB لتسهيل التوصيل وتفادي التداخل الكهربائي. بالرغم من أن اللوحة البديلة متوافقة تماماً من الناحية الوظيفية، إلا أن زوايا دخول بعض الأسلاك السميكة قد تختلف قليلاً عن اللوحة القديمة. لا تحاول أبداً سحب الأسلاك بقوة أو ثنيها بزوايا حادة لتفادي قطع الشعيرات الداخلية النحاسية، بل قم بإعادة تقشير وتجهيز أطراف السلك وتأكد من التأريض الصحيح لشاشة الحماية (Shield Grounding) لمنع دخول الضوضاء الكهربائية إلى قنوات القياس.

❗ سعة خط التغذية واستهلاك الطاقة المكبوت

تستهلك لوحة DS200CVMAG1A طاقة أكبر بقليل عند بدء الإقلاع مقارنة باللوحات العادية نظراً لوجود دوائر العزل البصري المتعددة. إذا كان مزود الطاقة الحالي (24V DC Power Supply) في الحامل قد شاخ واقترب من حده الأقصى بعد سنوات طويلة من العمل، فقد يؤدي تركيب لوحة جديدة متطورة إلى هبوط لحظي في الجهد (Voltage Drop) عند الإقلاع، مما يسبب إعادة تشغيل تلقائية مستمرة (Cyclic Reboot) للمعالج الرئيسي. احرص على حساب الحمل الإجمالي للحامل وتأكد من وجود فائض قدرة لا يقل عن 20% لتجنب هذه المشكلة المحيرة.
