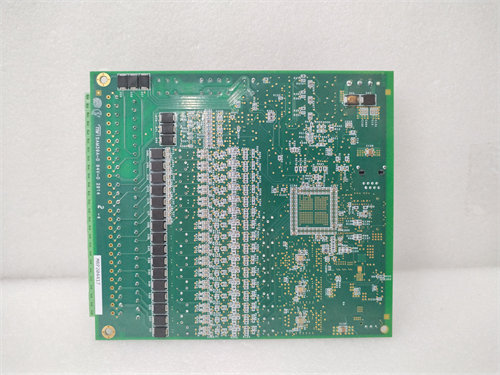

GE SPEEDTRONIC DS200TCDAH1B

الوصف

Product Introduction

عندما يتعلق الأمر بنظام التحكم الموزع الاسمي عالي الاعتمادية مثل Speedtronic Mark V، فإن لوحة DS200TCDAH1B تمثل النواة الصلبة لإدارة الإشارات الرقمية الحرجية ومفاتيح التبديل السريعة (Contact Inputs). في بيئات تشغيل التوربينات الغازية ومصانع البتروكيماويات الموزعة في منشآت الطاقة الإقليمية، تقع على عاتق هذه اللوحة مسؤولية معالجة مئات الإشارات الرقمية القادمة من الحقل وتحويلها إلى بيانات قابلة للقراءة بواسطة النواة المركزية للنظام في زمن حقيقي متناهي الدقة لا يتجاوز بضعة أجزاء من الميلي ثانية.

يأتي الإصدار المعزز باللاحقة H1B ليقدم معمارية دوائر محسنة لتبديد الحرارة العالية مقارنة بالإصدارات الأولية، وهو ما يجعله الخيار المفضل لمهندسي الصيانة في المواقع الصحراوية التي تعاني من تقلبات حرارية مستمرة وضغط تشغيلي متواصل. تعتمد البطاقة على رقاقات معالجة رقمية مخصصة ومكثفات صناعية ذات عمر تشغيلي مديد (MTBF طويل الأمد)، مما يضمن عدم تداخل الإشارات الكهربائية العابرة أو حدوث أخطاء قراءة في قنوات الإدخال. بصراحة، إن استبدال هذه اللوحة بقطعة أصلية وموثوقة هو الضمان الوحيد لتفادي حالات الرحل المفاجئ (Nuisance Tripping) للتوربينات الكبرى.

Key Technical Specifications

ملاحظة سعرية للشركاء: السعر المذكور في هذه الصفحة هو سعر استرشادي أولي وتنافسي نظراً لندرة القطع الأصلية في السوق العالمية حالياً. للاستفسار عن السعر النهائي وتوافر الشحن السريع إلى منشآتكم في المملكة العربية السعودية، الإمارات، مصر، أو باقي دول المنطقة، يسعدنا تواصلكم المباشر مع مكتبنا الهندسي للحصول على عرض رسمي مخصص.

Installation & Configuration Guide

(Pre-Installation)

الوقت المتوقع للإنهاء: 15 دقيقة.

⚠️ تحذير أمان حرج:

1. يجب التنسيق المسبق مع إدارة العمليات وجدولة نافذة الصيانة لتفادي أي توقفات غير مقصودة في النظام المترابط.
2. تأكد من أن كابينة التحكم في حالة سكون تام وأن التوربين قد تم تأمينه كهربائياً وميكانيكياً.
3. افصل مصادر الطاقة الرئيسية والاحتياطية المغذية للرف المعني بالكامل (AC & DC Supply).
4. انتظر لمدة 5 دقائق لضمان هبوط جهود المكثفات الداخلية للوحة التوزيع إلى مستويات آمنة تماماً.

تجهيز أدوات العمل:

• حزام معصم أرضي للحماية من الشحنات الإستاتيكية (ESD Wrist Strap) متصل بنقطة التأريض النحاسية للكابينة.
• مفك براغي قياسي مستقيم ومفك متقاطع (PH1).
• ملصقات ترقيم الكابلات الشريطية المقاومة للحرارة.
• هاتف محمول لالتقاط توثيق فوتوغرافي عالي الوضوح.

النسخ الاحتياطي:

• قم بحفظ ملف إعدادات الكابينة (Configuration Files) عبر محطة التشغيل الـ ⟨I⟩ أو برمجيات الصيانة المعتمدة.
• التقط صوراً مقربة جداً لكافة القفزات الميكانيكية (Jumpers) والموصلات لضمان دقة عملية النقل.

(Removal)

الوقت المتوقع للإنهاء: 10 دقائق.

1. افتح باب الرف المخصص برفق وحدد موقع لوحة DS200TCDAH1B التالفة بعناية.
2. افصل الكابلات الشريطية (Ribbon Cables) المتصلة بالواجهة الأمامية والجانبية للوحة بالضغط على مشابك التثبيت البلاستيكية الجانبية ورفع الموصل بشكل مستقيم تماماً لتفادي التواء الدبابيس الدقيقة.
3. ضع ملصقاً برقم المنفذ المقابل على كل كابل يتم فكه مباشرة (مثال: كابل المنفذ العلوي 1PL).
4. فك براغي التثبيت المعدنية الأربعة التي تثبت اللوحة بالهيكل المعدني للرف.
5. اسحب اللوحة للخارج ببطء وبمسار عمودي، واحرص على عدم ملامسة المكونات السطحية لقطع الهيكل المجاورة، ثم ضعها فوراً على سطح مبدد للشحنات الساكنة.

(Installation)

الوقت المتوقع للإنهاء: 15 دقيقة.

1. أخرج اللوحة البديلة الجديدة DS200TCDAH1B من كيسها الواقي المقاوم للإستاتيكية مع الاستمرار في ارتداء سوار التأريض.
2. تحقق من أن مراجعة اللوحة والشرائح المدمجة تطابق اللوحة المستبدلة تماماً لضمان التوافقية الوظيفية الرجعية.
3. مطابقة القفزات (Hardware Configuration):
   • بالاستعانة بالصورة الملتقطة قبل قليل، قم بضبط كافة القفزات الميكانيكية (Jumpers مثل BJ1, BJ2 إلخ) على اللوحة الجديدة لتكون في نفس الموضع تماماً كما في اللوحة القديمة.
   • ❗ تنبيه هندسي حرجي: تحدد هذه القفزات عنوان اللوحة في شبكة التناخب (Voting Core Address)، وأي خطأ في ضبطها سيؤدي إلى فشل المعالج في الإقلاع أو حدوث خطأ اتصال جسيم (Hardware Mismatch) يمنع النظام من العمل.
4. أدخل اللوحة الجديدة في مسارات التوجيه المخصصة لها داخل الرف واضغط عليها برفق حتى تستقر مسامير التثبيت في أماكنها، ثم أحكم ربط البراغي الأربعة بالتساوي.
5. أعِد تركيب الكابلات الشريطية في منافذها المرقومة بحذر، وتأكد من إغلاق المشابك البلاستيكية الجانبية فوق الموصلات بإحكام لضمان عدم تأثرها بالاهتزازات الميكانيكية للتوربين.

قائمة التحقق الميداني:

• [ ] وضعيات كافة القفزات (Jumpers) مطابقة تماماً للأصل.
• [ ] الكابلات الشريطية موصولة بالكامل ومثبتة بالمشابك الجانبية بشكل صحيح.
• [ ] براغي التثبيت الأربعة محكمة الربط ولا توجد أي أدوات منسية داخل الرف.

(Power-On & Testing)

الوقت المتوقع للإنهاء: 15 دقيقة.

1. تحقق بواسطة جهاز القياس من غياب أي دوائر قصر بين خطوط التغذية والأرضي في الكابينة.
2. قم بتشغيل قواطع الطاقة الرئيسية المغذية للرف الرقمي وتأكد من استقرار الجهد عند القيمة القياسية.
3. راقب لوحة المؤشرات الضوئية (LEDs) على الواجهة الأمامية للبطاقة الجديدة:
   • يجب أن يضيء مؤشر حالة العمل الأخضر بشكل ثابت (Run/Active).
   • تأكد من عدم إضاءة أو وموض مؤشر الأخطاء (Fault/Diag) باللون الأحمر أو البرتقالي.
4. من خلال محطة التشغيل أو برنامج الصيانة، افتح نافذة تشخيص الأعطال (Diagnostic Diagnostics) وتحقق من أن المعالج المركزي يقرأ البطاقة الجديدة بنجاح وبحالة اتصال ممتازة.
5. تتبع قيم الإشارات الرقمية الواردة من الحقل واختبر استجابة قناتين أو ثلاث قنوات للتأكد من دقة المعالجة، ثم اترك النظام قيد التشغيل والمراقبة لمدة 30 دقيقة قبل إعادة تسليم الكابينة رسمياً لغرفة التحكم وتوثيق العملية في سجل صيانة المحطة.

بصفتنا شركاء تقنيين موثوقين للمنشآت الصناعية الكبرى في منطقة الشرق الأوسط وشمال أفريقيا، فإننا ندرك تماماً خطر توريد قطع غيار تالفة أو مخزنة بطرق غير سليمة؛ لذلك تخضع كل لوحة DS200TCDAH1B تخرج من مستودعاتنا لبروتوكول فحص صارم وموثق خطوة بخطوة:

1. فحص الاستلام ومطابقة المنشأ

يتم التحقق من الوثائق الأصلية والباركود المصنعي للوحة لضمان عدم تعرضها لأي تعديلات عشوائية أو صيانة غير معتمدة. تخضع اللوحة لفحص بصري مجهري دقيق للتأكد من سلامة كافة المسارات النحاسية، وعدم وجود أي انتفاخ في المكثفات، أو تآكل في نقاط التوصيل الذهبية (Gold-plated Pins) نتيجة الرطوبة العالية.

2. اختبار المحاكاة الحي (Live Diagnostics Test)

لا نكتفي بالفحص الظاهري بل نقوم بتركيب اللوحة ضمن نظام اختبار محاكاة كامل (Test Rig) يحاكي بيئة عمل Speedtronic Mark V الفعلية. بالاستعانة بأجهزة قياس متطورة مثل Fluke 115، نقوم بتنفيذ الإجراءات التالية:

• اختبار استقرار الإقلاع ومراقبة نبضات المعالجة الداخلية أثناء حقن طاقة تشغيلية مستمرة.
• محاكاة إرسال واستقبال الإشارات الرقمية عبر القنوات للتأكد من كفاءة العوازل البصرية وسرعة استجابتها للتغيرات الحادة في الجهد الكهربائي.
• إخضاع اللوحة لاختبار جهد تشغيلي متواصل (Burn-in Test) لمدة تزيد عن 24 ساعة داخل بيئة حرارية مضبوطة لمراقبة منحنى الانبعاث الحراري للمكونات والتأكد من عدم وجود أي عيوب مصنعية كامنة.

3. اختبار مقاومة العزل الكهربائي

باستخدام أجهزة اختبار العزل الصناعية المعتمدة، يتم التحقق من كفاءة عزل الدوائر الرقمية عن الدوائر الميكانيكية الأرضية بجهد فحص يصل إلى 500 فولت لضمان حماية النظام من أي طفرات جهد مفاجئة قد تحدث في الحقل الميداني وتتجاوز 10 ميجا أوم كحد أدنى للأمان الكهربائي.

4. توثيق الفيرموير والإعدادات

يتم قراءة وتسجيل إصدار الفيرموير والبرمجيات الدقيقة (Prom Version) المثبتة على شرائح اللوحة للتأكد من توافقها مع متطلبات العميل المحددة؛ كما نلتقط صوراً عالية الدقة لضبط قفزات التكوين لنقدم شفافية كاملة للعميل قبل عملية الشحن والتسليم.

5. التعبئة الاحترافية المعتمدة

بعد اجتياز اللوحة لكافة مراحل الفحص بنجاح، يوقع مهندس الجودة المختص على تقرير الاختبار (Test Report) المرفق مع القطعة. تُغلف اللوحة بإحكام داخل حقيبة فضية مانعة للشحنات الساكنة (ESD Shielding Bag)، ثم تُوضع في صندوق كرتوني مدعم بطبقات كافية من رغوة البولي إيثيلين الممتصة للصدمات لحمايتها تماماً أثناء عمليات الشحن الجوي السريع.

بصفتي مهندس أنظمة أتمتة أمضى سنوات طويلة في التعامل مع مشاكل التوربينات، أضع بين أيديكم أهم النقاط الحرجة والكمائن التقنية التي يجب تجنبها تماماً عند التعامل مع بطاقات المعالجة الرقمية من طراز Mark V:

❗ كمين اختلاف إصدار شرائح الـ PROM (Firmware Revision Mismatch)

تحتوي لوحة DS200TCDAH1B على رقاقات ذاكرة مدمجة قابلة للقراءة فقط (PROM Chips) تحمل برمجيات التشغيل الدقيقة للوحة. إذا قمت بتركيب لوحة بديلة تحمل إصداراً مختلفاً عن اللوحات الأخرى العاملة في القنوات التناخبية المتوازية (مثل نواة ⟨R⟩ و ⟨S⟩ و ⟨T⟩)، فلن يتمكن النظام من إتمام عملية مطابقة البيانات (Data Voting)، وسيقوم بمعالجة اللوحة الجديدة على أنها وحدة غريبة، مما يسفر عن إطلاق إنذار فشل الأجهزة (Hardware Diagnostic Fault) وتوقف المعالج عن العمل.

نصيحة الخبراء الميدانية: قبل الشراء والتركيب، قم بمراجعة الأرقام المطبوعة على ملصقات الرقاقات البيضاء الصغيرة الموجودة على اللوحة القديمة واطلب من المورد تزويدك بلوحة تحمل نفس إصدار الـ PROM تماماً، أو قم بنقل الرقاقات القديمة بحذر شديد إلى اللوحة الجديدة إذا كانت الرقاقات الأصلية سليمة.

❗ خطأ إعداد قفزات الهوية والتردد اللاسلكي (Jumper Configuration Error)

هذا هو الخطأ الكلاسيكي الأكثر شيوعاً والذي يقع فيه الكثير من الفنيين بسبب العجلة؛ فاللوحة البديلة تأتي بإعدادات مصنعية عامة قد لا تتناسب مع دور اللوحة المحدد في نظامك (سواء كانت تعمل كنواة رئيسية أو وحدة ممتدة). الخطأ في نقل موضع قفزة ميكانيكية واحدة (مثل وضعها في وضعية OFF بدلاً من ON) قد يؤدي إلى جعل اللوحة تقرأ ترددات إشارة خاطئة أو تتخذ هوية معالج آخر على الناقل المشترك، مما يتسبب في شلل تام في قراءة المدخلات الرقمية للكابينة.

بصراحة، لا تعتمد أبداً على الذاكرة النظرية أثناء التواجد في الموقع؛ التقط صوراً واضحة ومكبرة، واجعل عملية نقل القفزات تتم بنظام “القطعة مقابل القطعة” على طاولة صيانة معزولة ومضاءة جيداً قبل إدخال اللوحة البديلة في الرف.

❗ التواء دبابيس الموصلات الشريطية (Ribbon Cable Connector Damage)

تتميز الكابلات الشريطية المستخدمة في أنظمة جنرال إلكتريك Mark V بكثافة دبابيسها ودقتها العالية؛ وعند محاولة إدخال الموصل الشريطي بزاوية مائلة أو تحت تأثير قوة ميكانيكية مفرطة، قد تنثني بعض الدبابيس الداخلية الخلفية دون أن يلاحظ الفني ذلك ظاهرياً. هذا الالتواء الخفي سيؤدي إلى حدوث تلامس متقطع في خطوط البيانات أو انقطاع كامل في إشارات قنوات الإدخال، مما يجعلك تواجه إنذارات اتصال عشوائية ومحيرة تستغرق ساعات طويلة لتتبعها وتحديد مكانها.

❗ تحذير جدي: عند تركيب كابلات الشريط، تأكد من محاذاتها بشكل عمودي تماماً واعتمد على سماع صوت “النقرة” (Click) الصادر من مشابك التثبيت الجانبية للتأكد من دقة التوصيل؛ ولا تستخدم القوة المفرطة أبدًا.

❗ إهمال التحقق من استقرار جهد وحدة توزيع الطاقة (Power Supply Margins)

تعتمد لوحة المعالج الرقمي DS200TCDAH1B في تشغيل دوائرها ومنطقها الداخلي على خطوط جهد مستقرة ومصفاة تأتي من لوحة توزيع الطاقة المركزية (TCPD Board) في الكابينة. مع تقدم عمر المكثفات في وحدات الطاقة القديمة بالمحطة، قد تضعف قدرتها على تلبية القفزات اللحظية في التيار الكهربائي التي تتطلبها المعالجات الجديدة أثناء مرحلة الإقلاع؛ ونتيجة لذلك، قد يتسبب تركيب اللوحة البديلة في حدوث هبوط مفاجئ في الجهد يتبعه إعادة تشغيل تلقائي متكرر للنظام.

احرص دائماً على استخدام جهاز الفلوك لقياس دقة جهود 5V DC و 24V DC تحت الحمل قبل وبعد عملية استبدال اللوحة للتأكد من بقائها ضمن النطاق المسموح به والمحدد في الكتالوج الأصلي (بنسبة تفاوت لا تتعدى ±5%).

❗ إهمال تفريغ الشحنات الساكنة وتلف المعالجات الدقيقة (ESD Protection)

تضم لوحة TCDA معالجات ميكروية وشرائح ذاكرة من نوع CMOS شديدة الحساسية للتفريغ الإستاتيكي؛ والمسك العشوائي للوحة باليد العارية دون ارتداء سوار التأريض الموصول بشكل صحيح بجسم الكابينة كفيل بإنشاء مسار تفريغ غير محسوس يتلف البوابات المنطقية الداخلية للمعالجات الدقيقة فوراً أو يضعف كفاءتها لتتعطل بعد بضعة أيام من التشغيل الميداني.
