GENERAL ELECTRIC DS200PCCAG9ACB

الوصف

Product Introduction

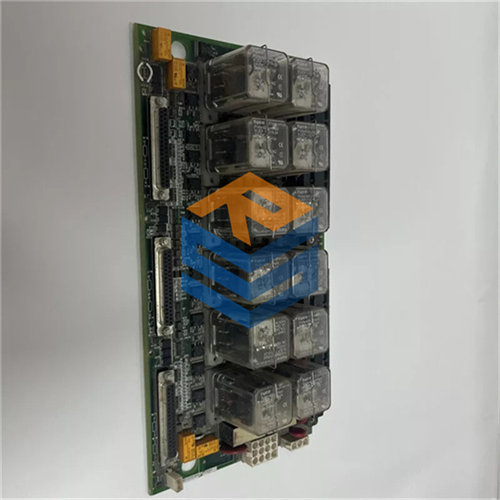

تعتبر لوحة ربط وعزل القدرة DS200PCCAG9ACB ركيزة حاسمة في بنية مغيرات السرعة الكبيرة وأنظمة الدفع المعتمدة على تقنيات GE Speedtronic Mark V و Direct Digital Control (DDC) من جنرال إلكتريك. تم تصميم هذه اللوحة (PCCA Board) في جيلها الفني المطور (G9) لتكون خط العزل المادي الأساسي الذي يفصل ويحمي كروت المعالجة الرقمية الحساسة من خطوط وتيارات الجهد العالي التابعة لدوائر القدرة (Power Circuits)، مع توليد قراءات تغذية عكسية فائقة الدقة لاستقرار أداء المحركات.

يتميز الطراز ذو اللاحقة الهندسية المستقرة (G9ACB) بتحديثات جوهرية في تصميم مسارات التوصيل العريضة للقدرة (Heavy-Duty Bus Traces) وتزويد القنوات بفلاتر كبت ومكثفات تخميد متطورة لقمع قفزات الجهد العابرة والشوشرة عالية التردد الناجمة عن فتح وإغلاق الثايرستورات السريع. من واقع الإشراف الفني على غرف التشغيل، فإن كرت الـ PCCA يضمن حماية المنظومة ومنع تداخل الإشارات (Signal Cross-Talk) الذي قد يسبب إنذارات كاذبة. نحن نوفر هذا الكرت الحرج والنادر بحالته الفائضة الأصلية غير المستخدمة في صندوقها المغلق لتأمين حماية قصوى وموثوقية فورية لمنشأتكم.

Key Technical Specifications

Installation & Configuration Guide

(Pre-Installation)

⚠️ تحذير أمني حرج:

1. هذه اللوحة ترتبط وتتعامل مباشرة مع دوائر جهد وتيار مرتفع وعنيف؛ لذا فإن فصل كافة قواطع القدرة الرئيسية وقواطع طاقة التحكم وتفعيل نظام العزل التام (LOTO) عند المنبع الرئيسي هو إجراء حتمي وإلزامي لحماية الأرواح من الصعق الكهربائي وتجنب احتراق الكروت.
2. انتظر لمدة 15 دقائق كاملة بعد فصل الطاقة الكلية للسماح للمكثفات الضخمة في دائرة الوسيط المستمر (DC-Link) والمحيطة بالكرت بالتفريغ التام لكافة شحناتها الكهربائية، وقِس الجهد دائماً قبل لمس أي مسمار.

الأدوات والمعدات اللازمة:

• سوار معصم مضاد للشحنات الاستاتيكية (ESD Wrist Strap) متصل بنقطة أرضية حقيقية ونظيفة في جسم الكابينة.
• مفكات براغي معزولة كلياً ومقاومة للجهد العالي (حتى 1000 فولت) بمقاسات صناعية دقيقة.
• جهاز ملتيميتر رقمي معاير بدقة (مثل Fluke 87V) لفحص غياب الجهد بشكل قطعي.
• ملصقات ترقيم الكابلات لتنظيم أسلاك القدرة والخطوط الحقلية الكثيفة.

خطوات التوثيق الفني والاحتياط:

• التقط صوراً فوتوغرافية واضحة جداً وعالية الدقة من عدة زوايا لكافة الأسلاك البرغوية الغليظة والكابلات الشريطية المتصلة باللوحة القديمة؛ تذكر أن خطأ بسيط في إعادة ربط خطوط القدرة أو عكس القطبية يؤدي إلى انفجار كهربائي تدميري عند رفع الطاقة.

(Removal)

1. افتح باب الكابينة وحدد موقع كرت الـ PCCA الراكب في شاسيه القدرة للوحدة.
2. استخدم الملتيميتر للتأكد الفعلي والقاطع من عدم وجود أي جهد متبقٍ على كافة أطراف التوصيل ونقاط الفحص (0.0V).
3. ابدأ بفك أسلاك وكابلات القدرة البرغوية برفق؛ ضع ملصق الترقيم والقطبية الخاص بكل كابل فوراً لتجنب حدوث قصر كهربائي عند إعادة التركيب.
4. افصل كابلات الإشارة الشريطية (Ribbon Cables) بحذر شديد؛ افتح مشابك التثبيت البلاستيكية الجانبية برفق واجذب الموصل من جسمه البلاستيكي، ولا تسحب الكابل من منتصفه منعاً لتمزق شعيرات البيانات الداخلية الدقيقة.
5. فك براغي التثبيت المعدنية التي تربط زوايا اللوحة بالشاسيه الداخلي.
6. ارفع اللوحة القديمة بحذر وبشكل مستقيم تماماً وضعها فوراً داخل كيس واقٍ مضاد للاستاتيكية (ESD Bag).

(Installation)

1. ارتدِ سوار التأريض (ESD) وتأكد من جودة تلامسه مع معصمك قبل فتح غلاف اللوحة الجديدة DS200PCCAG9ACB.
2. ضع اللوحة الجديدة بجانب القديمة وراجع بدقة متناهية مواضع كافة الجنابر (Jumpers) والمفاتيح المصغرة (DIP Switches) واجعلها مطابقة تماماً للوحة المستبدلة، حيث تحدد هذه الإعدادات نطاقات الجهد، معايرة قراءات التيار، وخيارات عزل التأريض.
3. تفحص الفيوزات (Fuses) المدمجة على اللوحة الجديدة وتأكد من مطابقتها وسعتها التامة حسب المخططات الهندسية لموقعك.
4. وجه اللوحة الجديدة نحو فتحات قواعد التثبيت العازلة في الشاسيه وثبتها باستخدام البراغي المعدنية بإحكام لضمان مسار التأريض الجيد لجسم اللوحة (عزم الربط 0.5 نيوتن متر).
5. أعد توصيل كافة كابلات وأسلاك القدرة الغليظة إلى أطرافها البرغوية بدقة متناهية وبناءً على الترقيم والقطبية الموثقة مسبقاً، واربط المسامير بعزم قوي لمنع حدوث ارتخاء.
6. أعد توصيل الكابلات الشريطية وكابلات الإشارة وتأكد من إحكام قفل مشابك الأمان الجانبية للمقابس.

قائمة الفحص والمطابقة قبل التشغيل:

• [ ] مراجعة وتأكيد التطابق التام لجميع الجنابر ومفاتيح الـ DIP مع اللوحة القديمة.
• [ ] إحكام ربط مسامير كابلات القدرة والأسلاك الغليظة لمنع حدوث قوس كهربائي (Arcing) ناتج عن الارتخاء الميكانيكي.
• [ ] خلو محيط اللوحة وعموم الشاسيه من أي أدوات معدنية متبقية أو مخلفات أسلاك منسية.

(Power-On & Testing)

1. قبل تشغيل القواطع، اضبط الملتيميتر على وضع المقاومة (الأوم) وقِس بين فازات الدخل والأرضي للتأكد التام من عدم وجود أي قصر (Short Circuit).
2. ارفع قاطع طاقة التحكم أولاً (Control Power) بدون رفع قاطع القدرة الرئيسي؛ راقب مؤشرات الـ LED للتأكد من نجاح الإقلاع الرقمي الداخلي للكرت وغياب إنذارات الفحص الذاتي.
3. افتح واجهة الـ HMI وتأكد من استقرار الاتصال باللوحة وغياب إنذارات فشل كرت القدرة (Power Connect Card Fault).
4. بعد الاطمئنان، ارفع قاطع القدرة الرئيسي للوحدة تدريجياً وبناءً على بروتوكول التشغيل الخاص بالموقع؛ راقب ثبات قراءات الجهد والتيار المرتدة على الشاشة وخلوها من التذبذب.
5. اترك النظام يعمل تحت المراقبة لمدة 30 دقيقة؛ واستخدم كاميرا حرارية (Thermal Camera) للتأكد من الاستقرار الحراري لجميع المقابس والوصلات البرغوية للقدرة.
6. وثّق عملية الاستبدال بالرقم التسلسلي للوحة الجديدة وتاريخ اليوم في سجل الصيانة لضمان تتبع فترات الخدمة (MTBF).

لأن كروت ربط وتوزيع القدرة PCCA تتعامل مع بيئات جهد عالية وتيارات حرجية، فإننا نتبع بروتوكولاً صارماً وشفافاً لفحص وتأهيل لوحة DS200PCCAG9ACB قبل شحنها لموقعك الصناعي:

1. التحقق والمسح البصري المتقدم:
   • نتحقق من الأرقام التسلسلية، والبارود، والعلامات الهندسية الأصلية لشركة جنرال إلكتريك لضمان أصالة المنتج بنسبة 100% وخلوه من أي تلاعب أو صيانة غير رسمية.
   • نمرر اللوحة تحت مجهر إلكتروني عالي الدقة لفحص سلامة المسارات النحاسية العريضة، والمكثفات، والموصلات البرغوية للتأكد من خلوها من أي شروخ ميكانيكية أو آثار رطوبة وتخزين طويل.
2. اختبار العزل وحقن الإشارات الحية (High Voltage Isolation & Signal Test):
   • يتم تركيب اللوحة في مختبراتنا الفنية على رف اختبار متكامل يحاكي كابينة القيادة الفعلية لنظام GE Mark V / DDC Drive.
   • نختبر كفاءة العزل الجلفاني لقنوات مراقبة الجهد عبر أجهزة فحص العزل المتطورة (Hi-Pot Test) لضمان قدرتها الفنية على حماية المعالجات الرقمية المجاورة.
   • نقوم بحقن إشارات تيار متباينة لمراقبة دقة التغذية العكسية (Feedback Accuracy) واستقرارها دون أي تشويه عبر أجهزة قياس معتمدة من Fluke.
3. التعبئة الصناعية الآمنة:
   • بعد اجتياز كافة الفحوصات بنجاح، تُنظف اللوحة وتُحفظ داخل أكياس سميكة مفرغة من الهواء ومقاومة للكهرباء الاستاتيكية (ESD Bags).
   • توضع اللوحة في صناديق كرتونية صناعية جديدة ومدعمة بالفوم الممتص للصدمات لحمايتها أثناء الشحن الجوي الدولي، ويُثبت عليها ملصق فحص الجودة المعتمد (QC Passed).

بصفتي مهندساً تعامل مع العديد من أعطال أنظمة القيادة والقدرة في المواقع الصناعية الحيوية، أشاركك أهم الفخاخ الفنية التي يجب تجنبها تماماً عند استبدال هذه اللوحة الحساسة:

• ❗ فخ الارتخاء الميكانيكي لروابط كابلات القدرة (Loose Power Termination): الخطأ الأكثر شيوعاً هو عدم شد البراغي للأسلاك وكابلات القدرة الغليظة بالعزم الكافي. الارتخاء ولو بنسبة ضئيلة ينتج عنه مقاومة تلامس مرتفعة؛ وتحت التيارات الكبيرة العابرة، تتولد حرارة شديدة تؤدي إلى تفحم وصهر الروزيتة البلاستيكية وتدمير الكرت بالكامل، فضلاً عن تسببها في حدوث انقطاع عشوائي في قراءات التغذية العكسية يؤدي لتوقف النظام فجأة. احرص على استخدام مفتاح عزم مناسب.
• ❗ خطر إهمال تفريغ جهد الوسيط المستمر (DC-Link Residual Voltage): تذكر دائماً أن مكثفات القدرة الضخمة المرتبطة بهذه الدائرة قد تحتفظ بجهود قاتلة لفترة طويلة بعد فصل قاطع الكهرباء. محاولة فك الكابلات أو لمس أطراف اللوحة دون التأكد الفعلي بالملتيميتر والانتظار الكافي لتفريغ الشحنات يعرض المهندس لخطر صعق كهربائي شديد أو يتسبب في حدوث قوس كهربائي (Arc) يتلف كروت التحكم الحساسة المجاورة فوراً.
• ❗ خطأ عدم نقل إعدادات الجنابر لنسب المحولات (CT/PT Ratio Mismatch): تحتوي لوحة PCCA على جنابر متعددة مسؤولة عن تحديد نسب التحويل ومعايرة قراءات محولات التيار والجهد الحقلية الراكبة في موقعك. تركيب اللوحة الجديدة بضبط المصنع الافتراضي دون نقل مواضع هذه الجنابر بدقة من اللوحة القديمة سيتسبب في إرسال قراءات جهد أو تيار خاطئة تماماً لنظام المعالجة، مما يؤدي فوراً لإطلاق إنذارات زيادة التيار (Overcurrent) وزيادة الجهد الكاذبة ومنع تشغيل المحرك.
• ❗ فخ التعامل العنيف مع الكابلات الشريطية العريضة (Ribbon Cables): الموصلات البلاستيكية للكابلات الشريطية تصبح هشة جداً بفعل الحرارة المرتفعة داخل وحدات القدرة. محاولة سحب الكابل بقوة أو دون فتح مشابك الأمان الجانبية بالكامل قد يتسبب في كسر المقبس أو إحداث قطع جزئي صامت في أسلاك البيانات الداخلية، مما يؤدي إلى فقدان متقطع لإشارات التحكم والإنذارات يصعب تتبعه الفني.
