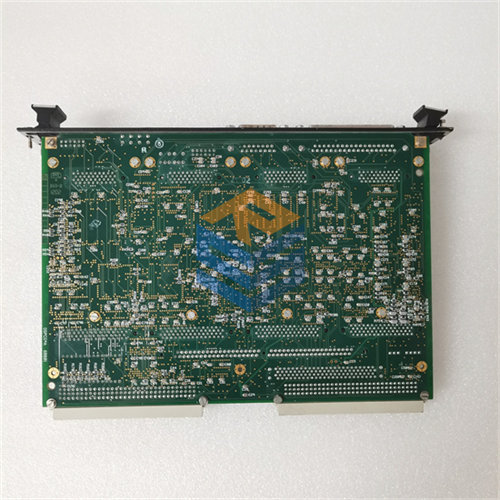

General Electric DS200SLCCG1AGH

الوصف

Product Introduction

تتبوأ لوحة DS200SLCCG1AGH (المعروفة بكرت SLCC جيل G1) مكانة تشغيلية وهندسية بالغة الحرجية، حيث تمثل “جهاز العصبي المركزي وقناة تداول الداتا” داخل منظومات التحكم بالتوربينات الغازية والبخارية وأنظمة القيادة والدرايفات الضخمة طراز Mark V Speedtronic و Innovation Series من جنرال إلكتريك. تتلخص الأهمية الهندسية الفائقة لهذه اللوحة في كونها المسؤول الأول والأوحد عن إبقاء وحدات القيادة الميدانية على اتصال تزامني لحظي (Real-Time\ Synchronization) مع أنوية التحكم العليا؛ فعبر هذه البوردة تمر كافة إشارات التحكم في العزم، حسابات السرعة الحرجة، وأوامر الفصل الفوري التزامنية. إن حدوث أي تجميد في معالجة البروتوكولات أو انحراف في توقيت إرسال البيانات على هذا الكرت يتسبب فوراً في انهيار اتصال الشبكة المحلية (LAN\ Failure) وفقدان السيطرة على بيئة التشغيل، مما يجبر النظام تلقائياً على إطلاق رحلة فصل اضطراري فوري وشامل للمحطة بالكامل (System\ Trip) لتفادي دمار المعدات؛ ولهذا يظل تأمين هذا الكرت بمراجعته المتقدمة AGH ركيزة الأمن الشبكي والتشغيلي الأولى في المنشآت الحيوية في الشرق الأوسط.

تم بناء هذه البطاقة الفنية استناداً إلى بنية معالجة رقمية متطورة تعتمد على معالج دقيق ذو كفاءة تشغيلية عالية وحصانة متفوقة ضد التداخل الكهرومغناطيسي الشديد (EMI) الناجم عن تيارات القوى المموّجة المحيطة بالخزانة. تحتوي اللوحة على واجهات ربط فيزيائية متينة تضمن استقرار الكابلات الشبكية ضد الاهتزازات الميكانيكية. بالإضافة إلى ذلك، تم تزويد اللوحة بالكامل بطلاء واقٍ فني عازل صلب (Conformal\ Coating) عالي الجودة يحمي الرقاقات السطحية الحساسة من الرطوبة الحرارية العالية وتراكم الأتربة الكربونية الموصلة المسببة للماس الكهربائي.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري الصارم: بمجرد دخول اللوحة إلى قسم الجودة لدينا، تخضع لتدقيق مجهري دقيق ثلاثي الأبعاد لفحص سلامة مسارات البيانات النحاسية المتعددة، والتأكد من خلو معالج الاتصالات ورقاقات الذاكرة من أي تصدعات أو آثار إجهاد حراري، والتحقق من سلامة كافة المقابس الشريطية والسنون والمنافذ المحورية. نتحقق بدقة من مطابقة الملصق الأصلي والمراجعة الهندسية الكاملة DS200SLCCG1AGH لضمان أصالة المنتج بنسبة 100%.
2. اختبار محاكاة تداول البيانات والاتصال الشبكي الحي (LAN\ Comm\ Functional\ Test): تُركب اللوحة داخل منصة اختبار تخصصية متكاملة تحاكي خزانة نظام التحكم الفعلي. نقوم بإنشاء حلقة اتصال شبكية حية وضخ حزم بيانات متواصلة وعالية السرعة عبر منافذ الـ LAN والمحاور، ومراقبة خلو الإرسال من أي فقدان للحزم (Zero\ Packet\ Loss) وتأكيد مطابقة سرعة الاستجابة لمعايير المصنع.
3. اختبار سلامة الذاكرة وقنوات الناقل (Bus & Memory Diagnostics): نُجري فحصاً شاملاً لكافة قطاعات الذاكرة المدمجة للتأكد من خلوها من الأخطاء، ونختبر كفاءة تبادل البيانات عبر منافذ الاتصال الشريطية تحت ضغط نقل داتا كامل لضمان استقرار قنوات الناقل المرجعي.
4. اختبار الإجهاد والتحمل الحراري الفني المستمر: تُترك اللوحة قيد التشغيل المستمر وتحت أقصى حمل نقل بيانات لمدة لا تقل عن 4 ساعات داخل غرفة حرارية مضبوطة؛ وذلك لمحاكاة ظروف الاحتباس الحراري العالية داخل حاويات التحكم المقفلة في الأجواء الصحراوية ببلدان الخليج وشمال أفريقيا، وتوثيق استقرار معالج الاتصالات عبر كاميرات حرارية تخصصية.
5. التعبئة الصناعية المحمية بالكامل: تُنظف اللوحة بمواد كيميائية تخصصية معتمدة لإزالة الشوائب، وتُغلف داخل كيس تعبئة معدني سميك مضاد للشحنات الساكنة (ESD\ Shielding\ Bag) لحماية معالجات الاتصال الحساسة مع كيس سحب الرطوبة، ثم تُثبت داخل رغوة واقية كثيفة ممتصة للصدمات في صندوق كرتوني متين مخصص لمشاق الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ فخ التغيير الساخن لكابلات الشبكة (Hot-Plug LAN Cables Danger): كرت الـ SLCC يدير قنوات بيانات سريعة وحساسة. يحظر تماماً توصيل أو فصل كابلات الاتصال الشريطية أو كابلات المحور وطاقة التحكم المساعدة قيد التشغيل؛ حيث إن ذلك سيتسبب في حدوث قفزة تيار مفاجئة تؤدي لاحتراق معالج الاتصالات ورقاقات الناقل فوراً على الكرت.
• ❗ خطر ثني أو التواء الكابلات الشريطية (Ribbon\ Cable\ Pin\ Damage): الكابلات الشريطية التي تربط كرت الـ SLCC بكروت التحكم المجاورة بالغة الحساسية وكثيفة السنون. فكها أو تركيبها بعنف أو بثنيها بزوايا حادة قد يتسبب في قطع مسارات نحاسية داخلية دقيقة، مما ينتج عنه أعطال اتصالات متقطعة ومحيرة يصعب رصدها في الميدان.
• ❗ إهمال مطابقة ومراجعة الـ Jumpers والـ Switches يدوياً: تحتوي اللوحة على واصلات ميكانيكية (Jumpers) ومفاتيح ترميز مخصصة لتحديد عنوان اللوحة في الشبكة المحلية (LAN\ Node\ Address) ونوع البروتوكول المستخدم. تركيب اللوحة الجديدة مباشرة من علبتها دون نقل ومطابقة هذه الوضعيات بدقة حرفية من لوحتك القديمة سيتسبب في تضارب العناوين وفشل الشبكة في التعرف على الدرايف عند الإقلاع.
• ❗ تفريغ الشحنات الساكنة يدمر معالجات الإشارة (ESD Danger): معالج الاتصالات والرقاقات السطحية على هذا الكرت حساسة جداً للكهرباء الاستاتيكية؛ لمس اللوحة بيد عارية دون ارتداء سوار التأريض (ESD\ Wrist\ Strap) الموصول بشاسيه الخزانة المعدني كفيل بتفريغ شحنة ساكنة تتسبب في تلف داخلي خفي يظهر على شكل تجميد عشوائي ومفاجئ للاتصالات لاحقاً أثناء الخدمة.

Installation & Configuration Guide

1. التحضير وتطبيق معايير الأمان القصوى (Pre-Installation): ⚠️ افصل مصدر الطاقة الرئيسي والمساعد بالكامل عن خزانة التحكم (AC/DC) وطبق إجراءات القفل الفني والعزل الآمن الصارمة (LOTO). ارتدِ سوار التأريض (ESD\ Wrist\ Strap) والتقط صوراً ماكرو عالية الوضوح لكافة الكابلات الشبكية وترتيبها ومواضع الـ Jumpers والـ Switches قبل فك أي جزء.
2. استخراج اللوحة التالفة بحذر (Removal):

   قم بفك كابلات المحور والاتصالات الشريطية من مقابس كرت الـ SLCC برفق شديد وبشكل مستقيم لمنع التواء السنون. فك براغي التثبيت الميكانيكية الممسكة بالبوردة داخل الـ Rack، واسحب اللوحة ببطء وعمودياً، وضعتها فوراً على السطح الواقي المضاد للاستاتيكية.

3. نقل التكوين والتركيب الفيزيائي (Installation):

   ضع اللوحة الجديدة فائقة النقاء DS200SLCCG1AGH بجانب القديمة، وانقل واضبط وضعيات كافة الـ Jumpers ومفاتيح الترميز يدوياً وبدقة متناهية لتطابق اللوحة القديمة تماماً (لضمان صحة العنونة الشبكية للـ Node). ثبّت اللوحة الجديدة في مكانها وأعد ربط براغي التثبيت، ثم أعد توصيل كابلات الشبكة والمقابس بناءً على التوثيق والصور.

4. التدقيق والتشغيل التجريبي الآمن (Testing):

   قم بتشغيل باور التحكم أولاً (دون تفعيل خطوط القدرة العالية). راقب مؤشرات الـ LEDs التشخيصية المدمجة على سطح الكرت؛ يجب أن تبدأ ليدات الإرسال والاستقبل (TX/RX) في الوميض الطبيعي الدال على تبادل الداتا. تحقق من شاشة محطة الـ HMI وتأكد من خلو المنظومة تماماً من إنذارات (LAN Communication Fault / Drive Node Offline)، وإذا استقر الاتصال الشبكي، يمكنك إدخال النظام في الخدمة الفعليّة.

Frequently Asked Questions (FAQ)

• س: اللوحة القديمة المتضررة في منشأتي تحمل الرقم DS200SLCCG1A فقط دون الأحرف اللاحقة، هل الموديل AGH المعروض متوافق معها؟
  • ج: نعم، الرقم DS200SLCCG1A هو رقم اللوحة الأساسية من الجيل الأول، بينما الحروف الإضافية AGH تمثل المراجعة الهندسية التراكمية المحدثة (Functional Revision) الصادرة من GE لتعزيز كفاءة معالجة المنطق وخفض أخطاء الاتصال. الكرت المعروض متوافق تراجعياً بنسبة 100% ويحل محل لوحتك القديمة مباشرة في نفس الموقع الميكانيكي وبكفاءة تشغيلية أعلى.
• س: هل يحتاج كرت الـ DS200SLCCG1AGH إلى تحميل برمجيات أو عمل كاليبرييشن عبر السوفتوير؟
  • ج: لا تحتاج هذه اللوحة إلى تحميل سوفتوير مستقل عبر كمبيوتر خارجي؛ لأنها بطاقة معالجة اتصالات صلبة (Hardware LAN Processor Board). بمجرد نقل وضبط الجمبرز والمفاتيح الميكانيكية يدوياً لتطابق عنوان الـ Node القديم وتوصيل الكابلات بنجاح، يقوم معالج التحكم الرئيسي بالتعرف عليها وتداول البيانات من خلالها تلقائياً عند الإقلاع.
• س: ما هي المؤشرات الميدانية الواضحة التي تؤكد أن كرت الـ SLCC قد تعرض للتلف وبحاجة لاستبدال فوري؟
  • ج: تشمل أهم الأعراض: انطفاء أو تجمد ليدات تشخيص الشبكة (TX/RX) على واجهة الكرت بالرغم من وجود الباور، ظهور رسائل خطأ متكررة وحرجية تفيد بفشل اتصال الشبكة المحلية (Drive\ LAN\ Error / Communication\ Loss)، أو حدوث تجميد عشوائي في استقبال الأوامر من محطة التحكم لا يستجيب لإعادة التشغيل.
• س: الشركة المصنعة GE أوقفت إنتاج نظام Mark V و Innovation تماماً، كيف تضمنون لي جودة وأصالة هذا الكرت؟
  • ج: نحن نتفهم تماماً الحرجية الفائقة لكروت الاتصالات التي تدير الأنظمة الصناعية؛ فبما أن شركة GE أوقفت تصنيع هذه السلسلة، فإن كافة القطع المتاحة عالمياً تكون إما فائض مخازن غير مستخدم (Surplus New) أو مجددة ومفحوصة بالكامل (Refurbished). نحن نقوم باختبار كل لوحة وتحميلها بقنوات اتصال شبكي حية واختبار تداول حزم الداتا والضغط الحراري الكامل في مختبراتنا، ونرفق معها شهادة جودة وضماناً فنياً لمدة 12 شهراً لضمان سلامتها المطلقة.
• س: كم يستغرق شحن هذه اللوحة الشبكية الحرجة إلى منشأتنا الصناعية في منطقة الخليج أو شمال أفريقيا؟
  • ج: نحن نعلم أن توقف كروت الاتصالات يتسبب في عزل وحدات التحكم وخسائر فادحة؛ لذلك نشحن هذه القطع عبر حسابات الشحن الدولي السريع (مثل DHL أو FedEx) وتستغرق الرحلة عادة من 3 إلى 5 أيام عمل لتصل مباشرة إلى الموقع، مع توفير كافة وثائق التتبع والتخليص الجمركي لضمان سرعة الاستلام والتشغيل الفوري.
