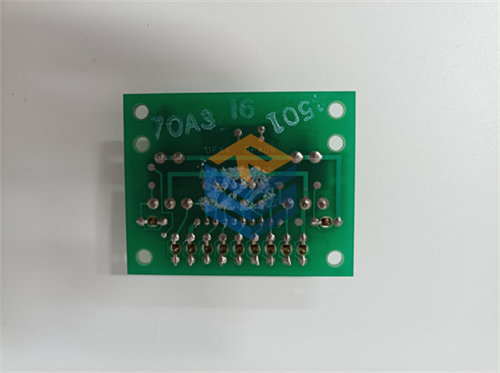

GENERAL ELECTRIC DS3800HRMA1H1F

الوصف

Product Introduction

تعتبر لوحة الدوائر المطبوعة DS3800HRMA1H1F من جنرال إلكتريك حلقة الوصل الحيوية بين المعالجات الرقمية منخفضة الجهد وأنظمة التشغيل الميكانيكية عالية الموثوقية في توربينات Speedtronic Mark IV. في البيئات التشغيلية الصعبة لقطاعي النفط والغاز والطاقة في منطقة الشرق الأوسط، يتطلب تشغيل وإغلاق الصمامات الميكانيكية إشارات قوية ومعزولة تمامًا، وهو ما يضمنه هذا الكارت عبر مصفوفة المرحلات المدمجة التي تمنع انتقال الأعطال الكهربائية إلى عمق نظام التحكم.

تكمن القيمة الفنية الفعلية لهذا الموديل بالتحديد، والذي ينتهي بالمراجعة الفنية المركبة 1H1F، في قدرته على تحمل القفزات الكهربائية المتكررة عند فتح وغلق الدوائر التحريضية (Inductive Loads). يضمن التصميم الهندسي للكارت سرعة استجابة ميكانيكية فائقة للمرحلات لا تتعدى أجزاء من الملي ثانية، مما يجعله عنصرًا لا غنى عنه في دوائر الحماية والإغلاق الطارئ (Emergency Trip) حيث يمثل أي تأخير في استجابة الإشارة خطرًا مباشرًا على سلامة التوربين والمنشأة.

Key Technical Specifications

المواصفات الفنية الفيدرالية لركيزة مخرجات المرحلات

(SOP Quality Transparency)

نحن نعلم أن كروت المخرجات الرقمية ترتبط مباشرة بفتح وغلق المعدات الحقلية، لذلك تخضع اللوحة لخطوات فحص ومحاكاة دقيقة:

1. المطابقة الهيكلية الدقيقة للـ Revision: التحقق من وجود الحروف الكاملة 1H1F على البنية الزيتية للوحة، وفحص سلامة نقاط التلامس لجميع المرحلات للتأكد من عدم وجود تآكل أو تفحم ناتج عن استخدامات سابقة.
2. اختبار التبديل الديناميكي (Switching Test): تركيب اللوحة في منصة اختبار ومحاكاة إشارات الإقلاع والإغلاق لنظام Mark IV، وتشغيل كل مرحل بشكل متكرر لمراقبة سرعة الفتح والغلق وتأكيد عدم وجود “تعليق” ميكانيكي.
3. فحص ثنائيات الحماية (Diode Test): قياس انحياز الثنائيات المجاورة للمرحلات للتأكد من قدرتها على كبت التيارات العكسية الناتجة عن فصل الملفات، وهي خطوة حاسمة لحماية كروت المعالجة اللاحقة.
4. اختبار عزل نقاط التلامس: تطبيق جهد عزل محدد بين ملفات التحكم ونقاط التلامس الجافة (Dry Contacts) للتحقق من عدم وجود أي تسريب تيار قد يشوه إشارات الحقل.
5. التغليف والختم الاستاتيكي: تنظيف اللوحة بمذيبات تبخير سريعة، ثم سحبها داخل كيس وقائي معتمد ضد الشحنات الساكنة والرطوبة (ESD/Moisture Barrier Bag) مع إرفاق تقرير المعايرة.

(Technical Pitfall Guide)

❗ فخ اختلاف المراجعات (1H1F): اللاحقة المركبة 1H1F تعني أن اللوحة خضعت لتعديلات مصنع محددة في الدائرة. إذا كانت اللوحة القديمة لديك تحمل مراجعة مختلفة تمامًا (مثل 1A1A)، فقد تختلف فولتية تشغيل ملفات المرحلات أو ترتيب السنون في الكابلات الشريطية، مما قد يتسبب في عدم استجابة المخرجات الرقمية بعد التركيب.

❗ خطأ التحقق من جهود التغذية الحقلية: نقاط التلامس في اللوحة DS3800HRMA1H1F قد تكون متصلة بجهود خارجية (مثل 125VDC أو 120VAC). عدم فصل هذه الجهود الخارجية القادمة من اللوحات الحقلية قبل سحب الكارت القديم سيتسبب في حدوث شرارة كهربائية (Arcing) تتلف الموصل الخلفي للكابينة وتصعق المهندس المسؤول.

❗ احذر سحب الكارت تحت الحمل (Hot-Swapping): كروت نظام Mark IV ليست مصممة للسحب أثناء التشغيل الفعلي للتوربين. سحب هذا الكارت والنظام يعمل سيؤدي إلى تغيير فوري ومفاجئ في حالة المرحلات، مما قد يطلق إنذار إغلاق طارئ غير مقصود (Spurious Trip) للتوربين بالكامل.

❗ إغفال مطابقة قواطع المصاهر: ترتبط قنوات المخرجات بمصاهر حماية حقلية خارجية في الكابينة. عند استبدال اللوحة نتيجة احتراق أحد خطوطها، تأكد من فحص وقياس المصهر الخارجي المرتبط بتلك القناة؛ فإذا كان المصهر تالفًا أو تم استبداله بأمبير أعلى، فستحترق اللوحة الجديدة فور تشغيلها.

Installation & Configuration Guide

1. التحضير (Pre-Installation)

⚠️ تنبيه أمان حاسم: قم بتحويل وحدة التحكم إلى وضع الإيقاف التام (Complete Outage) وافصل طاقة التحكم الداخلية، بالإضافة إلى فصل جميع قواطع التغذية الخارجية المرتبطة بنقاط تلامس المرحلات. قم بتوثيق مواضع كابلات الربط بدقة.

2. الاستخراج (Removal)

ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD Strap). افصل الكابلات الشريطية الأمامية برفق مستخدمًا أدوات التحرير البلاستيكية الجانبية للموصل. فك براغي التثبيت الواجهية، واسحب الكارت DS3800HRMA1H1F بشكل مستقيم وموازي للمجاري البلاستيكية.

3. التركيب (Installation)

تأكد من خلو الموصل السني الخلفي من أي أتربة أو نواتج أكسدة. قم بمحاذاة الكارت الجديد مع المسارات الجانبية وادفعه بثبات متوازن حتى يستقر تمامًا في اللوحة الخلفية (Backplane)، ثم أحكم ربط مسامير التثبيت لضمان استقرار التأريض الميكانيكي.

4. التشغيل (Testing)

أعد توصيل الكابلات الشريطية وتأكد من إغلاق مشابكها. قم بتشغيل طاقة التحكم أولاً دون تشغيل الأحمال الحقلية، وراقب مؤشرات النظام؛ استخدم الملتيميتر عند نقاط الفحص (Test Points) للتأكد من وصول إشارات التحكم إلى ملفات المرحلات بشكل صحيح قبل الانتقال للتشغيل الفعلي.

Frequently Asked Questions (FAQ)

• ماذا تعني اللاحقة 1H1F في الموديل DS3800HRMA1H1F وهل يمكنني استخدام كارت ينتهي بـ 1H فقط؟

  اللاحقة 1H1F تشير إلى مراجعة تحديثية محددة من المصنع (Artwork & Component Revisions). استخدام كارت ينتهي بـ 1H فقط قد ينجح ميكانيكيًا، ولكن هندسيًا قد تفتقد اللوحة لبعض تعديلات كبت الضوضاء أو توافق الإشارات، لذا يوصى دائمًا بمطابقة الرمز بالكامل لضمان استقرار التشغيل.

• هل المرحلات (Relays) الموجودة على هذه اللوحة قابلة للاستبدال الفردي في حال تلف أحدها؟

  المرحلات ملحومة مباشرة على اللوحة المطبوعة لضمان أعلى مستويات تحمل الاهتزازات الصناعية. بالرغم من إمكانية فك اللحام واستبدال مرحل تالف هندسيًا، إلا أننا لا ننصح بذلك في تطبيقات التوربينات الحساسة، ويفضل استبدال الكارت بالكامل بوحدة مجددة ومفحوصة مخبريًا لضمان الموثوقية.

• لماذا أسمع صوت “طقطقة” مستمرة من الكارت فور تشغيل طاقة التحكم؟

  هذا السلوك يشير عادةً إلى وجود تذبذب أو عدم استقرار في إشارة التحكم الرقمية القادمة من كروت المعالجة المركزية، أو نتيجة انخفاض في جهد تغذية ملفات المرحلات. يُنصح بفحص كابلات الإشارة الشريطية وقياس مستوى جهد وحدة التغذية الرئيسية.

• هل يتوافق هذا الكارت مع كبائن التحكم من سلسلة Speedtronic Mark V؟

  لا، هذا الكارت مصمم هندسيًا وميكانيكيًا ليناسب بنية وتوزيع إشارات نظام Mark IV القديم فقط. أنظمة Mark V تعتمد على عائلة كروت تبدأ برموز DS200 ولها بروتوكولات ربط وموصلات مختلفة تمامًا.
