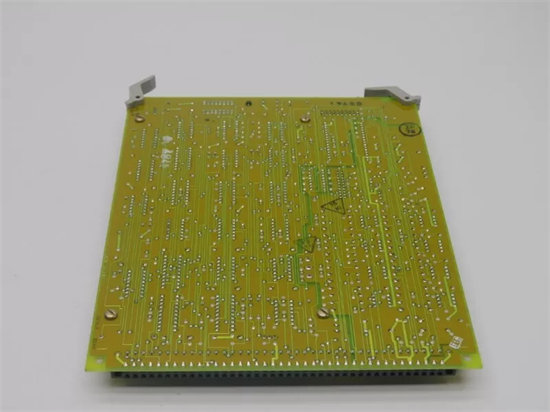

GENERAL ELECTRIC DS3800NPCS

الوصف

Product Introduction

تؤدي لوحة الدوائر المطبوعة DS3800NPCS من جنرال إلكتريك دوراً محورياً كدرع حماية متقدم لدوائر القدرة وأشباه الموصلات الحساسة داخل كبائن الإثارة وأنظمة التحكم بالتوربينات الغازية الكلاسيكية Speedtronic Mark IV. في قطاعات الطاقة والتكرير بمنطقة الشرق الأوسط، يمثل تذبذب الجهد العابر الناتج عن عمليات التبديل الميكانيكي أو الأحمال المتغيرة خطراً مباشراً على سلامة الثايرستورات؛ وهنا يأتي دور هذا الكارت لامتصاص وتبديد تلك الشحنات الكهربائية الزائدة فوراً.

من منظور هندسي ميداني مخضرم، فإن القيمة الحقيقية لكارت DS3800NPCS (تحديداً المراجعة الفنية من الفئة S) تكمن في قدرته على توفير شبكة كبح ديناميكية (Snubber Network) تعمل على تصفية الضوضاء الكهربائية عالية التردد وحماية خطوط التغذية الحركية من الانهيار المفاجئ. تدهور هذا الكارت بفعل عوامل التقادم الحراري أو استبداله بنسخة غير مفحوصة بدقة يحرم نظام الإثارة من ميزة الكبت الوقائي، مما يؤدي فوراً إلى احتراق كروت القدرة الرئيسية وتعطل التوربين بالكامل، وبالتالي فإن تأمين بديل معالج ومضمون عتادياً يعد ركيزة أساسية لاستمرارية الإنتاج.

Key Technical Specifications

المواصفات الفنية لركيزة كبح دوائر الإثارة المتطورة

(SOP Quality Transparency)

ضماناً لموثوقية التوريد في القطاعات الحساسة ومنعاً لاستلام قطع غيار معيبة، تخضع لوحة DS3800NPCS لبروتوكول فحص ومحاكاة مخبري صارم:

1. المطابقة الهيكلية والتحقق البصري: مراجعة الكود المحفور بدقة لضمان مطابقة الإصدار الفني الشامل DS3800NPCS، وفحص جسم المكثفات الكبيرة والـ MOVs تحت عدسات مكبرة للتأكد من خلوها من أي شروخ حرارية.
2. اختبار حقن الجهد العابر (Pulse Wave Test): تركيب اللوحة في منصة اختبار تحاكي نظام الإثارة لمارك IV، وحقن إشارات نبضية عالية التردد لمراقبة كفاءة الكبح وسرعة استجابة مفاتيح السيلكون عبر أجهزة الأوسيلوسكوب الرقمية.
3. قياس مقاومة العزل والاستمرارية: اختبار مقاومة العزل بين مسارات الطاقة وأرضي الشاسيه باستخدام أجهزة الميجر، والتحقق من قيم المقاومات السطحية لضمان ثبات خطوط التبديد الحراري ضمن حيود لا يتعدى 1%.
4. التحقق من إعدادات الجسور ودبابيس التكوين: مراجعة مواضع الوصلات القافزة (Jumpers) ومقارنتها بالوضع القياسي للمصنع لضمان توافق توزيع الإشارات مع كروت التوزيع المرتبطة بها.
5. التغليف النهائي الشفاف ضد الشحنات: تنظيف اللوحة بمذيبات تبخيرية سريعة، ثم سحبها داخل حقيبة حماية معدنية متعددة الطبقات مضادة للكهرباء الساكنة والرطوبة (ESD Shielding Bag) مع ملصقات موثقة لنتائج المعايرة الفنية قبل الشحن.

(Technical Pitfall Guide)

❗ فخ تشابه لاحقة الموديل (NPCS مقابل NPCA): احذر من الخلط بين الكارتين؛ فالكارت الذي ينتهي بلاحقة NPCS يحتوي على بنية عتادية ومكونات داخلية محدثة مخصصة لإصدار معين من كابينة الإثارة تختلف في التوقيت والقدرة عن كروت NPCA بالرغم من تطابق الأبعاد الميكانيكية. تركيب كارت مغاير سيتلف ثنائيات الإثارة فوراً.

❗ خطأ إهمال تفريغ شحنات المكثفات: تتعامل هذه اللوحة مع دوائر إثارة تحتفظ بطاقة كهربائية عالية لفترة بعد فصل الطاقة. محاولة سحب الكارت القديم فور إيقاف الكابينة دون الانتظار لتفريغ شحنات المكثفات الكبيرة سيحدث قوساً كهربائياً (Arcing) يتلف السنون الخلفية ويشكل خطراً على سلامة المهندس.

❗ احذر لمس المكونات بدون سوار التأريض: مفاتيح السيليكون (SUS) والـ MOVs على كارت DS3800NPCS حساسة للغاية للتفريغ الكهروستاتيكي. لمس اللوحة بيدك مباشرة دون ارتداء سوار المعصم الأرضي (ESD Wrist Strap) قد يحدث تلفاً داخلياً خفياً في أشباه الموصلات، لتفاجأ بفشل اللوحة بعد أيام قليلة من تركيبها.

❗ فخ المقاومات الحرارية الساخنة: عند استبدال اللوحة نتيجة عطل سابق، تأكد من فحص شاسيه التثبيت الداخلي وخلو الموصل الخلفي من بقايا تفحم؛ تراكم غبار الكربون المتأين داخل المنفذ السني يشكل مسارات توصيل وهمية تتسبب في قصر الدائرة (Short Circuit) للكارت الجديد بمجرد تشغيل الطاقة.

Installation & Configuration Guide

1. التحضير (Pre-Installation)

⚠️ إجراء أمان حاسم: أوقف تشغيل التوربين تماماً وافصل قواطع القدرة الرئيسية والفرعية المغذية لكابينة الإثارة والتحكم. انتظر لمدة 15 دقيقة على الأقل لضمان تفريغ الطاقة المخزونة، والتقط صوراً عالية الدقة للتوصيلات ومواضع الجسور على اللوحة القديمة.

2. الاستخراج (Removal)

ارتدِ سوار المعصم الأرضي (ESD). فك مسامير التثبيت الأمامية برفق، ثم امسك الكارت DS3800NPCS من الحواف البلاستيكية المخصصة للسحب، واسحبه للخارج بخط مستقيم تماماً لتجنب التواء أو كسر الموصل السني الخلفي للوحة الأم.

3. التركيب (Installation)

طابق مواضع الوصلات الزرقاء (Jumpers) على اللوحة الجديدة مع اللوحة المستبدلة. قم بمحاذاة الكارت بدقة مع المجاري البلاستيكية الجانبية، ثم ادفعه بثبات متوازن حتى يستقر تماماً في المنفذ الخلفي، وأحكم ربط مسامير التثبيت لضمان استقرار التأريض.

4. التشغيل (Testing)

أعد تشغيل طاقة التحكم أولاً (بدون طاقة الحمل العالية). استخدم الملتيميتر عند نقاط الفحص (Test Points) الواجهية للتأكد من استقرار الجهود المغذية، وراقب شاشة الأخطاء الرئيسية للتأكد من اختفاء إنذارات أعطال الإثارة (Excitation Faults) قبل الانتقال للتشغيل الفعلي تحت الحمل.

Frequently Asked Questions (FAQ)

• ما هو الفرق الفعلي بين الموديل DS3800NPCS والموديل DS3800NPCA؟ الرمز الأخير (S) يمثل مراجعة عتادية وتحديثية من المصنع قامت فيها جنرال إلكتريك بتطوير كفاءة كبت الضوضاء وخصائص استجابة مفاتيح السيلكون تحت ظروف الأحمال المتغيرة العالية مقارنة بالإصدار (A)، ولا يجب الخلط بينهما لضمان توافق التوقيتات.
• أنا ألاحظ تكرار احتراق ثنائيات الطاقة (Diodes) في دائرة الإثارة، هل الكارت هو السبب؟ نعم وبشدة؛ الوظيفة الأساسية لهذا الكارت هي حماية تلك الثنائيات عبر كبح قفزات الجهد العابر. تراجع كفاءة مكثفات أكسيد المعدن (MOVs) أو تلف مفاتيح السيلكون على الكارت يحرم الدائرة من ميزة الكبح، مما يجعل الثنائيات عرضة للتلف الفوري نتيجة أي ارتفاع فجائي في الجهد.
• كيف تؤثر ظروف الرطوبة والحرارة العالية في منشآت الشرق الأوسط على هذا الكارت تحديداً؟ تؤدي الحرارة المفرطة إلى تسريع جفاف المكونات العازلة للمكثفات وتغيير الخصائص الفيزيائية للمقاومات الحرارية، بينما تسبب الرطوبة أكسدة السنون المكشوفة ونقاط الفحص. كروتنا الموردة معالجة بطبقة طلاء واقٍ (Conformal Coating) أصلي للحد من هذه التأثيرات الميدانية.
• بما أن هذه السلسلة متوقفة تماماً عن الإنتاج، كيف تضمنون موثوقية هذه اللوحة؟ بما أن خطوط إنتاج Mark IV متوقفة من GE، فإننا نعتمد على مخزون الفائض الصناعي (Surplus) المجدد والمفحوص بعناية فائقة. تخضع كل لوحة لاختبارات حقن نبضي ومحاكاة كهربائية كاملة للتأكد من أنها تعمل بنفس موثوقية وكفاءة القطعة الأصلية الجديدة قبل شحنها لموقعك.
