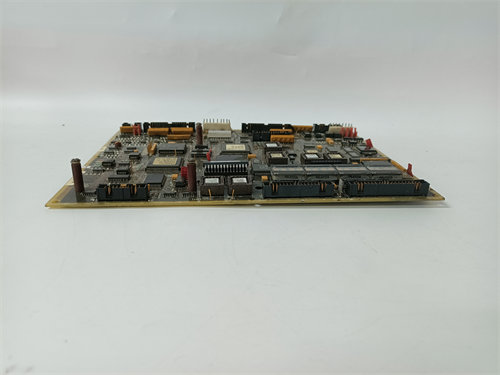

General Electric Ge DS200SHVIG1BFC

الوصف

GE DS200SHVIG1BFC | لوحة واجهة حوافل الاستشعار والجهد العالي لنظام القيادة والإثارة Mark V (High Voltage Instrument Board)

GE DS200SHVIG1BFC | بطاقة عزل وتكييف إشارات الجهد والتيار المرتفع الأصلية من جنرال إلكتريك

GE DS200SHVIG1BFC | لوحة القياس الفولتية والحماية الحركية المعززة المجددة بالكامل مع الضمان الفني

GE DS200SHVIG1BFC | بطاقة الربط البيني وعزل قنوات الـ I/O عالية الفولتية لبيئة Speedtronic

Product Introduction

في منظومات التحكم والقيادة وإثارة المولدات الكبيرة المدارة ببيئة GE Speedtronic Mark V، يتطلب الحفاظ على دقة القراءات الفولتية الحقلية وحسابات عزم الدوران وجود كروت وسيطة فائقة المتانة، قادرة على التعامل مع الجهود العالية جداً وعزلها تماماً عن المعالجات الرقمية الدقيقة. تلعب لوحة DS200SHVIG1BFC (لوحة SHVI) هذا الدور الحمائي والاستشعاري السيادي؛ حيث تعمل كخط الدفاع والمترجم الإلكتروني المسؤول عن مراقبة فولتية خطوط القناطر الثايرستورية وتحويلها إلى نبضات آمنة. بصفتي مهندساً أشرف على إعادة تأهيل وصيانة هذه البيئات الصناعية الثقيلة، أؤكد أن استقرار هذا الكارت هو الضامن الأول لمنع الكوارث الكهربائية داخل رفوف التحكم.

تميز التصميم الهندسي لكارت “SHVI” في نسخته المطورة “BFC” باحتوائه على مصفوفة مقاومة توهين صلبة قادرة على تشتيت الحرارة العالية الناتجة عن هبوط الجهد المستمر، بالإضافة إلى تزويد اللوحة بمرشحات ترددية متقدمة تفصل ضوضاء التبديل (Switching Noise) المصاحبة لقناطر الـ SCR. تحتوي اللوحة أيضاً على مصاهر حماية مدمجة سريعة القطع تفصل القناة فوراً في حال تخطي التيار للحد الآمن، ونقاط اختبار مادية (Test Points) بارزة تسمح لمهندسي الموقع بقياس مستويات الإشارة المخفضة ومراقبة شكل الموجة يدوياً وبأمان كامل. إن توفير هذه اللوحة الأصلية والمجددة بعناية فائقة يضمن لمنشأتكم اختفاء إنذارات قراءات الجهد غير المتزنة واستعادة الاستقرار التام لنظام القيادة.

Key Technical Specifications

📌 ملاحظة بخصوص الأسعار: نظراً للأهمية الأمنية الحرجية المطلقة لكروت عزل القياس الحقلية والطلب المستمر على طراز SHVI لعائلة Mark V، فإن قيمتها السوقية الفورية تتأثر مباشرة بحجم المخزون الفعلي المتبقي في مستودعاتنا الفنية وحالة المكونات الإلكترونية العازلة. نوصي بالتواصل المباشر معنا لطلب عرض سعر رسمي فني ومالي مخصص لموقعكم يتضمن شروط الضمان ومستندات الفحص وشهادات الاختبار المخبري الشامل.

SOP: معايير الجودة الشاملة والاختبار الميداني

لأن هذا الكارت يتعامل مع جهود عالية جداً، فإن أي خلل في تصنيعه أو تجديده قد يتسبب في كارثة كهربائية تدمر الكابينة؛ لذا فإننا نخضع كل قطعة من طراز DS200SHVIG1BFC لبروتوكول فحص وعزل كهربائي هو الأكثر صرامة على الإطلاق:

1. الفحص البصري والهيكلي المجهري المتقدم:
   • مطابقة الأرقام التسلسلية وكود التحديث (BFC) للتحقق من أصالة ونقاء الكارت بنسبة 100% وخلوه من أي تعديلات غير رسمية.
   • الفحص المجهري الدقيق لكافة مصفوفات المقاومات الحرارية، مسارات النحاس العريضة، والمقابس الشريطية للتأكد من خلوها تماماً من أي آثار لحام بارد أو تشققات حرارية ناتجة عن التقادم.
2. اختبار العزل الكهربائي الثقيل بالجهد العالي (Advanced Hi-Pot & Insulation Test):
   • تطبيق جهد اختبار عالٍ (مطابق للمواصفات القياسية الصارمة لجنرال إلكتريك) بين أطراف الجهد العالي وخطوط الإشارة الرقمية المنخفضة للتحقق من السلامة المطلقة للعوازل الجلفانية.
   • قياس مقاومة العزل الفولتية الشامل لضمان عدم وجود أي تسريب للتيار العكسي يتجاوز (> 100 M\Omega).
3. اختبار محاكاة حقن وتكييف الإشارة الديناميكي (Dynamic Signal Conditioning Test):
   • يتم تركيب اللوحة SHVIG1BFC وتوصيلها داخل منصة اختبار محاكاة نشطة ومطابقة تماماً لبيئة كابينة القيادة لنظام GE Mark V تحت إشراف مهندسينا الفنيين.
   • نقوم بحقن قيم جهود عالية معيارية متغيرة، ومراقبة دقة وسرعة الإشارات المخفضة الناتجة عند مقابس الكابلات الشريطية عبر أجهزة الأوسيلوسكوب عالي الدقة لضمان دقة القراءة ونقاء الإشارة تماماً قبل الشحن.
4. التوثيق الفني والتعبئة المعيارية الوقائية الآمنة:
   • إصدار تقرير فحص ومعايرة وعزل كهربائي شامل يثبت كفاءة الكارت، ثم حفظ اللوحة داخل كيس معتمد عازل تماماً للشحنات الساكنة والرطوبة (ESD Shielding Bag) وتعبئتها في صناديق متينة ومبطنة بالفوم الكثيف لحمايتها من الصدمات أثناء النقل الدولي والبري.

دليل التركيب والتجهيز الفني لتجنب التوقف المفاجئ

الخطوة 1: التحضير والأمان (الوقت المقدر: 25 دقيقة)

⚠️ تحذير أمني بالغ الخطورة (خطر الموت صعقاً وانفجار الكابينة): يتعامل هذا الكارت مباشرة مع خطوط الجهد العالي القادمة من خطوط القدرة الحقلية؛ فكه أو تركيبه أثناء وجود الطاقة حية سيتسبب فوراً في حدوث انفجار قوس كهربائي (Arc Flash) قاتل ومميت يصعق المهندس المسؤول ويتلف الكابينة والمعالجات بالكامل. يجب حتماً وبشكل قطعي إيقاف النظام تماماً وبشكل آمن، وفصل كافة قواطع طاقة التحكم والقدرة الرئيسية (AC و DC)، وفصل خطوط التغذية القادمة من المحولات الحقلية، وتطبيق إجراءات العزل الآمن والقفل والوسم الصارمة (LOTO). انتظر لمدة 15 دقيقة لتفريغ الطاقة المخزنة بالكامل، وتأكد بجهاز الأفوميتر من خلو الأطراف من الجهد قبل اللمس، وارتدِ سوار المعصم الأرضي.

الخطوة 2: فك اللوحة القديمة (الوقت المقدر: 20 دقيقة)

افتح الرف المخصص لوحدات واجهة الجهد العالي في كابينة الـ Mark V والقط صوراً فوتوغرافية مقربة وعالية الدقة لترتيب كابلات القياس السميكة وضفائر الأسلاك المتصلة بالروزيتات واللوحة القديمة. الخطوة الأكثر حرجاً هنا هي ترقيم كافة الأسلاك والكابلات بدقة متناهية ووضع علامات تعريفية صارمة (Wire/Cable Tags) وملاحظة اتجاه الخط الأحمر (Pin 1) للكابلات الشريطية؛ حيث إن خطأ في توصيل سلك واحد قد يؤدي لمرور الجهد العالي في مسار خاطئ يحرق الكارت الجديد فوراً. فك مسامير التثبيت واسحب الكارت برفق.

الخطوة 3: تثبيت اللوحة الجديدة (الوقت المقدر: 30 دقيقة)

أخرج اللوحة الجديدة من كيسها الواقي بحذر ممسكاً بها من الحواف فقط لتجنب الشحنات الساكنة. المهمة التشغيلية الحتمية هنا هي مطابقة ونقل جميع الجسور المادية (Jumpers) ومفاتيح التكوين من اللوحة القديمة إلى اللوحة الجديدة بدقة متناهية؛ حيث تحدد هذه الجسور خيارات تهيئة قنوات القياس ونطاق خفض الفولتية (توهين الإشارة) المتوافق مع مواصفات موقعك بالتحديد. ثبت اللوحة البديلة في مكانها وأحكم ربط مسامير التثبيت لضمان تأريض هيكلي ممتاز لتصريف الضوضاء، ثم أعد ربط كافة الأسلاك والكابلات الشريطية في مواقعها المطابقة تماماً وبإحكام ربط ثقيل لمنع حدوث أي قصر أو تلامس مرتفع المقاومة.

الخطوة 4: اختبار التشغيل (الوقت المقدر: 20 دقيقة)

قم بإجراء فحص بصري نهائي ومزدوج للتأكد من إحكام روابط كافة الأسلاك والكابلات ومطابقة التوصيلات وعدم وجود أي أدوات معدنية منسية داخل الرف. أغلق أبواب الكابينة بالكامل وأعد تشغيل قواطع التغذية الكهربائية؛ راقب شاشة المشغل الرئيسية (HMI) فوراً للتأكد من نجاح عملية الإقلاع واستقرار قراءات قنوات الجهد والسرعة وغياب أي إنذارات تخص “فشل كارت الاستشعار” (Voltage Instrument Board Fault) قبل البدء في تشغيل المعدة.

دليل المهندسين لتفادي الأخطاء الكارثية أثناء الاستبدال

❗ فخ التوصيل الخاطئ لخطوط الجهد المرتفع (High Voltage Mismatch):

توصيل أسلاك الجهد المرتفع القادمة من الحقل في روزيتات خطوط الإشارات الرقمية أو خطوط الخرج المنخفض بالخطأ نتيجة إهمال الترقيم سيتسبب في تمرير تيار مدمر وبجهد عالٍ يحرق اللوحة البديلة في نفس الثانية ويفجر رقاقات المعالجة المركزية (SDCC) المربوطة بها بالكامل. تأكد من مطابقة ترقيم الأسلاك والصور بدقة.

❗ إهمال مطابقة وضعيات الجسور لمستوى التوهين (Jumper Configuration Error):

تركيب لوحة الـ SHVI البديلة بضبط مصنع افتراضي دون نقل ومطابقة الجسور (Jumpers) من اللوحة التالفة قد يغير من طبيعة نطاق خفض الجهد (مثلاً تهيئتها لاستقبال جهد مختلف عما هو موجود في المحطة)، مما يؤدي لعدم قدرة النظام على قراءة الفولتية بشكل صحيح، وبالتالي يولد إنذارات فصل طارئ زائف يمنع إتمام تتابع التشغيل.

❗ إهمال إحكام ربط مسامير التثبيت وتأريض الهيكل (Poor Grounding & Contact Resistance):

تعتمد مرشحات كبت التداخل ومكثفات التصفية المدمجة على اللوحة على الاتصال الأرضي المتين عبر مسامير التثبيت المعدنية لتصريف الضوضاء الكهربائية عالية التردد الناشئة عن تقطيع الثايرستورات للقدرة. إهمال إحكام ربط مسامير التثبيت أو وجود أتربة وعوازل يخلق مقاومة تلامس مرتفعة، مما يفقد الدائرة ميزة كبت الضوضاء ويتسبب في تسرب إشارات مشوهة تتسبب في عدم استقرار القراءات على الشاشة، فضلاً عن تأثيره السلبي على ثبات الكارت في مكانه.
