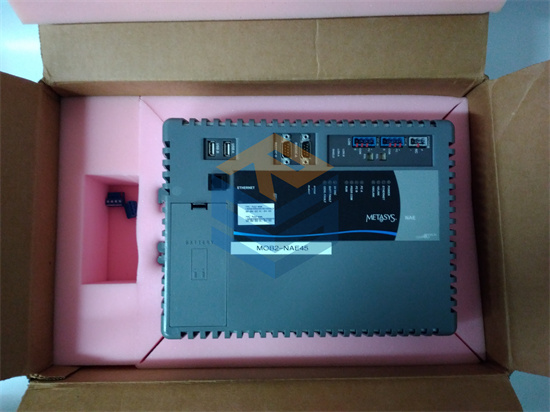

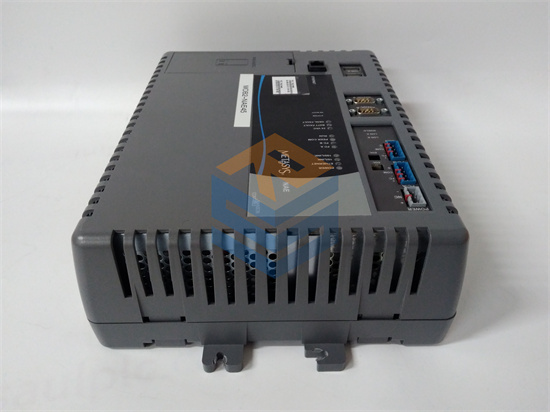

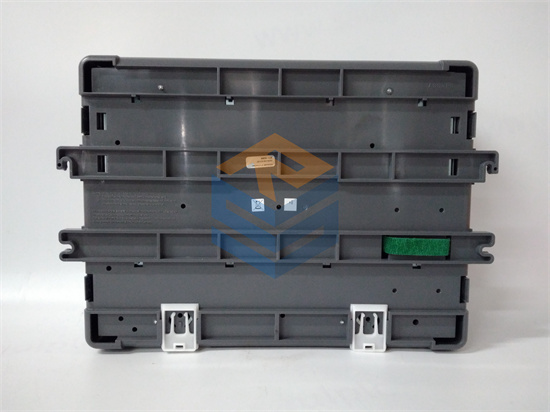

JOHNSON CONTROLS MS-NAE5510-1: محرك الأتمتة الشبكي لأنظمة المباني الذكية
Product Brief Description
تُعد JOHNSON CONTROLS MS-NAE5510-1 محرك أتمتة شبكي (Network Automation Engine – NAE)، وهو جهاز إشرافي محوري من إنتاج شركة Johnson Controls. يُصمم هذا الجهاز القوي والمُمكن للويب والقائم على شبكة إيثرنت، لإدارة أنظمة أتمتة المباني والتحكم فيها بفعالية. يعمل كمحور مركزي يُشرف على الأنظمة المتنوعة ويُنسق بينها، مثل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والإضاءة، والأمان، في المباني التجارية والصناعية والسكنية.
- نوع المنتج: محرك أتمتة شبكي (Network Automation Engine – NAE).
- الشركة المصنعة: Johnson Controls.
- الوظيفة الرئيسية: الإشراف والتحكم في شبكات أجهزة أتمتة المباني، وتوفير واجهة ويب للمستخدم.
- التطبيق الأساسي: أنظمة أتمتة المباني (BAS) مثل Metasys للتحكم في HVAC، والإضاءة، والأمان.
Product Detailed Description
في سعيها نحو كفاءة الطاقة وتحسين تجربة المستخدم في المباني الحديثة، تُعتبر أنظمة أتمتة المباني (BAS) حجر الزاوية. تُوفر هذه الأنظمة التحكم المركزي والمراقبة الشاملة لمختلف المعدات والأنظمة داخل المبنى. وهنا يأتي دور JOHNSON CONTROLS MS-NAE5510-1. بصفتي خبيرًا في أنظمة أتمتة المباني، يمكنني أن أؤكد لك أن هذا الجهاز يُشكل العمود الفقري للعديد من حلول Metasys.
إن MS-NAE5510-1 هو جزء من سلسلة NAE55 من Johnson Controls. يُشير “MS” إلى Metasys، وهو نظام أتمتة المباني الشهير من Johnson Controls.
الميزات والوظائف الرئيسية لـ MS-NAE5510-1:
- المراقبة والإشراف: يُراقب ويُشرف على شبكات واسعة من أجهزة التحكم الميدانية، ومعدات HVAC، وأنظمة الإضاءة، والأمان، وأنظمة التحكم في الوصول. يُجمع البيانات من هذه الأجهزة ويُنسق بينها.
- التحكم القائم على الويب (Web-Enabled): يُوفر واجهة مستخدم مدمجة ومُمكنة للويب، مما يُتيح للمشغلين الوصول إلى النظام ومراقبته والتحكم فيه من أي مكان عبر متصفح ويب قياسي، مع تحكم بالوصول محمي بكلمة مرور.
- الاتصال بالشبكة (Ethernet-Based): يستخدم اتصال إيثرنت (RJ-45) للاتصال بالشبكة على مستوى المؤسسة والمراقبة المركزية، مما يضمن نقل بيانات سريع وموثوق.
- دعم بروتوكولات الاتصال المتعددة:
- يدعم ناقلي N2 أو ناقلي BACnet MS/TP (RS-485).
- يُمكنه أيضًا دعم مزيج من ناقل N2 واحد وناقل BACnet MS/TP واحد.
- كل ناقل (N2 أو BACnet MS/TP) يُمكنه دعم ما يصل إلى 100 جهاز.
- يُوفر أيضًا منافذ RS-232-C و USB Serial للاتصال التسلسلي ونقل البيانات.
- ذاكرة مدمجة: يحتوي على ذاكرة فلاش (عادة 512 ميجابايت) لتخزين نظام التشغيل، وبيانات التكوين، وبيانات التشغيل، بالإضافة إلى ذاكرة وصول عشوائي متزامنة (SDRAM) بسعة 256 ميجابايت للذاكرة الديناميكية.
- وظائف إشرافية متقدمة: يشتمل على ميزات مثل إدارة الإنذارات والأحداث، والجدولة، وإدارة البيانات التاريخية (اتجاهات)، والأمن الشامل للنظام، ووظيفة مدير الموقع (Site Director) لأنظمة NAE المتعددة.
- مصدر طاقة موثوق: يعمل بجهد تيار متردد 24 فولت (VAC) ويدعم بطارية حماية البيانات للحفاظ على الساعة في الوقت الفعلي أثناء انقطاع التيار الكهربائي.
- تصميم قوي: يأتي في غلاف بلاستيكي متين مع درع معدني داخلي وتصنيف حماية IP20، مما يجعله مناسبًا للبيئات الصناعية.
تُعد MS-NAE5510-1 حلاً مُتعدد الاستخدامات يُمكّن من إدارة المباني الذكية، ويُحسن الكفاءة التشغيلية، ويُقلل من استهلاك الطاقة، ويُوفر بيئة أكثر راحة وأمانًا للشاغلين.
الميزات الأساسية والفوائد الجوهرية
- التحكم المركزي الشامل: يُقدم نقطة تحكم واحدة لمختلف أنظمة المبنى (HVAC، الإضاءة، الأمن).
- وصول عن بُعد وقائم على الويب: يُتيح المراقبة والتحكم من أي مكان باستخدام متصفح ويب.
- دعم بروتوكولات الاتصال الشائعة: يتكامل مع أجهزة N2 و BACnet MS/TP، مما يُوفر مرونة في النظام.
- الموثوقية والجاهزية: يحمي البيانات ويُحافظ على تشغيل الساعة في الوقت الفعلي بفضل بطارية حماية البيانات.
- تحسين كفاءة المبنى: يُسهم في تقليل استهلاك الطاقة وتكاليف التشغيل.
- تصميم قوي: مُصمم للعمل في البيئات الصناعية ويُركب بسهولة.
المواصفات الفنية
مجالات التطبيق
يُستخدم JOHNSON CONTROLS MS-NAE5510-1 على نطاق واسع في مجموعة متنوعة من المباني والمنشآت التي تسعى لتحقيق أتمتة وتحكم شامل:
- المباني التجارية: في المكاتب، ومراكز التسوق، والفنادق، للتحكم في HVAC، والإضاءة، والأمن، وإدارة الطاقة.
- المرافق التعليمية: في المدارس والجامعات لإدارة الأنظمة البيئية وأنظمة الأمان.
- المنشآت الصناعية: في المصانع والمستودعات للتحكم في بيئات الإنتاج ومراقبة المعدات.
- المؤسسات الصحية: في المستشفيات والعيادات للحفاظ على الظروف البيئية المثلى والتحكم في الوصول.
- المراكز الحكومية: في المباني الحكومية لإدارة البنية التحتية والتحكم المركزي.
- مراكز البيانات: لمراقبة أنظمة التبريد والطاقة والأمان لضمان التشغيل المستمر.
منتجات ذات صلة قد تهمك
يتكامل MS-NAE5510-1 مع مكونات أخرى ضمن نظام Metasys البيئي من Johnson Controls:
- أجهزة التحكم الميدانية (Field Controllers): مثل وحدات FX Series أو VAV controllers، التي تُنفذ منطق التحكم على مستوى الجهاز.
- وحدات الإدخال/الإخراج (I/O Modules): لربط المحرك بأجهزة الاستشعار والمشغلات الفعلية.
- خوادم Metasys (Metasys Servers): مثل Application and Data Servers (ADS/ADX) لإدارة البيانات على مستوى المؤسسة والوصول على نطاق واسع.
- برامج Metasys (Metasys Software): لتهيئة النظام، وعرض البيانات، وإدارة الإنذارات، وإنشاء التقارير.
- أجهزة واجهة المستخدم البشرية (Human Interface Devices): مثل شاشات اللمس أو محطات العمل للمشغلين.
- بطاريات حماية البيانات (MS-BAT1010-0): البطارية الاحتياطية المخصصة للحفاظ على بيانات الجهاز وساعة الوقت الفعلي.
