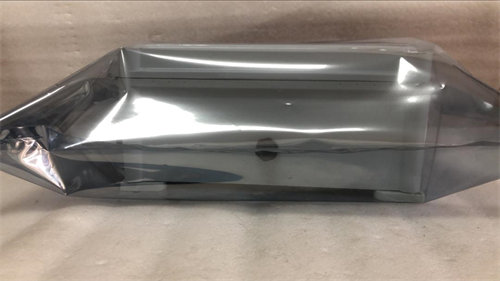

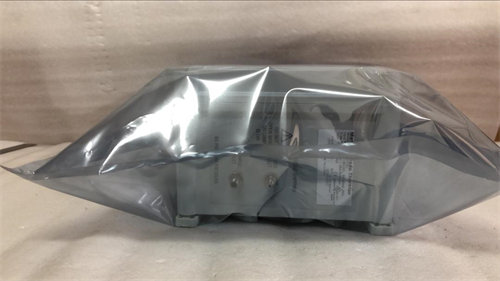

METTLER TOLEDO 5000TOCi

يعتبر جهاز Mettler Toledo Thornton 5000TOCi أحد أكثر الأجهزة دقة وموثوقية في قياس الكربون العضوي الكلي (TOC) في الوقت الفعلي (Real-time)، وهو مصمم خصيصاً للتطبيقات التي تتطلب مياهاً شديدة النقاء مثل صناعة الأدوية، أشباه الموصلات، وتوليد الطاقة.

إليك الدليل التقني الشامل لهذا الجهاز:

1. مبدأ العمل (Technology)

يعتمد الجهاز على تقنية الأكسدة بالأشعة فوق البنفسجية (UV Oxidation) مع قياس الموصلية الكهربائية التفاضلية (Differential Conductivity).

• العملية: يتم قياس موصلية الماء قبل تعرضه للأشعة الفوق بنفسجية، ثم يعرض للأشعة التي تؤكسد المركبات العضوية وتحولها إلى غاز CO2​. هذا الغاز يذوب في الماء مكوناً حمض الكربونيك، مما يرفع الموصلية.
• الحساب: الفرق بين القراءتين قبل وبعد الأكسدة يستخدم لحساب كمية الكربون العضوي بدقة متناهية.

2. الميزات التقنية البارزة

يتميز موديل 5000TOCi بدمج التكنولوجيا الذكية التي تفتقر إليها الموديلات الأقدم:

• سرعة الاستجابة: يوفر قياساً مستمراً وتحديثاً للبيانات كل ثانية، مما يجعله مثالياً للكشف الفوري عن أي تلوث في النظام.
• إدارة المستشعرات الذكية (ISM): هذه هي الميزة الأهم؛ حيث يقوم المستشعر بتخزين بيانات المعايرة وتاريخ التشغيل، ويخبرك مسبقاً بموعد الصيانة الوقائية أو استبدال لمبة الـ UV.
• نطاق القياس: دقيق جداً في النطاقات المنخفضة، حيث يبدأ من 0.05ppb (جزء في المليار) ويصل إلى 2000ppb.

3. التوصيل والواجهة

الجهاز ليس شاشة مستقلة، بل هو “مستشعر ذكي” يحتاج عادةً إلى جهاز إرسال (Transmitter) مثل M800 أو M300 ISM لعرض البيانات.

• التوصيل الرقمي: يستخدم بروتوكولات متطورة لنقل البيانات دون فقدان الدقة نتيجة الطول الزائد للكابلات.
• تعدد القنوات: يمكن ربط أكثر من مستشعر 5000TOCi بجهاز إرسال واحد (مثل M800) لمراقبة نقاط مختلفة في محطة المياه.

4. متطلبات الصيانة الدورية

للحفاظ على دقة الجهاز، يجب الالتزام بجدول الصيانة التالي:

5. تطبيقات الجهاز الأساسية

• صناعة الأدوية: لمراقبة مياه الحقن (WFI) والمياه النقية (PW) وضمان مطابقتها لدساتير الأدوية (USP, EP, JP).
• أشباه الموصلات: لضمان خلو المياه المستخدمة في غسيل الرقائق الإلكترونية من أي جزيئات عضوية قد تسبب عيوباً تصنيعية.
• محطات الطاقة: مراقبة مياه الغلايات لمنع التآكل الناتج عن تحلل المواد العضوية إلى أحماض.

❗ نصيحة “الخبير” للتشغيل

1. معدل التدفق (Flow Rate): تأكد دائماً من أن معدل تدفق المياه داخل الجهاز مستقر (عادةً حوالي 20mL/min). التذبذب في التدفق هو السبب الأول لعدم استقرار قراءات الـ TOC.
2. فقاعات الهواء: وجود فقاعات هواء في المسار يؤدي إلى قفزات وهمية في القراءة. تأكد من تصميم مسار الدخول بحيث يسمح بتصريف الهواء قبل دخول المستشعر.
3. تنبيه “SST”: إذا فشل الجهاز في اختبار ملاءمة النظام (System Suitability Test)، فهذا غالباً ما يعني أن لمبة الـ UV ضعفت أو أن هناك تلوثاً بكتيرياً داخل أنابيب الجهاز نفسه.
