MOOG SM23165DT-DE-PB

MOOG SM23165DT-DE-PB

د.إ8,888.00

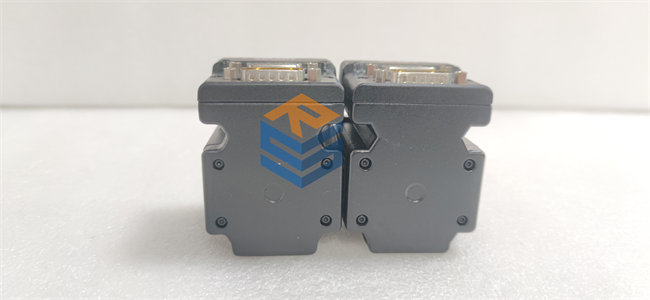

رقم الجزء SM23165DT-DE-PB هو محرك مؤازر متكامل (Integrated SmartMotor) من شركة MOOG (سلسلة Animatics سابقاً). هذا الجهاز هو حل متطور يجمع بين المحرك، وحدة التحكم (Controller)، مضخم التيار (Amplifier)، ومحول الإشارات (Encoder) في وحدة مدمجة واحدة، مما يلغي الحاجة إلى كابلات طويلة ويقلل من التعقيد الميكانيكي في أنظمة الأتمتة.

تحليل مواصفات الجزء (SM23165DT-DE-PB)

  • سلسلة SM23: يشير إلى حجم الإطار (NEMA 23)، وهو حجم قياسي صناعي يوفر توازناً ممتازاً بين عزم الدوران والحجم.
  • النموذج المتكامل (DT): يعكس وجود محرك ذو عزم دوران مرتفع مع ميزات تحكم متقدمة.
  • نوع الواجهة (DE): غالباً ما يشير إلى نوع توصيلات الطاقة والإشارات المتوفرة (Connectors).
  • بروتوكول الاتصال (PB): يرمز إلى PROFIBUS، وهو بروتوكول اتصال صناعي قياسي يسمح للمحرك بالاتصال مباشرة بشبكات التحكم الصناعية (PLC) لتبادل البيانات والتحكم في الحركة.
احصل على عرض أسعار
التصنيف:

الوصف

رقم الجزء SM23165DT-DE-PB هو محرك مؤازر متكامل (Integrated SmartMotor) من شركة MOOG (سلسلة Animatics سابقاً). هذا الجهاز هو حل متطور يجمع بين المحرك، وحدة التحكم (Controller)، مضخم التيار (Amplifier)، ومحول الإشارات (Encoder) في وحدة مدمجة واحدة، مما يلغي الحاجة إلى كابلات طويلة ويقلل من التعقيد الميكانيكي في أنظمة الأتمتة.

تحليل مواصفات الجزء (SM23165DT-DE-PB)

  • سلسلة SM23: يشير إلى حجم الإطار (NEMA 23)، وهو حجم قياسي صناعي يوفر توازناً ممتازاً بين عزم الدوران والحجم.
  • النموذج المتكامل (DT): يعكس وجود محرك ذو عزم دوران مرتفع مع ميزات تحكم متقدمة.
  • نوع الواجهة (DE): غالباً ما يشير إلى نوع توصيلات الطاقة والإشارات المتوفرة (Connectors).
  • بروتوكول الاتصال (PB): يرمز إلى PROFIBUS، وهو بروتوكول اتصال صناعي قياسي يسمح للمحرك بالاتصال مباشرة بشبكات التحكم الصناعية (PLC) لتبادل البيانات والتحكم في الحركة.

الميزات التقنية الرئيسية

  • نظام التغذية الراجعة (Closed-loop): يحتوي على جهاز تشفير (Encoder) مدمج بدقة عالية، مما يضمن دقة تحديد الموقع والسرعة وتصحيح أي خطأ ميكانيكي لحظياً.
  • التحكم الذكي: يمكن للمحرك تنفيذ برامج منطقية معقدة (Scripting) بشكل مستقل بفضل الذاكرة المدمجة، مما يخفف الحمل عن وحدة التحكم المركزية (PLC).
  • الاتصال: عبر بروتوكول PROFIBUS، يمكن دمج المحرك بسهولة في بيئات الأتمتة التي تعتمد على منصات Siemens أو أنظمة تحكم صناعية تدعم هذا البروتوكول.

إرشادات التشغيل والصيانة (SOP)

  1. البرمجة: يتم تهيئة وإعداد المحرك باستخدام برنامج SMI (SmartMotor Interface) من MOOG. تأكد من تحميل أحدث تعريفات ملفات الـ GSD الخاصة بـ PROFIBUS في نظام الـ PLC الخاص بك لضمان التعرف على المحرك بشكل صحيح.
  2. التوصيلات الكهربائية:
    • استخدم كابلات محمية (Shielded Cables) عالية الجودة لتقليل الضوضاء الكهرومغناطيسية.
    • يجب تأريض (Grounding) جسم المحرك جيداً لتجنب الحلقات الأرضية التي قد تسبب فقدان الاتصال عبر بروتوكول PROFIBUS.
  3. التبريد: على الرغم من كفاءته، يوصى دائماً بتركيب المحرك على أسطح معدنية (Heat Sinks) لضمان تشتيت الحرارة بفعالية أثناء العمل تحت أحمال عالية مستمرة.
  4. بيئة العمل: صُممت هذه المحركات للعمل في بيئات صناعية، لكن تأكد من حمايتها من السوائل المباشرة أو الغبار الكثيف إذا لم تكن الوحدة مصنفة بتصنيف حماية (IP rating) مرتفع للتطبيق الخاص بك.

نصائح تقنية (Technical Tips)

  • تجنب “الأخطاء المكتومة”: إذا فقد المحرك اتصاله عبر PROFIBUS، افحص دائماً مقاومة نهاية الخط (Terminating Resistor) في شبكة PROFIBUS، حيث إن أي خطأ في توصيل الشبكة هو السبب الأكثر شيوعاً لمشاكل التواصل.
  • النسخ الاحتياطي: احرص دائماً على أخذ نسخة من الكود (Script) المحمل على ذاكرة المحرك. في حالة استبدال الوحدة مستقبلاً، ستحتاج لهذا الكود لاستعادة وظائف المحرك السابقة.
