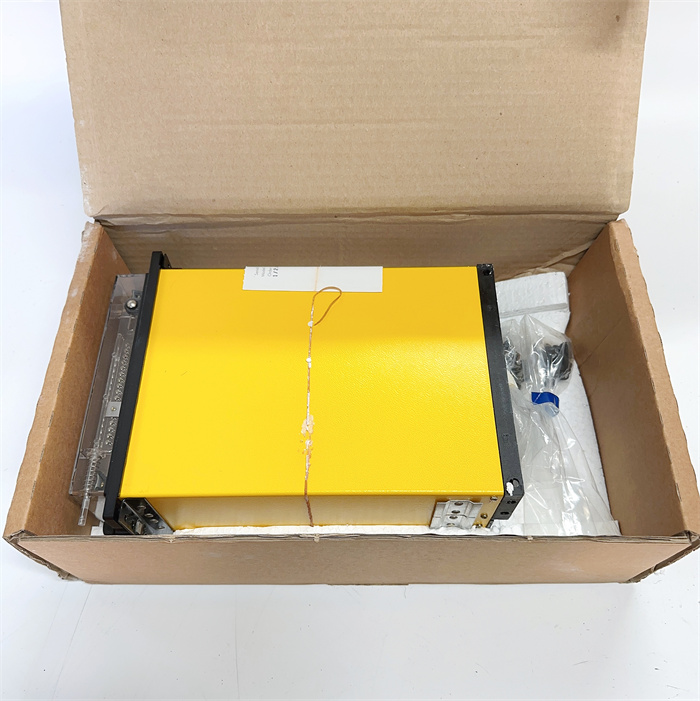

MVAA13B1BA0784A CONVERTEAM

الوصف

Product Introduction

تعتبر اللوحة MVAA13B1BA0784A جزءاً لا يتجزأ من منظومة التحكم في محركات ALSPA MV3000، حيث تلعب دور الوسيط الحيوي في نقل ومعالجة إشارات التحكم الحساسة. في بيئة العمل الصناعية، تعتمد دقة استجابة المحرك للأوامر على سلامة الدوائر الموجودة على هذه اللوحة، مما يجعل أي خلل فيها سبباً مباشراً في حدوث عدم استقرار في السرعة أو العزم، أو حتى توقف النظام بالكامل مع ظهور رسائل خطأ معقدة (Drive Faults).

ما يميز الموديل MVAA13B1BA0784A هو قدرته العالية على تصفية الضوضاء الكهربائية الناتجة عن تبديل الـ IGBTs بقدرات عالية، حيث تضمن المسارات المحمية داخل اللوحة وصول الإشارات المرجعية (Reference Signals) بنقاء تام. بالنسبة لمهندس المشتريات الفنية، الحصول على هذه القطعة بالرقم التسلسلي الدقيق 0784A يعد أمراً حاسماً، لأن أي اختلاف في الإصدار قد يؤدي إلى عدم توافق في بروتوكولات الإشارة الداخلية (Signal Handshaking).

Key Technical Specifications

(SOP Quality Transparency)

لأن هذه اللوحة (MVAA13B1BA0784A) تحتوي على دوائر معالجة دقيقة، فإننا نطبق بروتوكول فحص صارم:

1. الفحص تحت المجهر الرقمي: نتأكد من عدم وجود أي “احتراق مجهري” في المقاومات الصغيرة أو المكثفات السطحية (SMD) التي قد تتأثر بمرور الزمن أو تقلبات الجهد.
2. اختبار الحقن الإشاري: نقوم بحقن إشارات تماثلية (مثلاً 0-10V أو 4-20mA) ومراقبة خرج اللوحة على أجهزة القياس للتأكد من خطية الاستجابة (Linearity) وعدم وجود انحراف (Drift).
3. فحص التوافقية (Continuity Test): اختبار جميع نقاط التوصيل في الموصل الرئيسي للتأكد من عدم وجود أي دبابيس (Pins) منحنية أو متآكلة تسبب تقطعاً في الإشارة.
4. التطهير الكيميائي: تنظيف اللوحة بمواد خاصة لإزالة أي آثار للكربنة أو الأتربة الموصلة التي قد تتراكم نتيجة سنوات العمل في المواقع.
5. التغليف الآمن: وضع اللوحة في حقيبة ESD مع طبقة فقاعية (Bubble wrap) مضادة للصدمات لضمان وصولها بحالة المصنع.

(Technical Pitfall Guide)

❗ تطابق الرموز: تأكد من أن اللاحقة 0784A تتطابق تماماً مع القطعة الموجودة لديك. شركة Converteam قد تصدر لوحات بنفس البداية ولكن مع نهايات مختلفة، مما يعني اختلافاً في جهد الإشارة أو وظيفة بعض المنافذ.

❗ التعامل مع الكابلات الشريطية (Ribbon Cables): عند تركيب MVAA13B1BA0784A، احذر بشدة عند توصيل الكابلات الشريطية. هذه الكابلات غالباً ما تصبح هشة مع الحرارة، وأي كسر في أحد شعيراتها سيؤدي إلى فقدان إشارات حرجة دون ظهور إنذار واضح.

❗ تفريغ الشحنات: ❗ تحذير: هذه اللوحة حساسة جداً للكهرباء الساكنة. يجب على الفني ارتداء سوار التأريض (Wrist Strap) قبل إخراجها من الكيس؛ لمسة واحدة خاطئة قد تقتل المعالج الصغير الموجود عليها.

❗ فحص مصدر الطاقة 24V: قبل تركيب اللوحة الجديدة، تأكد من أن مصدر الطاقة الذي يغذي الكارت يعطي 24V مستقرة. إذا كان المصدر تالفاً (Ripple عالي)، فإنه سيحرق اللوحة الجديدة فور تركيبها.

Installation & Configuration Guide

1. التحضير: افصل الطاقة تماماً عن الـ Drive وقم بتأمين القاطع (Lock-out/Tag-out). صور وضع الكابلات والموصلات قبل فك القديمة.
2. الفك: قم بفك براغي التثبيت البلاستيكية بحذر. تأكد من عدم سقوط أي برغي داخل وحدة القوى (Power Module) لتجنب حدوث ماس كهربائي لاحقاً.
3. التركيب: قم بمحاذاة الموصلات الخلفية بدقة واضغط ببطء. تأكد من أن جميع “الكليسات” (Clips) قد أغلقت بإحكام على أطراف الكابلات.
4. التشغيل: ابدأ بتشغيل نظام التحكم (Control Supply) فقط دون جهد القدرة (Main Power). راقب شاشة الأعطال؛ إذا لم تظهر رسائل “Interface Error”، يمكنك الانتقال لمرحلة التشغيل الكامل.

Frequently Asked Questions (FAQ)

• هل يمكنني استخدام هذه اللوحة في أي موديل من ALSPA MV3000؟ تستخدم غالباً في أحجام “Frame Size” معينة. يجب التأكد من مطابقة رقم القطعة MVAA13B1BA بالكامل مع مخطط النظام الخاص بك.
• اللوحة القديمة تظهر عليها علامات اصفرار، هل هذا يعني أنها تالفة؟ الاصفرار غالباً ناتج عن الحرارة المستمرة. قد تعمل اللوحة، لكنه مؤشر قوي على أن المكونات وصلت لنهاية عمرها الافتراضي (End of Life)، والاستبدال الاستباقي أفضل من التوقف المفاجئ.
• هل أحتاج لاستخدام برنامج DriveWindow عند استبدال هذه اللوحة؟ عادة لا تحتاج لبرمجة إذا كنت تستبدل نفس الموديل، فالإعدادات مخزنة في كارت المعالج الرئيسي، وهذه اللوحة هي مجرد “منفذ” للإشارات.
• ماذا لو ركبت اللوحة واستمر ظهور عطل “Analog Input Fault”؟ في هذه الحالة، المشكلة قد تكون في الكابل الواصل للوحة أو في الحساس (Sensor) الخارجي. اللوحة 0784A هي جزء من السلسلة، ويجب فحص الحلقة بالكامل.
