REXROTH VT-HNC100-1-23/M-08-P-0

الوصف

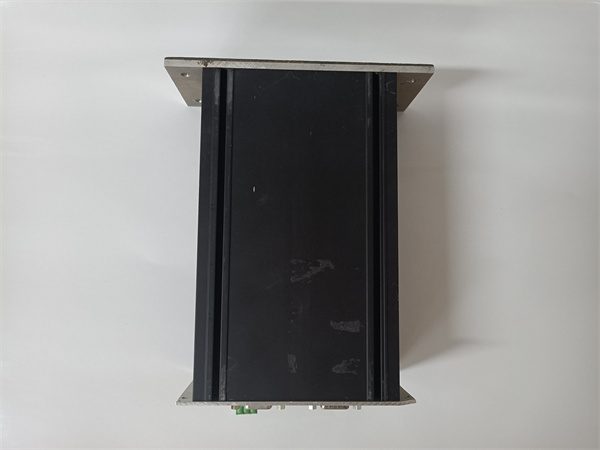

REXROTH VT-HNC100-1-23/M-08-P-0: وحدة تحكم محور رقمية متقدمة

وصف موجز للمنتج

تُعد REXROTH VT-HNC100-1-23/M-08-P-0 وحدة تحكم محور رقمية (Digital Axis Controller) عالية الأداء من Bosch Rexroth (سابقًا Indramat). تُصمم هذه الوحدة القابلة للبرمجة للتحكم الدقيق في حلقات مغلقة (closed-loop control) لكل من المحركات الهيدروليكية والكهربائية. تُبنى لتتحمل الظروف الصناعية القاسية، مع مقاومة قوية للتداخل والاهتزازات والصدمات والظروف المناخية المتنوعة، مما يجعلها مثالية للتطبيقات التي تتطلب دقة وموثوقية عالية.

• نوع المنتج: وحدة تحكم محور رقمية (Digital Axis Controller).
• الشركة المصنعة: Bosch Rexroth (Indramat).
• الوظيفة الرئيسية: التحكم الدقيق في الموقع والسرعة والضغط للمحركات الهيدروليكية والكهربائية.
• التطبيق الأساسي: أدوات الآلة، آلات معالجة البلاستيك، الآلات الخاصة، المكابس، وأنظمة الأتمتة الصناعية ذات المحركات الدقيقة.

وصف تفصيلي للمنتج

في مجال الأتمتة الصناعية، يُعد التحكم الدقيق في حركة المحاور أمرًا بالغ الأهمية للعديد من العمليات، من تشغيل أدوات الآلة إلى التحكم في المكابس. توفر سلسلة HNC100 من Rexroth حلولًا متطورة لهذا الغرض، وتُعد VT-HNC100-1-23/M-08-P-0 جزءًا أساسيًا من هذه العائلة.

يُمكن تفكيك رقم الجزء لفهم ميزاته المحددة:

• VT-HNC100: يُشير إلى سلسلة HNC100 من وحدات التحكم الرقمية المحورية من Rexroth. “HNC” تعني “Hydraulics-capable NC Control” (تحكم NC قادر على التعامل مع الأنظمة الهيدروليكية).
• -1: يُشير إلى أن الوحدة تُخصص للتحكم في محور هيدروليكي واحد.
• -23: يُشير إلى إصدار البرنامج الثابت (firmware) أو مراجعة معينة للوحدة، غالبًا ما يُشير إلى تكوين داخلي أو مجموعة ميزات.
• M: يُشير إلى نوع الهيكل أو طريقة التثبيت، وغالبًا ما يعني “Montage” أو التثبيت على حامل (rack mounting).
• -08: يُشير إلى عدد المدخلات والمخرجات الرقمية، في هذه الحالة، 8 مدخلات ومخرجات رقمية.
• -P-0: يُشير إلى خيارات اتصال محددة أو ميزات إضافية، وغالبًا ما تتعلق بالواجهات الميدانية أو بروتوكولات الاتصال.

الميزات والوظائف الرئيسية لوحدة VT-HNC100-1-23/M-08-P-0:

1. تحكم رقمي في الحلقة المغلقة: تُوفر تحكمًا دقيقًا في الموقع، السرعة، والضغط (أو القوة) باستخدام خوارزميات متقدمة، مما يُضمن الأداء الأمثل للمحركات.
2. معالج MC68376: تُشغل بواسطة معالج MC68376 (16/32 بت) لضمان المعالجة السريعة والدقيقة لبيانات التحكم.
3. دعم المحركات الهيدروليكية والكهربائية: تصميم مرن يُمكنها من التحكم الفعال في كلا النوعين من المحركات، مما يُوسع نطاق تطبيقاتها.
4. واجهات قياس متعددة: تُدعم أنواعًا مختلفة من أنظمة القياس، بما في ذلك:
   • مُشفّرات تزايدية (Incremental encoders): (عادةً TTL).
   • مُشفّرات مطلقة (Absolute encoders): (SSI أو EnDat).
   • مدخلات تناظرية: لـ $\pm 10V$ أو $4-20mA$ للمواقع، الضغط، أو القوة.
5. مدخلات ومخرجات مرنة: تحتوي على 8 مدخلات ومخرجات تبديل رقمية مرنة.
6. واجهات اتصال متقدمة: تُدعم بروتوكولات الاتصال الميدانية مثل Profibus DP، وCANopen، وINTERBUS-S (قد تختلف حسب التكوين الدقيق)، مما يُمكّنها من التكامل مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة التحكم العليا.
7. ذاكرة مدمجة: تُتضمن ذاكرة Flash EPROM (1MB)، وEEPROM (8KB)، وRAM (256KB) لتخزين البرامج والبيانات.
8. تصميم قوي للمناخات الصناعية: صُممت لتكون مقاومة للتداخل الكهرومغناطيسي (EMC)، والاهتزازات، والصدمات، ودرجات الحرارة المتنوعة (عادةً من $0$ إلى $50$ درجة مئوية)، مما يجعلها موثوقة في البيئات الصناعية الصعبة.
9. قابلة للبرمجة: تُبرمج وتُهيأ باستخدام برامج الكمبيوتر الشخصي مثل WIN-PED، مما يُوفر أدوات قوية لتعريف المهام، وإعداد المعلمات، والتشخيص.

تُعد هذه الوحدة أساسية لتحقيق أداء عالي ودقة في أنظمة التحكم في الحركة المعقدة.

الميزات الأساسية والفوائد الجوهرية

• تحكم دقيق وموثوق: تُوفر تحكمًا في الحلقة المغلقة عالي الدقة للموقع والسرعة والضغط، مما يحسن من جودة العملية.
• مرونة التطبيق: تُدعم المحركات الهيدروليكية والكهربائية على حد سواء، مما يُوسع من نطاق استخدامها.
• تصميم صناعي متين: تُبنى لتحمل البيئات القاسية، مما يضمن استقرار التشغيل وعمرًا طويلاً.
• تكامل سهل: تُوفر واجهات اتصال قياسية صناعية للتكامل السلس مع أنظمة التحكم العليا.
• تشخيص متقدم: تُدعم التشخيص والبرمجة عبر البرامج المخصصة، مما يُسهل الصيانة واستكشاف الأخطاء.

المواصفات الفنية

مجالات التطبيق

تُستخدم REXROTH VT-HNC100-1-23/M-08-P-0 في مجموعة واسعة من التطبيقات الصناعية التي تتطلب تحكمًا دقيقًا وموثوقًا في المحاور:

• أدوات الآلة (Machine Tools): للتحكم في حركة محاور التشغيل، مثل آلات الطحن والخرط.
• آلات معالجة البلاستيك: في آلات الحقن والنفخ للتحكم الدقيق في حركة القوالب والحقن.
• المكابس (Presses): للتحكم الدقيق في القوة والموضع في المكابس الهيدروليكية أو الكهربائية.
• الآلات الخاصة: في آلات التصنيع المخصصة التي تتطلب تحكمًا فريدًا في الحركة.
• الروبوتات: في بعض تطبيقات الروبوتات الصناعية للحركة الدقيقة.
• اختبار المنصات (Test Benches): لإعادة إنتاج ظروف الحركة بدقة في بيئات الاختبار.

منتجات ذات صلة قد تهمك

تتكامل REXROTH VT-HNC100-1-23/M-08-P-0 مع مكونات Rexroth الأخرى لتشكيل أنظمة تحكم كاملة:

• صمامات Rexroth التناسبية أو المؤازرة (Proportional or Servo Valves): التي تتحكم فيها وحدة HNC100 لضبط تدفق السائل الهيدروليكي.
• مضخات Rexroth الهيدروليكية (Hydraulic Pumps): التي تُوفر الطاقة الهيدروليكية للنظام.
• المحركات الكهربائية (Electric Motors): التي تُتحكم فيها الوحدة في تطبيقات الحركة الكهربائية.
• وحدات PLC (Programmable Logic Controllers): التي تُوفر المنطق العام للنظام وتتصل بوحدة HNC100 عبر بروتوكولات الحقل.
• المُشفّرات (Encoders): المستشعرات التي تُوفر التغذية الراجعة للموقع إلى وحدة HNC100.
• برنامج WIN-PED: الأداة البرمجية المستخدمة لتهيئة وبرمجة وتشخيص وحدة HNC100.
• وحدات تزويد الطاقة (Power Supply Units): لتوفير الطاقة اللازمة لوحدة التحكم والمكونات ذات الصلة.
