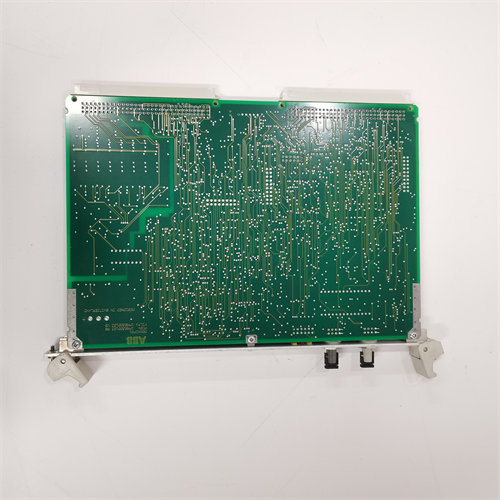

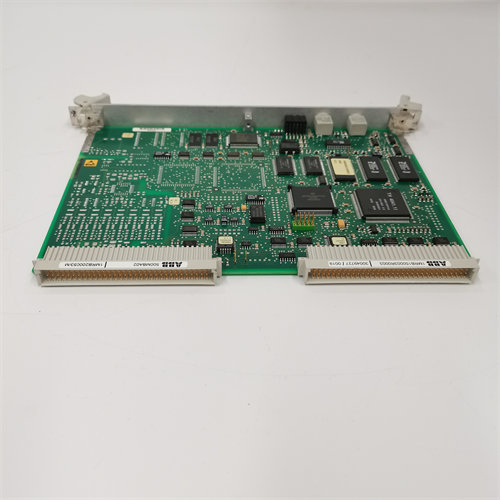

1MRB150003R0002 ABB 500MBA01

الوصف

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، أعددت لك التحليل الفني لوحدة ABB 500MBA01 (الرقم المرجعي 1MRB150003R0002). تُعد هذه الوحدة “لوحة واجهة الناقل المركزي” (Bus Interface Module)، وهي المكون الذي يربط بين وحدات التحكم والرفوف (Subracks) في أنظمة ABB MODAN و Procontrol P13.

 (عناوين المنتج)

1. وحدة ABB 500MBA01 الأصلية – واجهة الناقل للأنظمة الموزعة
2. ABB 1MRB150003R0002 (500MBA01) – بطاقة الربط البيني والاتصال الداخلي
3. قطع غيار ABB الأصلية – وحدة Bus Adapter لأنظمة التحكم في الطاقة
4. ABB 500MBA01 Module – ضمان تدفق البيانات بين المعالج ووحدات الإدخال/الإخراج
5. مكون ABB 1MRB150003R0002 – الربط الهيكلي لأنظمة الأتمتة المتقدمة

 (وصف موجز)

• الوظيفة: تعمل وحدة 500MBA01 كجسر اتصال (Bridge) داخل رفوف التحكم. هي المسؤولة عن ربط “الناقل المحلي” (Local Bus) الخاص بمجموعة من الكروت بـ “ناقل النظام” (System Bus) الرئيسي، مما يسمح بتبادل البيانات والتعليمات بين وحدات المعالجة المركزية (مثل 500CMP) والوحدات الطرفية (I/O).
• الأهمية: بدون هذه الوحدة، لا يمكن للمعالج الرئيسي الوصول إلى إشارات الحقول (التيارات، الجهود، وحالات القواطع) الموجودة على الكروت الأخرى في نفس الرف.
• التقنية: تعتمد على دوائر منطقية عالية السرعة لضمان نقل البيانات بدون تأخير (Latency)، وهو أمر حرج في أنظمة حماية الشبكات الكهربائية حيث تُقاس الاستجابة بالملي ثانية.

 (الوصف التفصيلي)

1. معمارية ربط الناقل (Bus Architecture)

تؤدي 500MBA01 دوراً محورياً في استقرار النظام:

• توزيع العناوين (Addressing): تساعد في تنظيم عناوين الكروت المختلفة على الناقل لضمان وصول البيانات للوجهة الصحيحة دون تداخل.
• موازنة الإشارة: تقوم بتقوية وتثبيت إشارات البيانات الرقمية التي تمر عبر اللوحة الخلفية (Backplane) للرف، مما يقلل من احتمالية حدوث أخطاء في البيانات نتيجة الضوضاء الكهربائية.

2. ميزات التوافق والاعتمادية

• تصميم الخدمة الشاقة: مصممة لتعمل في كبائن التحكم التي تتعرض لدرجات حرارة متفاوتة، مع حماية عالية ضد الاهتزازات الميكانيكية.
• سهولة الصيانة: تدعم خاصية التعرف التلقائي في بعض التكوينات، مما يسهل عملية استبدالها دون الحاجة لإعادة برمجة معقدة لنظام الاتصالات الداخلي.
• الحماية الكهربائية: مزودة بدوائر حماية ضد القصر الكهربائي في خطوط البيانات، مما يمنع تعطل الرف بالكامل في حال فشل أحد الكروت الطرفية.

3. التطبيقات النموذجية

• أنظمة التحكم في محطات التوليد: الربط بين وحدات التحكم في التوربينات والمولدات.
• لوحات التوزيع الذكية: تجميع بيانات المراقبة من مئات النقاط الرقمية والتناظرية وإرسالها عبر ناقل النظام.
• أنظمة Procontrol P13: تعتبر جزءاً أساسياً في صيانة وتحديث أنظمة التحكم الكلاسيكية من ABB التي لا تزال تعمل بكفاءة في المحطات الكبرى.

المواصفات الفنية (Technical Data)

(تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB 500MBA01 في سلامة تدفق البيانات. أي خلل في وحدة واجهة الناقل قد يؤدي إلى فقدان الاتصال بمجموعة كاملة من وحدات الإدخال والإخراج، مما يعطل وظائف التحكم والوقاية. الحصول على هذه الوحدة الأصلية من RUNSHENG يضمن لك الحفاظ على التوقيت الزمني الدقيق (Sync) لنقل البيانات، وهو أمر حيوي جداً لتنسيق عمليات الفصل والوصل في المحطات الكهربائية.
