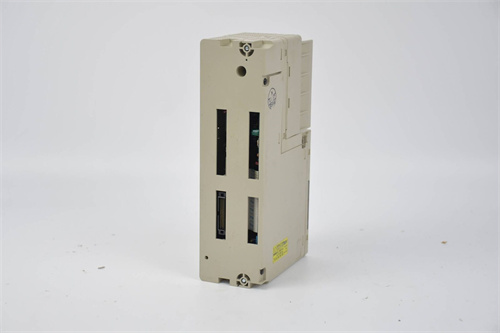

ABB 07BR61R1 GJV3074376R1

الوصف

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد التحليل الفني لوحدة ABB 07BR61R1 (الرقم المرجعي GJV3074376R1). تُصنف هذه الوحدة كلوحة “ناقل النظام” (System Bus Road) أو وحدة توسعة الاتصالات، وهي جزء حيوي من نظام الأتمتة الشهير ABB Advant Controller 31 (AC31).

 (عناوين المنتج)

1. وحدة ABB 07BR61R1 الأصلية – وحدة توصيل ناقل النظام AC31
2. ABB 07BR61R1 (GJV3074376R1) – بطاقة الربط الشبكي والتوسعة الرقمية
3. قطع غيار ABB الأصلية – وحدة Bus Connection لنظام Advant Controller
4. ABB 07BR61R1 Module – ضمان استقرار نقل البيانات في الشبكات الصناعية
5. مكون ABB GJV3074376R1 – الموثوقية الألمانية في أنظمة التحكم الموزعة

 (وصف موجز)

• الوظيفة: تعمل وحدة 07BR61R1 كواجهة ربط أساسية لتوسيع نطاق نظام التحكم AC31. تتيح للمعالج الرئيسي الاتصال بوحدات الإدخال والإخراج الموزعة (Remote I/O) عبر مسافات طويلة، مما يقلل من تكاليف الأسلاك المركزية.
• البروتوكول: تعتمد بشكل أساسي على بروتوكول CS31 الميداني، وهو بروتوكول من تطوير ABB يتميز بالسرعة العالية والمقاومة الشديدة للتشويش الكهرومغناطيسي، مما يجعله مثاليًا للبيئات الصناعية القاسية.
• التصميم: تأتي بتصميم مدمج يسهل تركيبه على قضبان DIN Rail، وتتميز بواجهة توصيل واضحة تدعم الربط التسلسلي (Daisy Chain) بين عدة وحدات.

 (الوصف التفصيلي)

1. معمارية الاتصال الميداني (CS31 Bus)

تعتبر 07BR61R1 العمود الفقري للاتصالات في نظام AC31:

• نطاق التغطية: تتيح الوحدة ربط ما يصل إلى 31 وحدة طرفية بمسافة تصل إلى 500 متر (أو أكثر باستخدام مكررات الإشارة)، مما يسهل إدارة المصانع الكبيرة.
• تزامن البيانات: تضمن الوحدة تحديث بيانات الإدخال والإخراج في دورات زمنية ثابتة وقصيرة جدًا، وهو أمر حيوي لتطبيقات التحكم في الحركة والسرعة.

2. ميزات القوة والاعتمادية

• العزل الكهربائي: المنافذ محمية بعزل داخلي لمنع انتقال الأعطال الكهربائية من الكابلات الميدانية إلى المعالج الرئيسي، مما يحمي “عقل” النظام من التلف.
• التشخيص الذكي: تحتوي الوحدة على مؤشرات LED توضح حالة الاتصال (Bus Activity) وحالة الوحدة (Unit Status). في حال انقطاع الكابل، تومض المصابيح بنمط معين يساعد الفني على تحديد موقع القطع فوراً.
• الذاكرة المدمجة: تخزن الوحدة إعدادات العنونة (Addressing) الخاصة بها، مما يسهل عملية استبدالها السريع “Plug and Play” دون الحاجة لإعادة برمجة النظام بالكامل.

3. التطبيقات النموذجية

• أنظمة التكييف والتهوية (HVAC) الكبرى: للتحكم في مراوح ومضخات موزعة على طوابق متعددة.
• خطوط التجميع والإنتاج: ربط الحساسات والمحركات الموجودة على مسافات بعيدة من لوحة التحكم المركزية.
• محطات معالجة المياه: مراقبة الخزانات والمضخات المتباعدة جغرافيًا داخل المنشأة.

المواصفات الفنية (Technical Data)

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB 07BR61R1 في تبسيط الأنظمة المعقدة. بدلاً من سحب مئات الكابلات من الحساسات إلى لوحة التحكم، تسمح لك هذه الوحدة باستخدام كابل واحد فقط لنقل كافة البيانات. الحصول على هذه الوحدة الأصلية من RUNSHENG يضمن لك الحفاظ على استقرار شبكة CS31، ويمنع حوادث “فقدان الحزمة” (Packet Loss) التي قد تؤدي لتوقف مفاجئ في خطوط الإنتاج.
