ABB 07DC92

الوصف

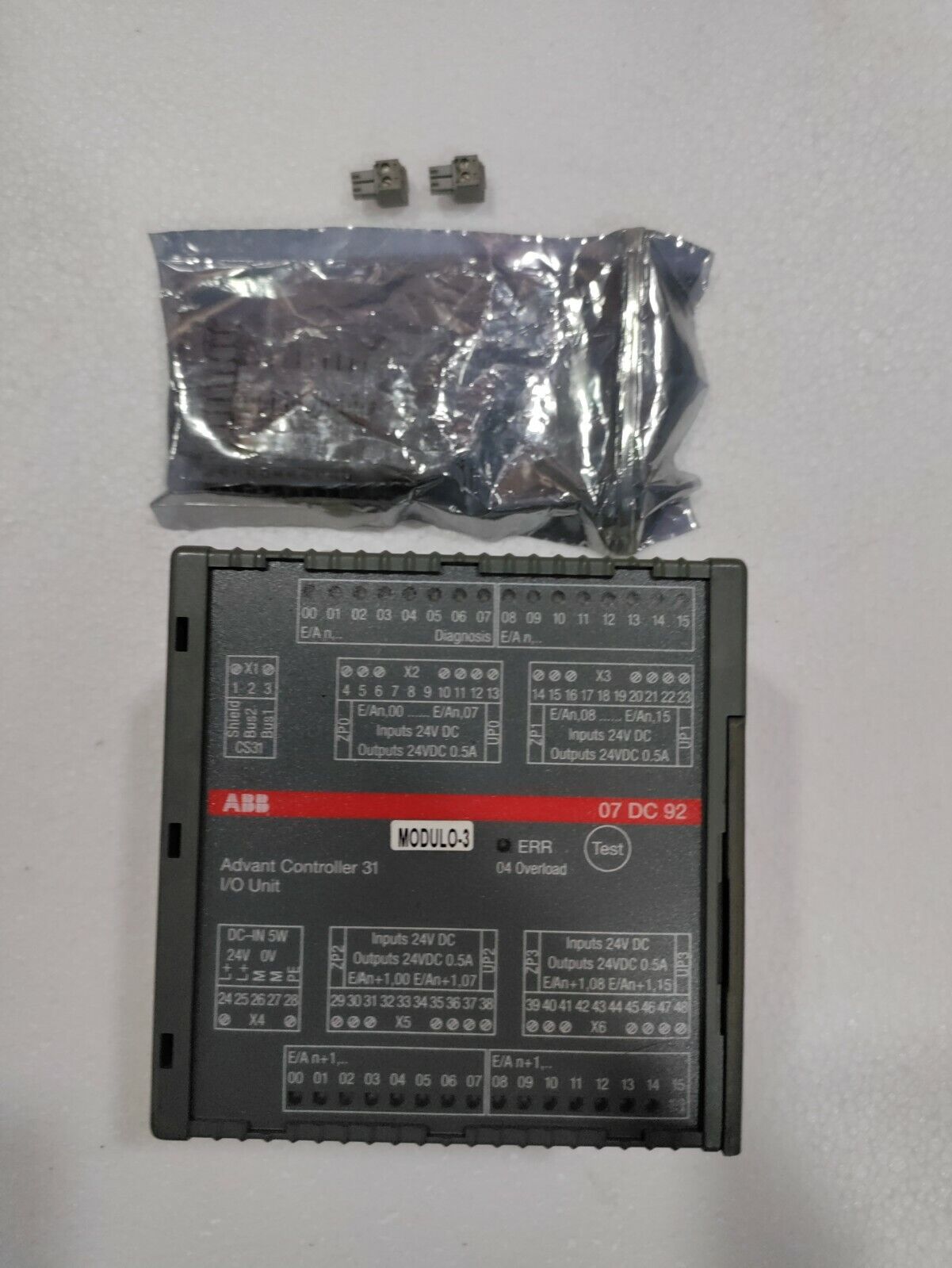

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لوحدة ABB 07DC92. تُعد هذه الوحدة مكوناً حيوياً ضمن نظام التحكم المنطقي المبرمج (PLC) الكلاسيكي Advant Controller 31 (AC31)، وهي مصممة للعمل كوحدة إدخال وإخراج رقمية (Digital I/O) موزعة أو مركزية.

 (عناوين المنتج)

1. وحدة ABB 07DC92 الأصلية – وحدة الإدخال والإخراج الرقمية لنظام AC31
2. ABB 07DC92 (GJR5252200R0101) – وحدة تحكم وتوسعة رقمية بـ 32 قناة
3. قطع غيار ABB الأصلية – وحدة I/O موزعة لسلسلة Advant Controller
4. ABB 07DC92 PLC Module – حلول التحكم الرقمي الموثوقة للتطبيقات الصناعية
5. وحدة التوسعة ABB 07DC92 – أداء مستقر في أنظمة الأتمتة المعتمدة على ناقل CS31

(وصف موجز)

• الوظيفة: تعمل 07DC92 كوحدة إدخال وإخراج رقمية مدمجة. توفر عدداً كبيراً من النقاط (32 قناة) في هيكل واحد، مما يجعلها مثالية للأنظمة التي تتطلب مراقبة عدد كبير من الحساسات والتحكم في العديد من المشغلات (Actuators).
• الارتباط الشبكي: تتصل الوحدة بوحدة المعالجة المركزية (CPU) عبر ناقل المجال CS31 Bus، وهو ناقل تسلسلي عالي السرعة يتيح تركيب الوحدات بعيداً عن كابينة التحكم الرئيسية.
• الاستخدام: تُستخدم على نطاق واسع في خطوط التجميع، أنظمة مناولة المواد، وفي تحديث الآلات القديمة التي تعتمد على نظام AC31 لضمان استمرارية التشغيل.

(الوصف التفصيلي)

1. كثافة القنوات والمرونة

تتميز 07DC92 بتصميم يوفر كثافة عالية من النقاط الرقمية:

• توزيع القنوات: تحتوي الوحدة عادةً على 32 قناة رقمية قابلة للتكوين كمداخل أو مخارج (حسب الإصدار والضبط)، مما يوفر مرونة فائقة لمهندسي التصميم.
• الجهد التشغيلي: تعمل المداخل والمخارج بجهد قياسي 24V DC، وهو الجهد المتوافق مع معظم الحساسات والمفاتيح الصناعية.
• المخارج: تعتمد المخارج على تقنية الترانزستور، مما يضمن سرعة استجابة عالية وعمراً افتراضياً طويلاً مقارنة بالمخارج المعتمدة على الريليهات.

2. الاتصال عبر ناقل CS31

• النظام الموزع: بفضل بروتوكول CS31، يمكن لـ 07DC92 العمل كـ “Remote I/O”. هذا يقلل من تعقيد الكابلات داخل المصنع حيث يتم وضع الوحدة بالقرب من الماكينة وربطها بسلكين فقط لنظام التحكم.
• التشخيص الذاتي: الوحدة مزودة بمؤشرات ضوئية (LEDs) في الواجهة الأمامية لمراقبة حالة كل قناة على حدة، بالإضافة إلى مؤشرات لحالة الطاقة (Power) وأخطاء الناقل (Bus Error)، مما يسهل عملية استكشاف الأعطال وإصلاحها.

3. المتانة والاعتمادية

• تصميم Eurocard/Modular: تأتي في غلاف بلاستيكي قوي مصمم للتركيب على قضيب DIN rail، مما يحمي الدوائر الإلكترونية من الغبار والاهتزازات.
• العزل الكهربائي: تتميز المداخل والمخارج بعزل كهرومغناطيسي لحماية المعالج المركزي من أي صدمات كهربائية أو تشويش ناتج عن الأحمال الحثية الضخمة (مثل المحركات).

المواصفات الفنية (Technical Data)

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB 07DC92 في قدرتها على توسيع قدرات التحكم الرقمي بأقل تكلفة مساحة. بالنسبة للمصانع التي لا تزال تعتمد على نظام AC31، فإن الحصول على هذه الوحدة من RUNSHENG يضمن عدم الحاجة لاستبدال النظام بالكامل عند تعطل أحد الأجزاء، مما يوفر نفقات رأسمالية ضخمة. كما أن دعمها لبروتوكول CS31 يجعلها حلاً ممتازاً لإضافة وظائف جديدة للماكينة بسهولة.
