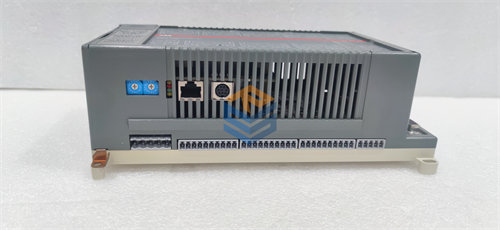

ABB 07KT98
⁦ABB 07KT98⁩ - الصورة ⁦2⁩

ABB 07KT98

د.إ8,888.00

  • النموذج (Model): 07KT98
  • العلامة التجارية (Brand): ABB
  • السلسلة (Series): Advant Controller 31 (AC31)
  • الوظيفة الأساسية (Core Function): معالجة منطقية متقدمة للتحكم في العمليات والماكينات المتكاملة
  • نوع المنتج (Type): وحدة معالجة مركزية (PLC CPU)
  • المواصفات الرئيسية (Key Specs): ذاكرة برنامج واسعة، واجهات CS31، دعم متنوع لـ I/O التناظري والرقمي
احصل على عرض أسعار
التصنيف:

الوصف

SEO Titles

  1. ABB 07KT98 | وحدة تحكم منطقي (PLC) من سلسلة AC31
  2. ABB 07KT98 | معالج صناعي عالي الأداء مع واجهات اتصال مدمجة
  3. ABB 07KT98 | قطعة غيار أصلية متوفرة للأنظمة الصناعية الحرجة
  4. وحدة التحكم ABB 07KT98 | مواصفات فنية متقدمة وتوافق عالي
  5. ABB 07KT98 | دعم فني متكامل وتوريد مباشر لقطع غيار ABB

Product Core Brief

  • النموذج (Model): 07KT98
  • العلامة التجارية (Brand): ABB
  • السلسلة (Series): Advant Controller 31 (AC31)
  • الوظيفة الأساسية (Core Function): معالجة منطقية متقدمة للتحكم في العمليات والماكينات المتكاملة
  • نوع المنتج (Type): وحدة معالجة مركزية (PLC CPU)
  • المواصفات الرئيسية (Key Specs): ذاكرة برنامج واسعة، واجهات CS31، دعم متنوع لـ I/O التناظري والرقمي

Product Introduction

تعد وحدة 07KT98 من منصة ABB Advant Controller 31 (AC31) خياراً متطوراً في فئتها، حيث تجمع بين القدرة على المعالجة المنطقية والتحكم في إشارات الدخل والخرج بشكل مدمج. تُستخدم هذه الوحدة بكثافة في التطبيقات التي تتطلب دمجاً بين التحكم المنطقي والعمليات التناظرية في حزمة واحدة، مما يقلل من حجم المساحة المطلوبة داخل لوحات التحكم.

في واقع عملي، واجهتُ تحدياً في تحديث نظام قديم كان يستخدم وحدات منفصلة للتحكم والقياس؛ حيث ساعد الانتقال إلى 07KT98 في تبسيط تصميم الشبكة الميدانية وتقليل عدد الوحدات المساعدة. هذا المعالج يوفر مرونة عالية في البرمجة عبر بيئة AC31، مما يجعله مناسباً جداً لإدارة الماكينات التي تحتاج إلى استجابة سريعة وتنسيق دقيق بين محركات الأقراص (Drives) والحساسات.

Key Technical Specifications

Installation & Configuration Guide

1. مرحلة الإعداد (Pre-Installation)

  • الأمان: تأكد دائماً من فصل التيار الكهربائي. التعامل مع 07KT98 يتطلب ارتداء حزام تأريض لتجنب تلف الدوائر من الشحنات الساكنة.
  • التجهيز: ستحتاج إلى برنامج برمجة AC31 (Control Builder)، وكابل توصيل تسلسلي، بالإضافة إلى مخطط التوصيل الخاص بالماكينة.
  • النسخ الاحتياطي: اسحب البرنامج الحالي من الوحدة القديمة (Backup) واحفظه على وسيط تخزين آمن قبل البدء بعملية الفك.

2. الفك والتركيب (Removal & Installation)

  • قم بفك الموصلات الطرفية (Terminal Blocks) وتأكد من تمييز كل سلك برقمه المطابق في مخطط التوصيل.
  • استخدم مفكاً مسطحاً لضغط مشابك التثبيت الموجودة أسفل الوحدة، ثم اسحبها برفق عن سكة الـ DIN.
  • عند تركيب 07KT98، تأكد من استقامة دبابيس التوصيل الخلفية؛ أي انحناء طفيف قد يسبب فشلاً في التواصل مع الوحدات الإضافية في الـ Rack.

3. الإعداد والضبط (Configuration)

  • اضبط عناوين الشبكة (Station Address) ومعدل البود (Baud Rate) باستخدام مفاتيح الـ DIP الموجودة في الوحدة.
  • تأكد من تركيب البطارية بشكل صحيح؛ فبدونها سيتم فقدان البيانات المتغيرة (Retentive Data) عند أي انقطاع لحظي للطاقة.

4. الاختبار والتشغيل (Testing)

  • قم برفع البرنامج (Download) وتأكد من استقرار التواصل مع وحدات الـ Remote I/O المتصلة عبر ناقل CS31.
  • راقب مؤشرات الحالة على الواجهة؛ الإضاءة المستمرة لمؤشر الـ RUN تعني أن المعالج في حالة تنفيذ طبيعية.
  • تلميح: إذا واجهت رسالة “Communication Error”، تأكد من إنهاء ناقل CS31 بمقاومة (Termination Resistor) بقيمة 120 أوم عند طرفي الشبكة؛ هذا غالباً ما يحل مشاكل تداخل الإشارة (Signal Reflection).
