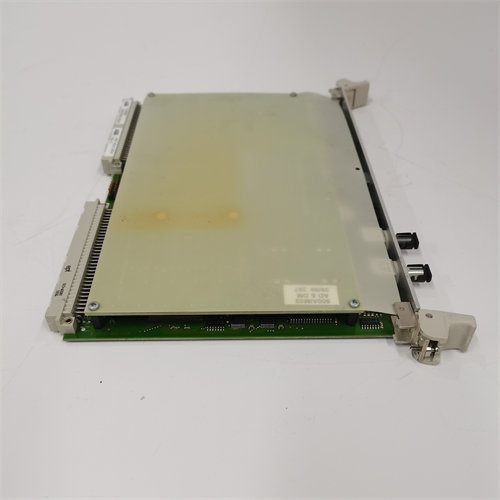

ABB 1MRB178040R1/E 500BIM11

الوصف

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد التحليل الفني لوحدة ABB 500BIM11 (الرقم المرجعي 1MRB178040R1/E). تُعد هذه الوحدة “لوحة إدخال ثنائية” (Binary Input Module) عالية الأداء، وهي جزء أساسي من أنظمة التحكم والحماية الموزعة من ABB، وتحديداً في سلسلة MODAN وأنظمة تحكم المحطات.

 (عناوين المنتج)

1. وحدة ABB 500BIM11 الأصلية – لوحة الإدخال الرقمي (Binary Input)
2. ABB 1MRB178040R1/E (500BIM11) – وحدة مراقبة الحالات والإشارات
3. قطع غيار ABB الأصلية – كرت الإدخال الثنائي لأنظمة التحكم في الطاقة
4. ABB 500BIM11 Module – معالجة إشارات الحالة بدقة وموثوقية عالية
5. مكون ABB 1MRB178040R1/E – واجهة الربط الرقمي لمحطات التحويل الكهربائي

 (وصف موجز)

• الوظيفة: تعمل وحدة 500BIM11 كوحدة استقبال للإشارات الرقمية (Binary Inputs). تقوم بمراقبة حالات الأجهزة الميدانية مثل القواطع الكهربائية (Circuit Breakers)، سكاكين التأريض، وأجهزة الإنذار، وتحويل هذه الحالات الفيزيائية إلى بيانات رقمية يفهمها نظام التحكم المركزي.
• التقنية: تتميز الوحدة بعزل ضوئي (Optical Isolation) لكل قناة إدخال، مما يحمي الدوائر الإلكترونية الداخلية من الارتفاعات المفاجئة في الجهد (Voltage Surges) والضجيج الكهربائي الشائع في المحطات.
• الإصدار /E: يشير الحرف E إلى مراجعة تقنية متطورة (Hardware Revision) توفر استقراراً أكبر في معالجة الإشارات تحت ظروف درجات الحرارة المتغيرة والتداخلات الكهرومغناطيسية.

 (الوصف التفصيلي)

1. معالجة الإشارات الرقمية (Input Processing)

تعتبر 500BIM11 حلقة الوصل بين الميدان وغرفة التحكم:

• تصفية الإشارات (Debouncing): تحتوي اللوحة على فلاتر رقمية تمنع القراءات الخاطئة الناتجة عن تذبذب التلامسات الميكانيكية (Contact Bounce)، مما يضمن دقة سجل الأحداث (Sequence of Events).
• تعدد القنوات: توفر الوحدة قنوات إدخال متعددة معزولة تماماً عن بعضها البعض، مما يسمح بمراقبة معدات مختلفة بجهود تشغيل متنوعة.

2. ميزات الحماية والاعتمادية

• العزل الجلفاني الفائق: صُممت لتتحمل جهوداً عابرة عالية تصل إلى عدة كيلوفولت، وهو أمر ضروري في تطبيقات الجهد العالي والمتوسط.
• التشخيص الذاتي: تراقب الوحدة سلامة دوائرها الداخلية باستمرار وتكتشف أي فشل في قنوات الإدخال، وترسل إشارة تنبيه لنظام الإشراف (Watchdog).
• سهولة التكوين: يتم دمجها بسهولة في رفوف التحكم (Subracks) وتدعم بروتوكولات الاتصال الداخلية لنظام ABB لضمان سرعة نقل البيانات.

3. التطبيقات النموذجية

• مراقبة وضعية القواطع: للتأكد من حالة (Open/Closed) للقواطع الرئيسية في المحطة.
• أنظمة التعشيق البيني (Interlocking): توفير بيانات الحالة اللازمة لمنع عمليات الفصل والوصل الخاطئة التي قد تؤدي لحوادث.
• تجميع إنذارات المحولات: مراقبة حساسات درجة الحرارة، مستوى الزيت، وضغط الغاز (Buchholz Relay) في المحولات الضخمة.

المواصفات الفنية (Technical Data)

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB 500BIM11 في دقة المعلومات اللحظية. في أنظمة الحماية، أي تأخير أو خطأ في معرفة حالة القاطع قد يؤدي إلى اتخاذ قرار خاطئ قد يسبب تلفاً كبيراً للمعدات. الحصول على هذه الوحدة الأصلية من RUNSHENG يضمن لك الحفاظ على سرعة الاستجابة المطلوبة ومعايير الأمان العالمية التي صُمم بها نظامك.
