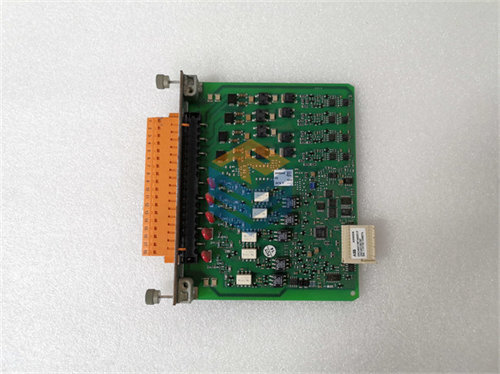

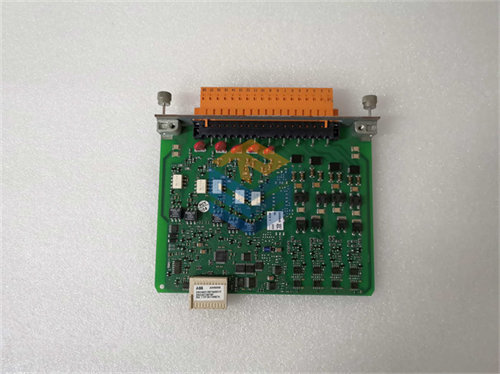

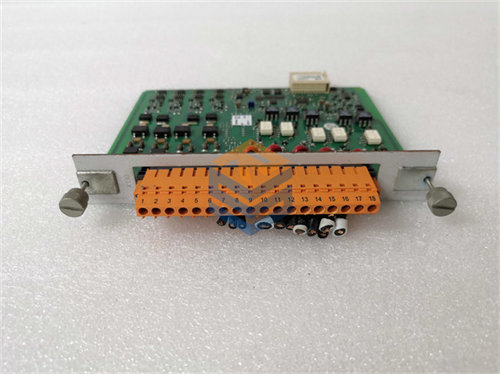

ABB 2RCA021397A0001H 2RCA013878H AIM0006

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لوحدة ABB AIM0006 (الأرقام المرجعية 2RCA021397A0001H و 2RCA013878H). تُصنف هذه الوحدة كبطاقة إدخال تناظرية (Analog Input Module) متطورة، وهي جزء لا يتجزأ من سلسلة أجهزة الحماية والتحكم Relion® 615 و 620 (مثل REF615 و REM620).

(عناوين المنتج)

1. وحدة ABB AIM0006 الأصلية – بطاقة الإدخال التناظري القياسية
2. ABB AIM0006 (2RCA021397A0001H) – وحدة قياس التيارات والجهود لأجهزة الحماية
3. قطع غيار ABB الأصلية – محول الإشارات التناظرية لسلسلة Relion
4. ABB 2RCA013878H Module – دقة عالية في مراقبة جودة الطاقة والقياس
5. مكون ABB AIM0006 – العمود الفقري للقياس الكهربائي في محطات التوزيع

(وصف موجز)

• الوظيفة: تعمل وحدة AIM0006 كمحول فيزيائي يقوم باستقبال إشارات الجهد والتيار من محولات القياس (CTs/VTs) في المحطة، وتحويلها إلى إشارات رقمية دقيقة يمكن للمعالج الرئيسي لجهاز الحماية فهمها لاتخاذ قرارات الفصل أو القياس.
• التكوين: تتميز نسخة AIM0006 بتوفير قنوات قياس مختلطة، حيث تدعم عادةً 4 مداخل للتيار (Current) و3 أو 4 مداخل للجهد (Voltage)، مما يجعلها كافية لحماية مغذي كامل (Feeder Protection).
• الاستخدام: تُركب في الفتحات المخصصة للإدخال التناظري في الجزء الخلفي من أجهزة الحماية، وهي المسؤولة مباشرة عن دقة قراءات الأمبير والفولت والقدرة (kW/kVA).

 (الوصف التفصيلي)

1. تقنية القياس والتحويل الرقمي

تعتبر AIM0006 حلقة الوصل بين القوة الكهربائية والذكاء الرقمي:

• محولات العزل المدمجة: تحتوي اللوحة على محولات تيار وجهد صغيرة وعالية الدقة توفر عزلاً جلفانياً كاملاً بين الدائرة الأولية ذات الجهد العالي والدوائر الإلكترونية الحساسة.
• المعالجة اللحظية: تدعم البطاقة معدلات أخذ عينات (Sampling Rates) عالية جداً، مما يسمح بحساب التوافقيات (Harmonics) واكتشاف الأعطال العابرة بسرعة البرق.
• التوافق مع الترددات: صُممت لتعمل بكفاءة مع أنظمة 50Hz و 60Hz، مع ميزة التعويض التلقائي لتغير التردد.

2. المواصفات الهندسية والحماية

• المقاومة الحرارية: تم تصميم المداخل لتتحمل تيارات العصر (Short Circuit Currents) العالية لفترات زمنية قصيرة دون أن تتلف اللوحة أو تفقد دقتها.
• التصميم المدمج (Plug-in): يمكن سحب البطاقة واستبدالها بسهولة، وهي ميزة أساسية في صيانة محطات الكهرباء لتقليل زمن التوقف.
• الدقة الفائقة: تلتزم الوحدة بمعايير الدقة الدولية (Class 0.5 أو أفضل للقياس)، مما يجعلها مناسبة ليس فقط للحماية، بل ولأغراض الفوترة والمراقبة الدقيقة للقدرة.

3. التطبيقات النموذجية

• حماية المغذيات (Feeder Protection): قياس تيارات الأطوار الثلاثة وتيار الأرضي (I0​) بالإضافة إلى جهود الأطوار.
• مراقبة المحركات (Motor Protection): اكتشاف عدم اتزان الأحمال أو زيادة التحميل عبر القياس الدقيق للتيار.
• أتمتة المحطات الرقمية: توفير البيانات التناظرية اللازمة لبروتوكول IEC 61850 لتحويلها إلى قيم رقمية (Sampled Values).

المواصفات الفنية (Technical Data)

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB AIM0006 في موثوقية البيانات. بدون هذه الوحدة، يكون جهاز الحماية “أعمى” عن حالة الشبكة. الحصول على هذه الوحدة الأصلية من RUNSHENG يضمن لك عدم انحراف المعايرة (Calibration Drift) مع مرور الوقت، وهو أمر حيوي لتجنب الفصل الخاطئ للمغذيات أو الفشل في اكتشاف الأعطال الحقيقية.
