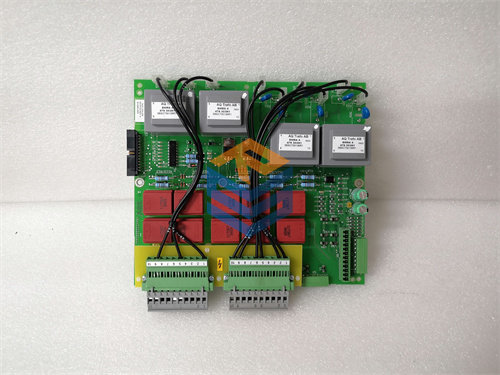

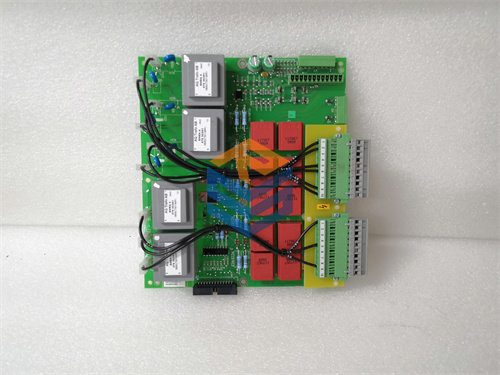

ABB 3ASC25H208 DATX100

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني للوحة ABB 3ASC25H208 المعروفة أيضاً باسم DATX100. تُعد هذه اللوحة مكوناً أساسياً في أنظمة التحكم في المحركات والجهد العالي من ABB، وتحديداً في سلسلة UNITROL وأنظمة MEGADRIVE.

 (عناوين المنتج)

1. وحدة ABB DATX100 الأصلية – لوحة واجهة النبض والإثارة
2. ABB 3ASC25H208 (DATX100) – بطاقة التحكم في بوابة الثايرستور (Gate Drive)
3. قطع غيار ABB الأصلية – لوحة الدوائر المطبوعة لأنظمة UNITROL 5000
4. ABB DATX100 Pulse Interface Board – معالجة إشارات القدرة العالية
5. مكون ABB 3ASC25H208 – استقرار فائق في أنظمة إثارة المولدات

 (وصف موجز)

• الوظيفة: تعمل وحدة DATX100 كلوحة واجهة للنبضات (Pulse Interface Board). مهمتها الرئيسية هي استقبال إشارات التحكم من المعالج وتضخيمها لتحويلها إلى نبضات قدح (Firing Pulses) قادرة على تشغيل الثايرستورات في جسور القدرة.
• التقنية: تعتمد على عزل كهربائي ومغناطيسي متطور لحماية دوائر التحكم الحساسة من التيارات العالية والضجيج الكهرومغناطيسي (EMI) الناتج عن دوائر القدرة.
• الاستخدام: تُستخدم في أنظمة الإثارة الساكنة (Static Excitation) للمولدات الكبيرة، وأنظمة البدء الناعم (Soft Starters) للمحركات المتزامنة الضخمة في الصناعات الثقيلة.

 (الوصف التفصيلي)

1. توليد نبضات القدح والتحكم في الطور

تعتبر DATX100 المسؤولة عن التوقيت الدقيق لعملية تحويل الطاقة:

• توزيع النبضات: تقوم بتوزيع نبضات القدح على 6 أو 12 ثايرستور حسب تصميم الجسر، مع ضمان تزامن كامل مع تردد الشبكة الكهربائية.
• تشكيل الموجة: تضمن اللوحة أن تكون نبضة القدح ذات “جبهة صاعدة” سريعة وقوية، وهو أمر حيوي لفتح الثايرستورات الكبيرة بشكل متزامن ومنع تلفها.

2. ميزات المراقبة والتشخيص الميداني

• التغذية المرتدة (Feedback): تقوم اللوحة بمراقبة حالة “البوابات” (Gates) للثايرستورات، وفي حال اكتشاف أي انقطاع في الكابلات أو فشل في القدح، تقوم بإرسال إشارة خطأ فورية لنظام الحماية.
• العزل القوي: صُممت اللوحة لتتحمل إجهادات الجهد العالي، وتستخدم محولات نبضية (Pulse Transformers) توفر عزلاً آمناً بين جانب التحكم وجانب القدرة.
• مؤشرات LED: مجهزة بمؤشرات ضوئية أمامية تسمح للفنيين بالتأكد من وصول إمدادات الطاقة وعمل نبضات القدح بصرياً أثناء الفحص الدوري.

3. تطبيقات نموذجية لهذا الإصدار

• محطات الطاقة: التحكم في تيار الإثارة للمولدات لضمان ثبات جهد الشبكة.
• أنظمة الـ LCI (Load Commutated Inverters): المستخدمة في محطات ضخ النفط والغاز لتشغيل المحركات الضخمة.
• معوضات الطاقة غير الفعالة (SVC): لتحسين كفاءة الشبكات الكهربائية وتقليل الفقد.

المواصفات الفنية (Technical Data)

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB DATX100 في الدقة المتناهية والموثوقية. في أنظمة القدرة، أي تأخير في نبضة القدح بجزء من الملي ثانية قد يؤدي إلى حدوث قصر كهربائي كارثي وتلف المولد. الحصول على هذه اللوحة الأصلية من RUNSHENG يضمن استمرارية الإنتاج وحماية الأصول باهظة الثمن من الأعطال الناتجة عن التوقيت الخاطئ أو ضعف إشارات التحكم.
