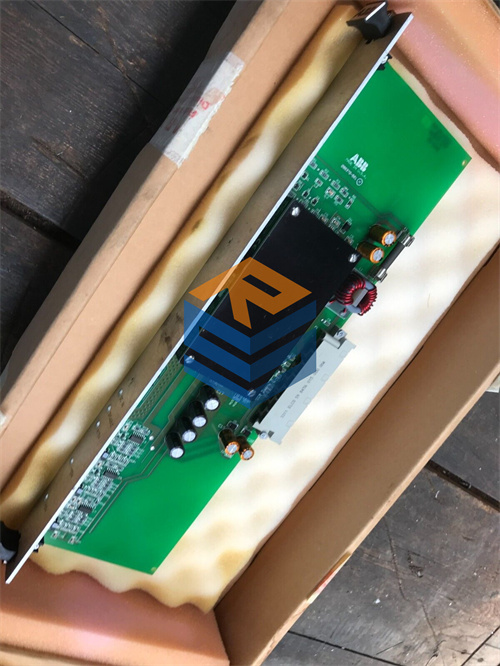

ABB 58119687 SAFT185TBC

الوصف

SEO Titles

ABB SAFT185TBC | لوحة محول الإشارات (Signal Adapter Board) الأصلية

ABB 58119687 | لوحة الدوائر المطبوعة لنظام ABB Advant

ABB SAFT185TBC 58119687 | وحدة معالجة واجهة الطاقة والتحكم

ABB SAFT185TBC | قطعة غيار مختبرة لأنظمة تحويل الطاقة والمحركات

ABB 58119687 | بطاقة تحكم صناعية ذكية بضمان تشغيل كامل

Product Core Brief

• الموديل: SAFT185TBC (رقم الجزء المرجعي: 58119687)
• العلامة التجارية: ABB
• السلسلة: ACS 600 / Advant OCS / وحدات تحويل الطاقة (Power Converter Units)
• الوظيفة الأساسية: تعمل كواجهة ربط (Interface) لمعالجة إشارات التغذية المرتدة والتحكم بين وحدة المعالجة المركزية ومرحلة القوة (Thyristor/IGBT Gate Drivers).
• نوع المنتج: لوحة مهايئ إشارات (Signal Adapter Board).
• المواصفات الرئيسية: مجهزة بموصلات عالية الدقة، دوائر عزل وحماية، وتوافق تام مع نواقل إشارات ABB السريعة.

⚠️ تنبيه فني: تعتبر اللوحة SAFT185TBC مكوناً حساساً جداً؛ فهي المسؤولة عن تحويل إشارات التحكم الضعيفة إلى إشارات قوية قادرة على تشغيل أجهزة القدرة. أي خلل في هذه اللوحة قد يؤدي إلى فقدان السيطرة على تيار المحرك أو تلف وحدات القوة (Power Modules).

Product Introduction

في هندسة الإلكترونيات الصناعية، تعتبر اللوحة ABB SAFT185TBC (بموجب الجزء 58119687) هي “المترجم الدقيق” الذي يقف في المنتصف بين عقل النظام وعضلاته. وظيفتها الأساسية هي استقبال أوامر التحكم الرقمية وتكييفها لتناسب متطلبات دوائر الإطلاق في المحركات الكبيرة، وفي نفس الوقت تقوم بمراقبة حالة التيار والجهد وإرسالها مرة أخرى للمعالج لضمان التشغيل الآمن.

بصفتي مساعدك التقني، أود أن أوضح أن أهمية هذا الموديل تكمن في قدرته على توفير عزل كهربائي فائق. نظراً لأنها تعمل في بيئة ذات جهود وتيارات عالية، فإن تصميم اللوحة 58119687 يتضمن مرشحات (Filters) متطورة لمنع الضجيج الكهربائي من الوصول إلى المعالجات الدقيقة. إذا كنت تواجه أخطاء تتعلق بـ “Signal Loss” أو “Gate Driver Fault” في نظامك، فإن فحص هذه اللوحة واستبدالها بوحدة أصلية ومختبرة هو الإجراء الصحيح لضمان استقرار أداء الماكينة.

Key Technical Specifications

Installation & Configuration Guide

🛠️ المرحلة الأولى: التحضير والأمان (25 دقيقة)

بما أن هذه اللوحة تتصل مباشرة بمراحل القوة، فإن الحذر واجب لتجنب الصعق الكهربائي.

1. عزل الطاقة: افصل التيار الكهربائي الرئيسي (Main Disconnect) وقم بتأمين المفتاح.
2. تفريغ المكثفات: انتظر 15 دقيقة على الأقل لتفريغ الطاقة المخزنة في مكثفات ناقل التيار المستمر. تأكد باستخدام المالتيميتر أن الجهد هو 0 فولت.
3. الحماية من ESD: ارتدِ سوار التأريض (ESD Wrist Strap)؛ فالحمل الساكن قد يتلف الدوائر الدقيقة على اللوحة 58119687.

🔌 المرحلة الثانية: الفك والاستبدال (15 دقيقة)

1. قم بتوثيق مواقع الكابلات المسطحة (Ribbon Cables) بدقة.
2. فك براغي التثبيت واسحب اللوحة SAFT185TBC بحذر.
3. نظف الموصلات الخلفية بضغط هواء جاف للتخلص من أي أتربة كربونية قد تسبب “تسريباً” للتيار بين المسارات.

⚙️ المرحلة الثالثة: التكوين (20 دقيقة)

❗ تنبيه هام: قد تحتوي اللوحة على قفزات (Jumpers) لتحديد مستويات الجهد أو نوع الإشارة.

1. مطابقة الإعدادات: انقل وضعية الـ Jumpers من اللوحة القديمة إلى اللوحة الجديدة حرفياً.
2. التركيب: أدفع اللوحة الجديدة في مكانها وتأكد من تثبيت جميع الموصلات بإحكام.

✅ المرحلة الرابعة: الاختبار (30 دقيقة)

1. قم بتشغيل طاقة التحكم أولاً (Control Power) وراقب مؤشرات الـ LED على اللوحة؛ يجب أن تكون الحالة “Normal”.
2. تحقق من عدم وجود رسائل خطأ في واجهة المستخدم تتعلق باتصال لوحة المهايئ (Adapter Communication).
3. ابدأ تشغيل المحرك تحت حمل خفيف لمراقبة استقرار إشارات التغذية المرتدة.

SOP: بروتوكول ضمان الجودة

نحن ندرك أن هذه القطعة حيوية جداً لاستمرارية الإنتاج، لذا تخضع كل وحدة SAFT185TBC لدينا للآتي:

• اختبار استمرارية الإشارة: فحص جميع المسارات للتأكد من عدم وجود أي قطع مجهري.
• اختبار العزل الكهربائي: التأكد من قدرة اللوحة على تحمل الجهد العالي بين دوائر القوة ودوائر التحكم.
• التنظيف والمعالجة: إزالة أي أثر للأكسدة عن نقاط التلامس لضمان نقل إشارة خالي من الضوضاء.
