ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: قلب إلكترونيات الطاقة عالية الأداء

ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: تحويل الطاقة بدقة وكفاءة لا مثيل لها

ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: ركائز أساسية لأنظمة الجهد المتوسط والعالي

ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: ضمان الأداء الموثوق به في أقسى البيئات الصناعية

ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: الابتكار في التحكم في تدفق الطاقة بكفاءة قصوى

####### ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: تعزيز السلامة التشغيلية للمعدات الحيوية

######## ABB 5SHY3545L0014 / 3BHB013085R0001 / 3BHE039203R0101 GVC736CE101: دمج الخبرة الهندسية لتحقيق أقصى قدر من الإنتاجية

وحدات ABB 5SHY3545L0014 و 3BHB013085R0001 و 3BHE039203R0101 GVC736CE101 – بناء أنظمة الطاقة المستقبلية

تُعد هذه الأرقام الثلاثة لوحدات من ABB مكونات أساسية ومترابطة في أنظمة إلكترونيات الطاقة عالية القدرة. إنها معًا تشكل العمود الفقري للمحولات الصناعية الضخمة، وأنظمة نقل الطاقة، وتطبيقات الطاقة المتجددة، حيث تتطلب التحكم الدقيق في تدفقات هائلة من الطاقة الكهربائية.

تصور محركًا صناعيًا عملاقًا في مصنع للأسمنت، أو محطة لتحويل الطاقة تربط بين شبكتين كهربائيتين. تتحكم هذه الوحدات في التبديل السريع والموثوق به للتيارات والجهود العالية التي تُشغل هذه الأنظمة. إنها تضمن أن يتم تحويل الطاقة بكفاءة، مع تقليل الفاقد وضمان استقرار النظام بأكمله.

تحليل الوحدات والترابط بينها

بصراحة، هذه الوحدات تعمل معًا كنظام متكامل لتوفير حلاً قويًا للتحكم في الطاقة.

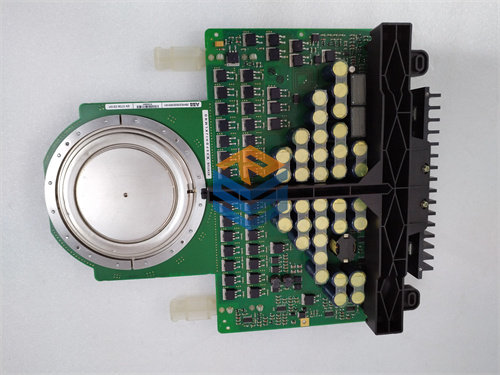

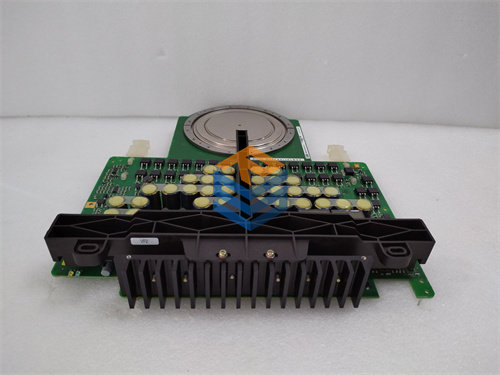

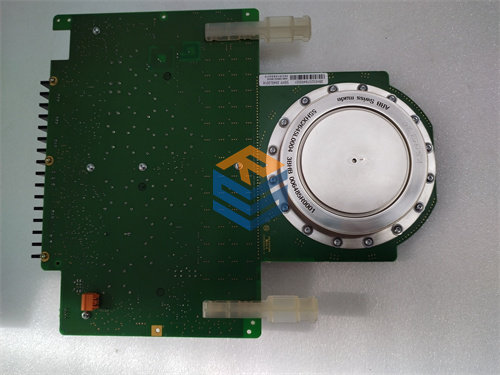

1. ABB 5SHY3545L0014: قلب تبديل الطاقة (IGCT Module)

• التعريف: هذه هي وحدة Integrated Gate Commutated Thyristor (IGCT). تُعد IGCTs من أحدث وأقوى أجهزة أشباه الموصلات المستخدمة في تطبيقات الطاقة عالية الجهد والتيار.
• الوظيفة: تعمل كمفتاح إلكتروني عالي السرعة وعالي الطاقة. تسمح هذه الوحدة بالتحكم في تدفق التيار والجهد عبر دائرة الطاقة بدقة وكفاءة. تجمع IGCTs بين أفضل ميزات GTO (Gate Turn-Off Thyristors) و MOSFETs، مما يوفر مقاومة منخفضة في حالة التوصيل وقدرة عالية على حجب الجهد.
• الأهمية: هي المسؤولة عن تبديل (فتح وإغلاق) الدائرة الرئيسية للطاقة في التطبيقات التي تتطلب قدرات ميغاواط، مثل محركات الجهد المتوسط، ومحولات الطاقة، وأنظمة HVDC.

2. ABB 3BHB013085R0001: المكون المتمم لوحدة IGCT

• التعريف: يُشار إلى هذا الجزء أحيانًا كـ “IGCT Module” بنفسه، أو كجزء من تجميع وحدة IGCT الأكبر (مثل 5SHY3545L0009 أو 5SHY3545L0014).
• الوظيفة: من المحتمل أن يكون هذا الرقم جزءًا من تصميم وحدة IGCT المعقدة، أو قد يمثل لوحة فرعية داخل الوحدة، أو مكونًا مكملًا ضروريًا لتشغيل وحدة IGCT الرئيسية. بعض المصادر تشير إليه كـ “Buffered Output Module” في سياقات معينة، مما قد يعني أنه يتعامل مع إشارات الخرج أو العزل الخاص بوحدة IGCT.
• الترابط: هو جزء لا يتجزأ من نظام IGCT الأوسع، ويعمل جنبًا إلى جنب مع 5SHY3545L0014.

3. ABB 3BHE039203R0101 GVC736CE101: لوحة التحكم والقيادة (Inverter Module / Gate Driver Board)

• التعريف: هذه هي لوحة وحدة تشغيل البوابة (Gate Driver Unit) أو وحدة العاكس (Inverter Module). تُعد جزءًا حيويًا يتحكم في وحدة IGCT.
• الوظيفة:
  • تشغيل البوابة (Gate Driving): تولد النبضات الدقيقة والعالية التيار اللازمة “لتشغيل” و”إيقاف” وحدة IGCT (أو أشباه الموصلات الأخرى). هذه النبضات يجب أن تكون معزولة كهربائيًا عن دوائر التحكم منخفضة الجهد.
  • العزل (Isolation): توفر عزلًا عالي الجهد بين دائرة التحكم الحساسة ودائرة الطاقة عالية الجهد (التي يمكن أن تصل إلى آلاف الفولتات)، مما يحمي المعدات ويضمن السلامة.
  • الحماية (Protection): تتضمن وظائف حماية مدمجة مثل الكشف عن قصر الدائرة، والحماية من التيار الزائد، والحماية من درجة الحرارة الزائدة، مما يمنع التلف الكارثي لأجهزة أشباه الموصلات باهظة الثمن.
  • التحكم الذكي: يمكن أن تحتوي على معالجات دقيقة لتطبيق منطق تحكم معقد، وميزات تشخيصية، وقدرات اتصال.
• الترابط: هي “الدماغ” الذي يرسل الأوامر إلى وحدة IGCT (5SHY3545L0014). بدون هذه الوحدة، لا يمكن التحكم في IGCT بكفاءة أو أمان.

المواصفات التقنية الرئيسية (مجتمعة وتقديرية بناءً على المعلومات المتاحة)

مجالات التطبيق: حيث تتحول وتُدار الطاقة ببراعة

تُعد هذه الوحدات حيوية في أي نظام يتطلب تحكمًا دقيقًا وموثوقًا به في الطاقة الكهربائية على نطاق واسع. تشمل مجالات التطبيق الرئيسية:

• محركات الجهد المتوسط (Medium Voltage Drives): للتحكم في المحركات الكبيرة جدًا في صناعات مثل النفط والغاز، التعدين، الأسمنت، والصلب.
• نقل الطاقة عالي الجهد بالتيار المستمر (HVDC Transmission): في محطات التحويل التي تربط بين شبكات التيار المتردد عبر خطوط تيار مستمر طويلة.
• أنظمة النقل المرنة للتيار المتردد (FACTS – Flexible AC Transmission Systems): لتحسين استقرار وكفاءة شبكة التيار المتردد.
• تطبيقات الطاقة المتجددة (Renewable Energy): في محولات الطاقة لمحطات الرياح أو الطاقة الشمسية الكبيرة التي تتصل بالشبكة.
• أنظمة جودة الطاقة (Power Quality Systems): مثل معوضات الطاقة التفاعلية الثابتة (STATCOMs) التي تحسن جودة الطاقة في الشبكة.
• قواطع الدائرة للتيار المستمر (DC Circuit Breakers): التي تُستخدم في شبكات DC الحديثة.

باختصار، أينما تُستخدم أجهزة أشباه الموصلات ذات القدرة العالية للتحكم في تدفقات الطاقة الكبيرة، فإن هذه الوحدات تشكل جوهر الحل.

القيمة المضافة: الكفاءة، الموثوقية، الابتكار

الاستثمار في هذه المكونات من ABB هو استثمار في أقصى درجات الأداء والموثوقية في تطبيقات إلكترونيات الطاقة. إنها توفر:

• كفاءة طاقة لا مثيل لها: بفضل التقنيات المتقدمة في IGCTs ووحدات تشغيل البوابة، يتم تقليل فقدان الطاقة بشكل كبير.
• موثوقية تشغيلية عالية: التصميم المتين وميزات الحماية المدمجة تضمن التشغيل المستمر في الظروف الصناعية القاسية.
• أداء تحكم دقيق: يسمح بالتحكم السلس والفعال في العمليات المعقدة، مما يزيد من الإنتاجية.
• سلامة محسنة: العزل الكهربائي وميزات الحماية تحمي المعدات والأفراد.
• عمر خدمة طويل: يُترجم التصميم عالي الجودة إلى فترات صيانة أطول وتقليل تكاليف الاستبدال.

هذه الوحدات تمكن الصناعات من دفع حدود تحويل وإدارة الطاقة، مما يؤدي إلى عمليات أكثر كفاءة واستدامة.

المنتجات ذات الصلة

بما أن هذه الوحدات تشكل نظامًا متكاملًا، فإن المنتجات ذات الصلة ستكون هي الأجزاء الأخرى التي تشكل محول الطاقة الكامل أو نظام القيادة:

• وحدات التحكم العليا (Higher-level Control Units): مثل وحدات المعالج في أنظمة ABB DCS (مثل AC 800M) أو PLCs، التي تُرسل إشارات التحكم الأولية إلى GVC736CE101.
• المحولات الصناعية (Industrial Drives): مثل سلسلة ABB ACS6000 أو ACS5000، التي تستخدم هذه الوحدات كمكونات داخلية.
• أنظمة التبريد (Cooling Systems): سواء كانت أنظمة تبريد بالهواء أو بالماء، فهي ضرورية لإزالة الحرارة الناتجة عن أجهزة أشباه الموصلات عالية القدرة.
• المكثفات والمفاعلات (Capacitors and Inductors): مكونات أساسية في دارات تحويل الطاقة، وتعمل جنبًا إلى جنب مع وحدات IGCT.
• أجهزة الاستشعار (Sensors): التي تراقب التيار، والجهد، ودرجة الحرارة داخل نظام الطاقة لتوفير التغذية الراجعة لوحدات التحكم.
• البرمجيات وأدوات التكوين (Software and Configuration Tools): التي تُستخدم لبرمجة وتكوين وحدات القيادة والتحكم.

هل ترغب في التعمق أكثر في كيفية تصميم دائرة تشغيل بوابة IGCT أو في تطبيقات معينة لهذه الوحدات؟
