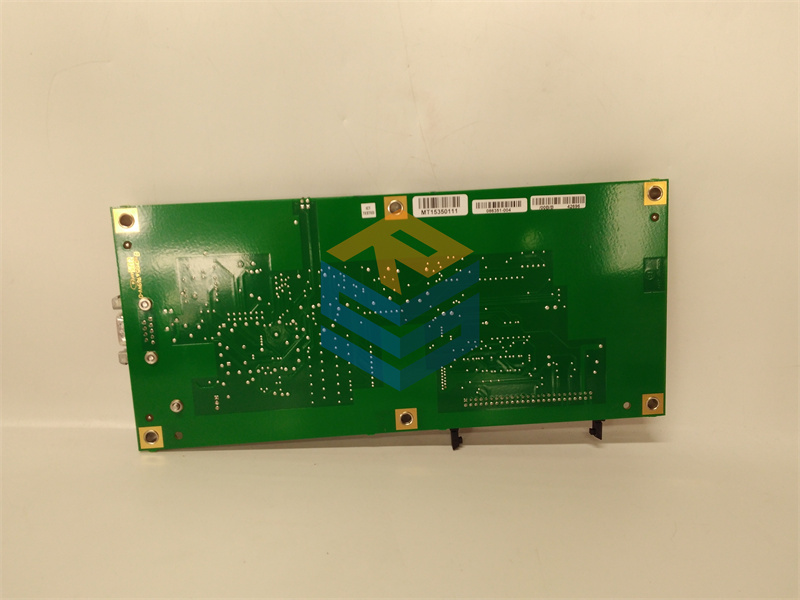

ABB ACCURAY 082157-002

الوصف

SEO Titles

ABB ACCURAY 082157-002 | وحدة معالجة الإشارات الرقمية لأنظمة قياس الجودة

ABB ACCURAY 082157-002 | لوحة واجهة نظام AccuRay 1190 الأصلية

ABB ACCURAY 082157-002 | معالج بيانات حساسات الجودة (QCS) متوفر للشحن

ABB ACCURAY 082157-002 | قطعة غيار أصلية ومختبرة لأنظمة التحكم في الورق والصلب

ABB ACCURAY 082157-002 | وحدة تحكم ذكية لنظام AccuRay بضمان تشغيل كامل

Product Core Brief

• 082157-002
• العلامة التجارية: ABB (AccuRay)
• السلسلة: AccuRay 1190 / QCS (Quality Control Systems)
• الوظيفة الأساسية: معالجة البيانات القادمة من الحساسات الذكية وإدارة واجهة النظام
• نوع المنتج: وحدة معالجة مركزية/واجهة (CPU/Interface Module)
• المواصفات الرئيسية: معالجة عالية السرعة للإشارات التناظرية، توافق مع بنية VME أو Proprietary Rack، دعم بروتوكولات AccuRay الخاصة.

⚠️ تنبيه تقني: هذا الموديل يخص أنظمة قياس الجودة (QCS) المتخصصة جداً، وغالباً ما يتطلب تكويناً برمجياً (Firmware) يتوافق مع نوع الحساس المرتبط به (مثل حساسات الرطوبة أو السماكة).

Product Introduction

من يمتلك خبرة في مصانع الورق أو الألمنيوم يعرف أن نظام AccuRay هو المعيار الذهبي للقياس الدقيق، واللوحة 082157-002 هي القلب النابض لهذا النظام. بصفتي مهندس عاصر تركيب وتصحيح هذه الأنظمة، أستطيع القول إن هذه الوحدة ليست مجرد “لوحة إلكترونية”، بل هي المسؤول الأول عن تحويل إشارات القياس الخام من الحساسات الذكية إلى بيانات رقمية دقيقة يعتمد عليها نظام DCS لاتخاذ قرارات التحكم.

تتميز النسخة 002 باستقرار محسّن في معالجة الإشارات مقارنة بالإصدارات الأولية، حيث تم تحويل تصميم الدوائر لتقليل الضوضاء الحرارية (Thermal Noise) التي قد تؤثر على دقة القياس في الأجزاء من الألف. إذا كان نظامك يعاني من تذبذب غير مبرر في قراءات الجودة، فمن المحتمل جداً أن المكونات الإلكترونية في وحدة 082157-002 القديمة قد تجاوزت عمرها الافتراضي وبدأت تفقد دقتها في المعالجة.

Key Technical Specifications

Installation & Configuration Guide

🧱 المرحلة الأولى: الاستعداد (20 دقيقة)

في أنظمة AccuRay، الخطأ في التعامل مع اللوحة قد يؤدي إلى فقدان معايرة الحساس (Sensor Calibration).

• التأريض: لا تلمس اللوحة بدون سوار تأريض (ESD Wrist Strap). رقائق المعالجة هنا شديدة الحساسية.
• النسخ الاحتياطي: تأكد من أن معايير المعايرة (Calibration Constants) محفوظة في وحدة التحكم الرئيسية أو على وسيط تخزين خارجي.

🛠️ المرحلة الثانية: فك واستبدال الوحدة (15 دقيقة)

1. أوقف عملية “المسح” (Stop Scan) وضع الحساس في وضع التراجع (Retract).
2. افصل الطاقة عن رف التحكم الخاص بـ AccuRay.
3. فك براغي التثبيت العلوية والسفلية. اسحب اللوحة 082157-002 باستخدام المقابض المخصصة، مع تجنب لمس الدوائر المطبوعة.

⚙️ المرحلة الثالثة: الضبط والتكوين (30 دقيقة)

❗ ملاحظة ميدانية: قد تحتوي هذه اللوحة على ذاكرة EPROM مخزن عليها البرنامج الثابت.

1. نقل الذاكرة: إذا كانت الوحدة الجديدة لا تحتوي على نفس إصدار الـ Firmware، قد تحتاج لنقل شرائح الذاكرة من اللوحة القديمة بحذر شديد.
2. إعداد العناوين: تحقق من مفاتيح (DIP Switches) لضمان مطابقة عنوان الوحدة على الناقل.
3. التركيب: أدخل اللوحة في المسار وتأكد من تعشيقها في الموصلات الخلفية بقوة مناسبة.

✅ المرحلة الرابعة: الاختبار (40 دقيقة)

1. بعد التشغيل، راقب تسلسل بدء التشغيل (Boot Sequence) عبر مصابيح الـ LED.
2. قم بإجراء “اختبار ذاتي” (Self-Test) عبر واجهة المشغل للتأكد من استجابة الوحدة.
3. المعايرة: قد تحتاج إلى إجراء معايرة قياسية (Standardization) للحساس بعد التغيير لضمان دقة القراءات.

SOP: بروتوكول فحص الجودة

نظراً لحساسية تطبيقات AccuRay، تخضع الوحدة 082157-002 لاختبارات صارمة قبل وصولها إليك:

• اختبار الإشارة: محاكاة دخول إشارات تناظرية دقيقة والتأكد من صحة تحويلها رقمياً.
• اختبار الإجهاد الحراري: تشغيل الوحدة في بيئة حرارية تحاكي ظروف المصانع لمدة 48 ساعة.
• فحص التوصيلات: التأكد من خلو نقاط التلامس الخلفية من أي تأكسد أو تآكل لضمان نقل بيانات خالي من الأخطاء.
