بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لوحدة ABB ATX120. يُعد هذا المكون جزءاً حيوياً من أنظمة الإثارة (Excitation Systems) والتحكم في المحركات الضخمة من ABB، وغالباً ما يرتبط بعائلة UNITROL أو أنظمة SAMI/MEGADRIVE.
(عناوين المنتج)

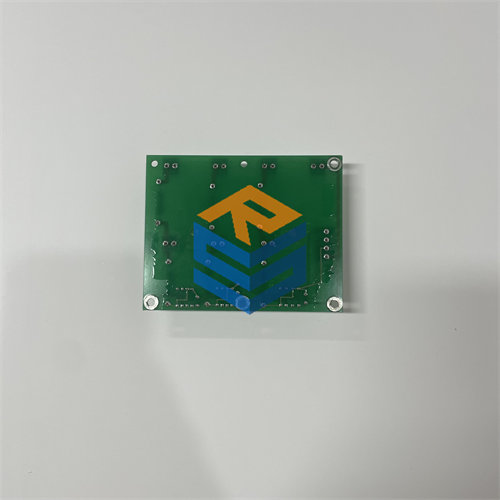

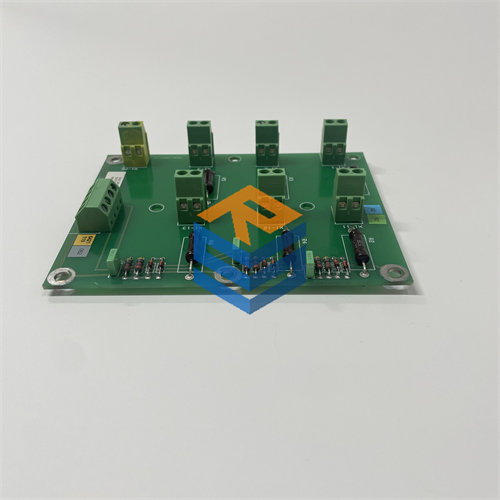

- وحدة ABB ATX120 الأصلية – لوحة واجهة النبض والإثارة
- ABB ATX120 (3ASC25H210) – بطاقة التحكم في الثايرستور والجهد
- قطع غيار ABB الأصلية – لوحة الدوائر المطبوعة لأنظمة UNITROL
- ABB ATX120 Pulse Interface Board – حلول التحكم في الطاقة العالية
- مكون ABB 3ASC25H210 – أداء مستقر لأنظمة إثارة المولدات والمحركات
(وصف موجز)
- الوظيفة: تعمل وحدة ATX120 كواجهة بين نظام التحكم الإلكتروني ومرحلة القدرة (Power Stage). وظيفتها الأساسية هي معالجة وتوزيع نبضات القدح (Firing Pulses) للثايرستورات في جسور القدرة، مما يضمن تحكماً دقيقاً في تيار الإثارة للمولدات أو المحركات المتزامنة.
- الارتباط: تنتمي إلى عائلة 3ASC، وهي سلسلة من المكونات المتطورة المستخدمة في تطبيقات الطاقة الثقيلة والتحكم في المحركات المتغيرة التردد (VFD) عالية الجهد.
- الاستخدام: تُستخدم بشكل واسع في محطات توليد الطاقة، ومصانع الأسمنت والصلب التي تعتمد على محركات ضخمة تتطلب إثارة تيار مستمر (DC Excitation) مستقرة ومحمية.
(الوصف التفصيلي)
1. معالجة النبضات والتحكم في القدرة
تعتبر ATX120 العصب الحسي والقوة الدافعة خلف تنظيم الجهد:
- توليد نبضات القدح: تقوم اللوحة باستقبال إشارات التحكم المنخفضة وتحويلها إلى نبضات قوية وسريعة قادرة على تشغيل أشباه الموصلات الكبيرة (SCRs/Thyristors) في الوقت المناسب تماماً (Phase Angle Control).
- التزامن مع الشبكة: تضمن الدوائر الداخلية تزامن نبضات القدح مع تردد الشبكة الكهربائية، وهو أمر حيوي لتجنب أي عدم استقرار في جهد الخرج للمولد.
2. ميزات الحماية والعزل
- العزل الضوئي/الكهربائي: توفر اللوحة عزلاً قوياً لحماية دوائر التحكم الحساسة من الجهد العالي الموجود في دوائر القدرة.
- مراقبة التغذية المرتدة: تقوم الوحدة بمراقبة حالة الثايرستورات وإرسال إشارات تشخيصية لنظام التحكم الرئيسي في حال فشل أي نبضة أو وجود خلل في التيار.
- نقاط الاختبار: تحتوي البطاقة على نقاط اختبار أمامية تتيح للفنيين قياس شكل الموجة (Waveform) للنبضات باستخدام الأوسيلوسكوب أثناء عملية التشغيل أو المعايرة.
3. التطبيقات النموذجية
- نظم إثارة المولدات (Static Excitation): في التوربينات المائية والغازية لتنظيم الجهد الكهربائي للشبكة.
- محركات التزامن الضخمة: التحكم في معامل القدرة (Power Factor) وتقليل الهالك الكهربائي في المصانع الكبرى.
- أنظمة الـ Soft Starters عالية الجهد: لضمان بدء تشغيل سلس للمحركات دون إحداث صدمات في الشبكة.
المواصفات الفنية (Technical Data)
| الميزة | الوصف الفني (ABB ATX120) |
| رقم الجزء (P/N) | 3ASC25H210 |
| نوع الوحدة | Pulse Interface / Control Board |
| النظام المتوافق | UNITROL / MEGADRIVE / SAMI |
| نوع النبضات | High-Current Gating Pulses |
| طريقة التركيب | Modular PCB (Plug-in) |
| درجة حرارة التشغيل | مصممة للعمل المستمر في البيئات الصناعية الحارة |
(تحليل الوظائف والقيمة)
تكمن القيمة التقنية لـ ABB ATX120 في دقة التوقيت والموثوقية. في أنظمة الطاقة، أي انحراف بسيط في توقيت القدح (بالمايكرو ثانية) قد يؤدي إلى تلف جسور القدرة أو خروج المولد عن الخدمة. الحصول على هذه اللوحة الأصلية من RUNSHENG يضمن الحفاظ على معايير الأمان الميكانيكية والكهربائية للمعدة، ويحمي الاستثمارات الضخمة في المولدات والمحركات من الأعطال الكارثية.
