ABB BAILEY IMCIS02

الوصف

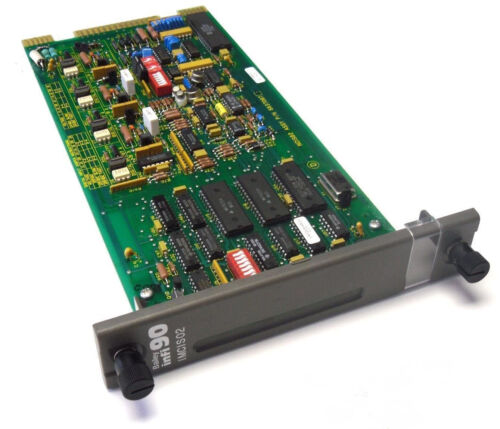

BAILEY IMCIS02: وحدة التحكم التسلسلي (Sequential Control Module) لأنظمة ABB Bailey Infi 90 / Symphony Harmony

توصيف مختصر للمنتج:

تُعد BAILEY IMCIS02 وحدة تحكم تسلسلي متخصصة ومتقدمة، مصممة كعنصر حيوي في أنظمة التحكم الموزعة (DCS) من ABB Bailey Infi 90 و Symphony Harmony. تتولى هذه الوحدة مهمة تنفيذ استراتيجيات التحكم المتسلسل (Sequential Control)، والتحكم في الدُفعات (Batch Control)، والتحكم المنطقي المعقد (Complex Logic Control) في العمليات الصناعية. توفر قدرات معالجة قوية للتعامل مع التسلسلات المعقدة وتنسيق التوقيت، مما يجعلها مثالية للتطبيقات التي تتطلب تسلسلات دقيقة للأحداث والتحولات بين الحالات المختلفة للعملية.

• نوع المنتج: وحدة تحكم تسلسلي (Sequential Control Module)
• التوافق: أنظمة ABB Bailey Infi 90 / Symphony Harmony DCS
• الوظائف الرئيسية: تنفيذ منطق التحكم المتسلسل، التحكم الدُفعي، ومعالجة الأحداث المنطقية.
• الموثوقية: تصميم صناعي قوي، مع دعم التكرارية (Redundancy) لزيادة توافر النظام.

وصف تفصيلي:

تمهيد: المايسترو الذي يُدير الأوركسترا الصناعية

في العديد من العمليات الصناعية، لا يتعلق الأمر فقط بالتحكم في المتغيرات المستمرة مثل درجة الحرارة والضغط، بل يتعلق أيضًا بتسلسل دقيق للأحداث. تخيل مصنعًا لإنتاج الأدوية، حيث يجب إضافة المكونات بترتيب معين، وتسخينها لدرجة حرارة محددة لفترة زمنية معينة، ثم تبريدها، وكل ذلك في سلسلة من الخطوات المتتالية. من يُدير هذا التسلسل المعقد؟ هذا هو الدور الحيوي الذي تلعبه BAILEY IMCIS02. إنها ليست مجرد معالج؛ إنها المايسترو الذي يضمن أن كل خطوة في العملية تحدث في الوقت الصحيح وبالترتيب الصحيح، مما يُحول العملية المعقدة إلى سيمفونية متناغمة من الكفاءة والدقة.

BAILEY IMCIS02: تحكم دقيق في التسلسل، موثوقية لا تتزعزع

دعني أوضح لك القيمة الحقيقية لـ BAILEY IMCIS02. هذه الوحدة هي حجر الزاوية في أنظمة التحكم المتسلسل والدُفعي ضمن بيئة ABB Bailey Infi 90. إنها مصممة خصيصًا لتنفيذ استراتيجيات التحكم التي تعتمد على تسلسل منطقي للأحداث. فكر في عملية بدء تشغيل توربين أو إيقافه؛ تتضمن هذه العمليات عشرات الخطوات التي يجب أن تحدث بترتيب محدد، مع فترات انتظار، وشروط لضمان السلامة. IMCIS02 هي التي تدير هذا التسلسل بأكمله، وتتحقق من الشروط، وتطلق الإجراءات التالية.

تتميز هذه الوحدة بذاكرة واسعة تسمح بتخزين برامج تسلسلية معقدة. إنها ليست مجرد لوحة إدخال/إخراج؛ بل تحتوي على معالج مدمج خاص بها يسمح لها بمعالجة منطق التسلسل بشكل مستقل وفعال، مما يقلل العبء عن المعالج الرئيسي للنظام (مثل IMMFP03). هذا يضمن استجابة سريعة ودقيقة لأي تغيير في حالة العملية.

من وجهة نظر مهندس التحكم، فإن القدرة على برمجة تسلسلات معقدة بكفاءة باستخدام أدوات Bailey الهندسية تترجم إلى وقت تطوير أقل ومرونة أكبر في التعديل. وبالنسبة لمدير المصنع، فإن ميزة دعم التكرارية (Redundancy) هي ميزة لا تقدر بثمن. في العمليات الحرجة التي لا يمكن أن تتوقف، يمكن تكوين وحدتين IMCIS02 لتعملا بالتوازي، بحيث تتولى الوحدة الاحتياطية التحكم على الفور وبدون انقطاع في حالة فشل الوحدة الأساسية. هذا يضمن أعلى مستويات التوافرية ويقلل من مخاطر التوقف عن العمل غير المخطط له، مما يوفر راحة بال حقيقية في بيئة تشغيلية عالية المخاطر.

المواصفات الفنية الرئيسية:

المعلمة الفنية	القيمة/الوصف
النوع	وحدة تحكم تسلسلي (Sequential Control Module)
رقم الجزء	IMCIS02 (أحيانًا تُعرف أيضًا بـ PIMCIS02, RIMCIS02, YIMCIS02)
الشركة المصنعة	ABB Bailey
التوافق	أنظمة التحكم الموزعة (DCS) ABB Bailey Infi 90 و Symphony Harmony
الذاكرة	2 ميجابايت (MB) ROM / 2 ميجابايت (MB) RAM (قد تختلف حسب الإصدار الدقيق)
المعالج	يحتوي على معالج مدمج خاص لتنفيذ منطق التسلسل
وظائف التحكم	التحكم المتسلسل (Sequential Control)، التحكم الدُفعي (Batch Control)، المنطق المعقد
دعم التكرارية	نعم، تدعم التكوين المتكرر (Redundant configuration) لزيادة الموثوقية
التثبيت	وحدة لوحة دوائر مطبوعة واحدة، تشغل فتحة واحدة في وحدة تركيب الوحدات (Module Mounting Unit)
متطلبات الطاقة	+5 VDC @ 2 A (استهلاك نموذجي 10 وات كحد أقصى)
درجة حرارة التشغيل	0°C إلى 70°C (32°F إلى 158°F)

الميزات والفوائد الرئيسية:

• تحكم تسلسلي ودُفعي متقدم: تُمكن IMCIS02 من تنفيذ استراتيجيات تحكم معقدة تتضمن مراحل متتالية، وتوقيت دقيق، وشروط انتقال. هذا يجعلها مثالية للتطبيقات التي تتطلب خطوات دقيقة مثل بدء التشغيل، الإغلاق، أو عمليات الدُفعات الكيميائية.
• معالجة منطقية قوية: بفضل معالجها المدمج وذاكرتها الوفيرة، يمكنها التعامل مع منطق متشابك (Interlocking Logic) وتتبع الأحداث بكفاءة، مما يضمن التشغيل الآمن والامتثال لمتطلبات العملية.
• تصميم عالي الموثوقية مع دعم التكرارية: ميزة التكرارية تقلل بشكل كبير من مخاطر التوقف عن العمل غير المخطط له في العمليات الحرجة. يمكن أن يعمل النظام دون انقطاع حتى في حالة فشل وحدة واحدة، مما يوفر استمرارية الأعمال.
• تكامل سلس مع نظام Infi 90/Symphony Harmony: تم تصميم الوحدة لتندمج بسلاسة مع بنية ABB Bailey DCS، مما يسهل التكوين والبرمجة من خلال أدوات الهندسة الموحدة للنظام.
• كفاءة في استهلاك المساحة والطاقة: تشغل الوحدة فتحة واحدة فقط في وحدة تركيب الوحدات (MMU)، وتستهلك طاقة معقولة، مما يساهم في تصميم نظام فعال وموفر للمساحة.

مجالات التطبيق:

تُعد BAILEY IMCIS02 حلاً لا غنى عنه في الصناعات التي تعتمد على التحكم المتسلسل والدُفعي، حيث الدقة والتوقيت أمران بالغا الأهمية:

• الصناعات الكيميائية والبتروكيماوية: في إدارة التفاعلات الكيميائية المعقدة، وعمليات الخلط، والتقطير المتسلسلة، وعمليات الدُفعات لإنتاج مواد معينة.
• صناعة الأدوية: في عمليات إنتاج الدُفعات (Batch Production) التي تتطلب تسلسلات صارمة، وتوثيق دقيق، وضمان الجودة، للامتثال للمعايير التنظيمية.
• صناعة الأغذية والمشروبات: في عمليات الخلط، الطهي، التعبئة، والتعقيم المتسلسلة للمنتجات الغذائية، حيث يجب الحفاظ على جودة المنتج ونظافته.
• توليد الطاقة: في تسلسلات بدء التشغيل والإغلاق للتوربينات، الغلايات، والمراوح الكبيرة، بالإضافة إلى أنظمة الحماية المتشابكة.
• معالجة المياه ومياه الصرف الصحي: في التحكم المتسلسل لعمليات المعالجة المختلفة مثل الترشيح، التطهير، وتدفق السوائل عبر محطات المعالجة.
• صناعات المعادن والصلب: في تسلسلات تشغيل الأفران، خطوط الدرفلة، وعمليات المعالجة الحرارية التي تتطلب خطوات دقيقة.

منتجات ذات صلة:

تتكامل BAILEY IMCIS02 بشكل وثيق مع مكونات نظام ABB Bailey Infi 90 / Symphony Harmony وتتفاعل معها لتحقيق التحكم الشامل في العملية:

• ABB Bailey IMMFP03 / IMMFP03B (Multi-Function Processor): هذه هي وحدات المعالج الرئيسية التي غالبًا ما تعمل بالتنسيق مع IMCIS02. بينما تتعامل IMMFP03 مع التحكم التناظري وحلقات التحكم المغلقة، فإن IMCIS02 تُكملها بالتحكم المتسلسل والدُفعي.
• ABB Bailey I/O Modules (مثل IMSED01 Digital Input Module، IMASI02 Analog Input Slave Module): تتصل IMCIS02 بوحدات الإدخال/الإخراج هذه لتلقي إشارات الحالة من الأجهزة الميدانية وإرسال الأوامر الرقمية والتناظرية إليها كجزء من تسلسل التحكم.
• ABB Bailey Module Mounting Units (MMUs): تُركب IMCIS02 في هذه الرفوف أو الشاسيهات، والتي توفر الطاقة والتوصيلات الخلفية اللازمة للوحدة.
• ABB Bailey Network Interface Modules (مثل INNIS01 Network Interface Slave): تُسهل هذه الوحدات اتصال IMCIS02 بشبكة Infi-Net، مما يسمح لها بتبادل البيانات مع وحدات التحكم الأخرى ومحطات المشغلين.
• ABB Bailey Operator Workstations / HMI Systems: تعرض هذه المحطات حالة تسلسلات التحكم الجارية وتسمح للمشغلين ببدء أو إيقاف أو تعديل التسلسلات التي تديرها IMCIS02.
• Rockwell Automation ControlLogix / GuardLogix PLCs: في حين أن IMCIS02 هي وحدة DCS متخصصة في التسلسل، فإن وحدات PLC من Rockwell تؤدي وظائف مشابهة للتحكم المتسلسل والمنطقي في أنظمتها. يمكن أن تتكامل أنظمة ABB Bailey وRockwell في منشأة كبيرة عبر شبكات صناعية.
• Siemens SIMATIC PCS 7 (APL Library for Batch Control): نظام DCS من Siemens مع مكتبة وظائف غنية للتحكم الدُفعي. يؤدي وظائف مماثلة لوحدة IMCIS02 ولكن ضمن بيئة Siemens.
• Emerson DeltaV Batch / DeltaV SIS Controllers: تقدم Emerson حلولاً للتحكم الدُفعي وأنظمة السلامة (SIS) ضمن نظام DeltaV، والتي يمكن مقارنتها بوظائف IMCIS02 ولكنها جزء من نظام مختلف.
