ABB BAILEY IMMFP01

الوصف

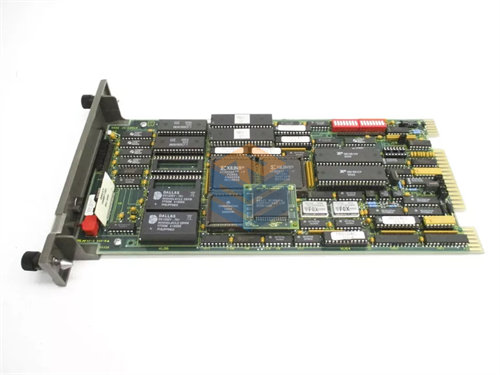

ABB BAILEY IMMFP01: وحدة المعالج متعدد الوظائف لنظام ABB Bailey Infi 90

توصيف مختصر للمنتج:

تُعد ABB BAILEY IMMFP01، أو “وحدة المعالج متعدد الوظائف” (Multi-Function Processor Module)، مكونًا أساسيًا في أنظمة التحكم الموزعة (DCS) من ABB Bailey Infi 90 و Symphony Harmony. تعمل هذه الوحدة كمعالج رئيسي مستقل، حيث توفر القدرة الحاسوبية اللازمة لتنفيذ استراتيجيات تحكم العمليات المختلفة، بما في ذلك التحكم التناظري والمتسلسل، بالإضافة إلى معالجة البيانات وإدارة الاتصالات مع وحدات الإدخال/الإخراج. تُستخدم هذه الوحدة في التطبيقات الصناعية المعقدة التي تتطلب أداءً موثوقًا ومعالجة فعالة للبيانات.

• نوع المنتج: وحدة معالج (Processor Module)
• التوافق: أنظمة ABB Bailey Infi 90 / Symphony Harmony DCS
• الوظائف الرئيسية: تنفيذ استراتيجيات التحكم، معالجة بيانات الإدخال/الإخراج، إدارة الاتصالات.
• الموثوقية: تصميم صناعي قوي لتحمل الظروف البيئية الصعبة.

وصف تفصيلي:

تمهيد: العقل المدبر الذي يُشغّل العمليات الصناعية

في عالم الأتمتة الصناعية، كل مصنع هو نظام معقد من الأجزاء المتحركة وأجهزة الاستشعار والمشغلات التي يجب أن تعمل معًا بتناغم. خلف هذا التناغم يكمن “الدماغ” الذي يدير كل شيء، ويُعالج البيانات، ويُصدر الأوامر. هذا هو الدور الحيوي لـ ABB BAILEY IMMFP01. إنها ليست مجرد قطعة من الأجهزة؛ إنها المركز العصبي الذي يُمكن نظام التحكم بأكمله من التفكير والتصرف. بالنسبة للمهندس الذي يصمم ويُشغل أنظمة التحكم، فإن فهم هذه الوحدة يُمثل مفتاحًا لضمان كفاءة وسلامة عمليات المصنع.

ABB BAILEY IMMFP01: تعدد الوظائف في قلب التحكم

دعني أشرح لك الدور المحوري الذي تلعبه ABB BAILEY IMMFP01. تم تصميم هذه الوحدة لتكون معالجًا قويًا ومستقلًا داخل بنية نظام ABB Bailey Infi 90. تخيل نظام تحكم في محطة طاقة، حيث يجب مراقبة درجات الحرارة والضغوط وتدفق البخار باستمرار، وتنفيذ خوارزميات تحكم معقدة لضمان أقصى كفاءة وأمان. IMMFP01 هي الوحدة التي تقوم بهذه المعالجة.

تتميز الوحدة بقدرات معالجة البيانات وتنفيذ استراتيجيات التحكم، بما في ذلك التحكم التناظري (مثل حلقات PID) والتحكم المتسلسل (المنطق خطوة بخطوة). يمكنها التواصل مع مجموعة متنوعة من وحدات الإدخال/الإخراج (I/O) التناظرية والرقمية، مما يجعلها مرنة للغاية في تكييفها مع متطلبات العملية المحددة. يمكنها التعامل مع ما يصل إلى 64 وحدة I/O بحد أقصى، مما يسمح بتوسيع النظام وتلبية الاحتياجات المتغيرة.

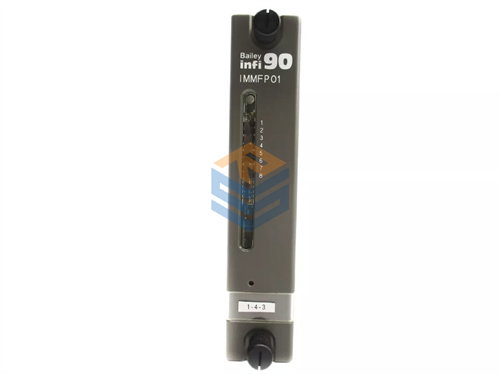

تُزود IMMFP01 بذاكرة كافية (256 كيلوبايت RAM و 512 كيلوبايت ROM) لتخزين برامج التحكم والبيانات. كما أنها تتميز بواجهات اتصال تسلسلية (مثل RS-232-C أو RS-485)، مما يُمكّنها من الاتصال بأجهزة طرفية أخرى أو أنظمة كمبيوتر للمراقبة العليا. من واجهة الوحدة، يمكن للمستخدمين غالبًا مراقبة حالتها عبر مؤشرات LED. تصميمها الصناعي المتين يضمن أنها قادرة على العمل بشكل موثوق في البيئات القاسية، مما يُقلل من مخاطر الأعطال ويُحسن من توافر النظام.

المواصفات الفنية الرئيسية:

الميزات والفوائد الرئيسية:

• معالجة شاملة للتحكم: توفر IMMFP01 القدرة على تنفيذ مجموعة واسعة من استراتيجيات التحكم، مما يسمح لها بالتعامل مع العمليات المعقدة بكفاءة ومرونة.
• مرونة الإدخال/الإخراج: يمكن للوحدة التفاعل مع ما يصل إلى 64 وحدة I/O مختلفة، مما يجعلها قابلة للتكيف مع متطلبات العملية المتغيرة وتسمح بالتوسع المستقبلي للنظام.
• اتصال متعدد الأوجه: بفضل منافذها التسلسلية المتعددة، يمكن لـ IMMFP01 التواصل مع أجهزة طرفية خارجية وأنظمة كمبيوتر أخرى، مما يسهل التكامل على مستوى المصنع.
• تصميم قوي للبيئات الصناعية: تم بناء الوحدة لتحمل الظروف القاسية للمصانع، مما يضمن أداءً مستقرًا وموثوقًا به على المدى الطويل ويقلل من وقت التوقف عن العمل.
• دعم أنظمة Bailey القديمة: كجزء أساسي من عائلات Infi 90 و Symphony Harmony، تُمكن هذه الوحدة المنشآت من الحفاظ على تشغيل أنظمتها القديمة بكفاءة مع دعم خيارات الترقية.

مقارنة بسيطة: IMMFP01 vs IMMFP03

تُعد كل من IMMFP01 و IMMFP03 وحدات معالجة متعددة الوظائف ضمن عائلة ABB Bailey Infi 90. ومع ذلك، تُعد IMMFP03 (خاصة إصدار IMMFP03B) تطورًا لـ IMMFP01، حيث توفر:

• معالج أسرع: تتمتع IMMFP03 بمعالج أسرع.
• ذاكرة أكبر: توفر IMMFP03 و IMMFP03B ذاكرة وصول عشوائي (RAM) أكبر بكثير (2 ميجابايت أو 8 ميجابايت على التوالي) مقارنة بـ IMMFP01 (256 كيلوبايت)، مما يسمح بتطبيقات تحكم أكثر تعقيدًا وتخزين بيانات أكبر.
• قدرات أعلى: تُصمم IMMFP03 للتعامل مع متطلبات معالجة أثقل وأكثر تعقيدًا.

بشكل عام، تُعد IMMFP01 وحدة قوية للتطبيقات القياسية، بينما تُفضل IMMFP03 في العمليات الأكثر تطلبًا التي تحتاج إلى قوة معالجة وذاكرة أكبر.

مجالات التطبيق:

تُستخدم ABB BAILEY IMMFP01 على نطاق واسع في الصناعات التي تعتمد على أنظمة ABB Bailey Infi 90 / Symphony Harmony DCS، وتتطلب تحكمًا دقيقًا في العمليات:

• توليد الطاقة: في محطات الطاقة الحرارية والنووية، للتحكم في الغلايات، التوربينات، المولدات، وأنظمة المرافق المساعدة.
• صناعة النفط والغاز والبتروكيماويات: في مصافي التكرير، منشآت المعالجة، وخطوط الأنابيب، للتحكم في العمليات الحرجة مثل الضغط، درجة الحرارة، والتدفق.
• الصناعات الكيميائية: في مصانع إنتاج المواد الكيميائية، للتحكم في التفاعلات، الخلط، وعمليات الدُفعات.
• صناعة اللب والورق: في التحكم في مراحل الإنتاج المختلفة، من معالجة المواد الخام إلى الإنتاج النهائي للورق.
• معالجة المياه ومياه الصرف الصحي: في أنظمة التحكم التي تدير محطات المعالجة الكبيرة.

منتجات ذات صلة:

تتكامل ABB BAILEY IMMFP01 بشكل وثيق مع مكونات نظام ABB Bailey Infi 90 / Symphony Harmony الأخرى:

• ABB Bailey Module Mounting Units (MMUs): هذه هي الرفوف أو الشاسيهات التي تُركب فيها IMMFP01 ووحدات النظام الأخرى. تُوفر MMUs الطاقة والتوصيلات الخلفية.
• ABB Bailey I/O Modules (مثل IMDSI02 Digital Input Slave Module، IMASI02 Analog Input Slave Module): تتصل IMMFP01 بوحدات الإدخال/الإخراج هذه لجمع بيانات العملية وإصدار أوامر التحكم.
• ABB Bailey IMMPI01 (Multi-Function Processor Interface): تُستخدم هذه الوحدة لتوفير واجهات اتصال إضافية (مثل RS-232-C) لـ IMMFP01، مما يسمح لها بالاتصال بأنظمة وشبكات خارجية.
• ABB Bailey INNIS01 (Network Interface Slave Module): هذه الوحدات تُسهل اتصال IMMFP01 بشبكة Infi-Net، مما يسمح بتبادل البيانات مع وحدات التحكم الأخرى ومحطات المشغلين.
• ABB Bailey Power Supply Modules (مثل IPSYS01): تُوفر هذه الوحدات الطاقة اللازمة لتشغيل IMMFP01 وجميع الوحدات الأخرى داخل الرف.
• ABB Bailey Operator Workstations / HMI Systems: تُستخدم هذه المحطات للمشغلين لمراقبة العمليات، وعرض البيانات من IMMFP01، وإصدار أوامر التحكم.
• أنظمة PLC/DCS من شركات أخرى (مثل Rockwell ControlLogix، Siemens SIMATIC PCS 7، Honeywell Experion PKS): في المشاريع الكبيرة، قد تُستخدم أنظمة من بائعين مختلفين. يمكن أن تتكامل IMMFP01 وأنظمة DCS الأخرى عبر بوابات وبروتوكولات اتصال قياسية.

هل ترغب في معرفة المزيد عن جوانب محددة من هذه الوحدة، أو لديك أي أسئلة أخرى حول أنظمة ABB Bailey Infi 90؟
