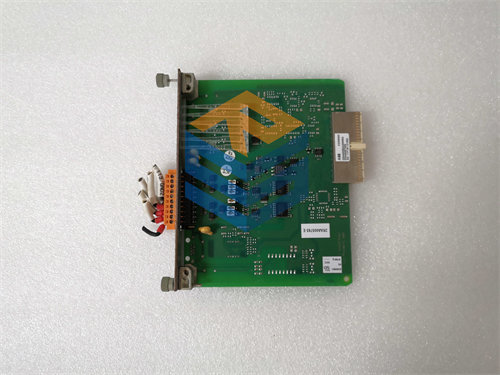

ABB COM0031 2RCA023019A0001R 2RCA021117R

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لوحدة ABB COM0031 (الأرقام المرجعية 2RCA023019A0001R و 2RCA021117R). تُعد هذه الوحدة بطاقة اتصالات متقدمة (Communication Module) مصممة خصيصاً لسلسلة أجهزة الحماية والتحكم Relion® 615 و 620 (مثل REF615، REM615، و RED615).

 (عناوين المنتج)

1. وحدة ABB COM0031 الأصلية – بطاقة الاتصالات التسلسلية والمزدوجة
2. ABB COM0031 (2RCA023019A0001R) – وحدة واجهة Ethernet و RS-485 لأجهزة الحماية
3. قطع غيار ABB الأصلية – بطاقة الربط الشبكي لأنظمة الأتمتة والسكادا
4. ABB 2RCA021117R Module – حلول الاتصال الموثوقة لمحطات التوزيع الكهربائي
5. مكون ABB COM0031 – دعم بروتوكولات IEC 61850 و Modbus في وحدة واحدة

 (وصف موجز)

• الوظيفة: تعمل وحدة COM0031 كبوابة اتصال فيزيائية وبرمجية لجهاز الحماية الرقمي. تتيح للجهاز “التحدث” مع نظام التحكم المركزي (SCADA) أو الأجهزة الأخرى في المحطة لنقل بيانات التيارات، الجهود، وحالات القواطع، بالإضافة إلى استقبال أوامر الفصل والوصل عن بُعد.
• الارتباط التقني: تتميز هذه النسخة بتوفير مزيج من منافذ Ethernet (للاتصالات السريعة والحديثة) ومنافذ RS-485 (للاتصالات التسلسلية التقليدية)، مما يجعلها جسراً مثالياً بين الأنظمة القديمة والحديثة.
• الاستخدام: تُركب في الفتحة المخصصة للاتصالات في الجزء الخلفي من مرحلات الوقاية (Protection Relays)، وتُعتبر العمود الفقري لتبادل المعلومات في الشبكات الذكية.

 (وصف التفصيلي)

1. تعدد المنافذ والبروتوكولات

تتميز COM0031 بمرونة عالية في الربط الشبكي:

• واجهة Ethernet: تدعم بروتوكولات IEC 61850 (بما في ذلك رسائل GOOSE السريعة) و Modbus TCP و DNP3.
• الواجهة التسلسلية (RS-485): تتيح التوصيل عبر بروتوكولات Modbus RTU أو DNP3 Serial أو IEC 60870-5-103، مما يوفر توافقاً مع الأنظمة التي لا تعتمد على الشبكات الرقمية بالكامل.
• التزامن الزمني: تدعم بروتوكولات مزامنة الوقت (مثل SNTP) لضمان دقة تسجيل الأحداث (Sequence of Events) عبر جميع أجهزة المحطة.

2. التصميم الصناعي والحماية

• العزل الكهربائي: تم تصميم البطاقة لتحمل الظروف الكهرومغناطيسية القاسية داخل محطات التحويل، حيث توفر عزلاً قوياً يحمي المكونات الإلكترونية الدقيقة من “الضجيج” الناتج عن عمليات الفصل والوصل للجهد العالي.
• سهولة التكوين (Configuration): يتم ضبط بارامترات البطاقة بالكامل عبر برنامج PCM600، حيث يمكن للمهندسين تحديد العناوين (IP Addresses) ومعدلات النقل (Baud Rates) بسهولة.
• القابلية للاستبدال: نظراً لتصميمها بنظام (Plug-in)، يمكن استبدال البطاقة بسرعة في حال حدوث عطل في منافذ الاتصال دون الحاجة لتغيير جهاز الحماية بالكامل أو إعادة معايرة وظائف الوقاية.

3. التطبيقات النموذجية

• أتمتة المحطات (Substation Automation): ربط أجهزة الحماية بوحدة التحكم المركزية (Gateway) لنقل البيانات إلى مراكز التحكم الإقليمية.
• تنسيق الحماية (Selectivity): استخدام رسائل GOOSE عبر واجهة Ethernet للقيام بعمليات التعشيق البيني (Interlocking) بسرعة البرق لمنع فصل الأحمال غير الضرورية.
• مراقبة جودة الطاقة: نقل قياسات التوافقيات والاضطرابات الجهدية إلى أنظمة التحليل المتخصصة.

المواصفات الفنية (Technical Data)

(تحليل الوظائف والقيمة)

تكمن القيمة التقنية لـ ABB COM0031 في قدرتها على دمج الماضي والحاضر. بامتلاكها لمنافذ تسلسلية ورقمية في آن واحد، تسمح لك هذه البطاقة بتحديث أجهزة الحماية لديك مع الاحتفاظ بنظام السكادا القديم، مع جاهزية كاملة للانتقال إلى نظام IEC 61850 الرقمي بالكامل في المستقبل. الحصول على هذه الوحدة الأصلية من RUNSHENG يضمن لك استقرار زمن الاستجابة (Latency) وهو أمر حرج جداً في وظائف الحماية التبادلية.
