ABB CP604 A0 1SAP504100R0001

الوصف

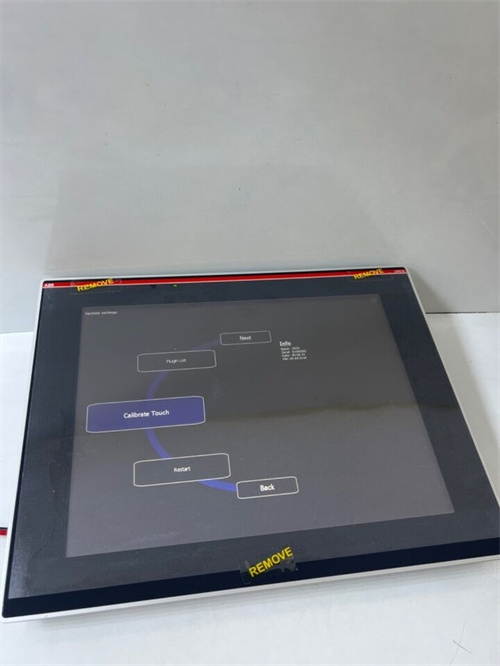

يُعد ABB CP604 A0، الذي يحمل رقم الجزء 1SAP504100R0001، جزءاً من سلسلة CP600-eCo للوحات التحكم (Control Panels) من شركة ABB. تُستخدم هذه اللوحات كواجهة مشغل (HMI) للتفاعل مع أجهزة الأتمتة الصناعية مثل وحدات التحكم المنطقي القابل للبرمجة (PLCs).

المواصفات الفنية الرئيسية

تتميز هذه الوحدة بحجمها المدمج وقدراتها الرسومية الجيدة للتطبيقات الصناعية التي تتطلب مراقبة وتحكماً موثوقاً:

الميزات البرمجية والتطبيقية

• برمجيات التطوير: تتوافق هذه اللوحة مع برنامج PB610 Panel Builder 600 (الإصدار الأساسي Basic)، الذي يُستخدم لتصميم واجهات المستخدم وبرمجة وظائف اللوحة.
• الرسومات والديناميكية: تدعم اللوحة الرسومات المتجهة (SVG) بالكامل، مما يسمح بتدوير وتغيير حجم وتغيير شفافية الكائنات الرسومية على الشاشة.
• إدارة البيانات: تتيح اللوحة ميزات متقدمة مثل تسجيل البيانات (Data logging)، عرض الاتجاهات (Trend presentation)، إدارة الإنذارات (Alarm handling)، وإدارة المستخدمين والأمان.
• الاتصال: تدعم اللوحة بروتوكولات اتصال متعددة وتتيح مراقبة وتحكماً عن بُعد عبر وظائف الخادم (Client-Server).
• اللغات: تدعم التطبيقات متعددة اللغات مع خطوط TrueType، مما يسهل تهيئتها للمتطلبات العالمية.

نصائح تقنية للتشغيل

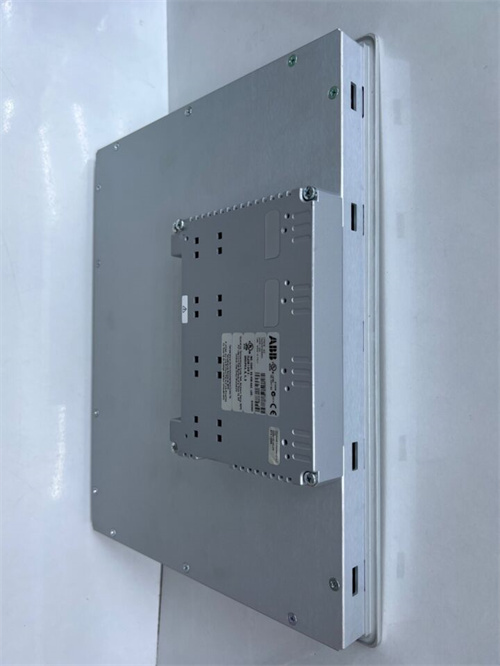

1. التركيب: يبلغ العمق الداخلي للوحة (Built-in depth) حوالي 29 مم، مما يجعلها مناسبة للتركيب في المساحات الضيقة داخل لوحات التحكم.
2. درجة الحرارة: صُممت للعمل في درجات حرارة محيطة تتراوح بين 0 إلى 50 درجة مئوية.
3. التطوير: يُنصح دائماً بإجراء “محاكاة” (Simulation) للتطبيق باستخدام برنامج PB610 قبل تحميله فعلياً على اللوحة لضمان عمل الواجهات والسكربتات بشكل صحيح.
