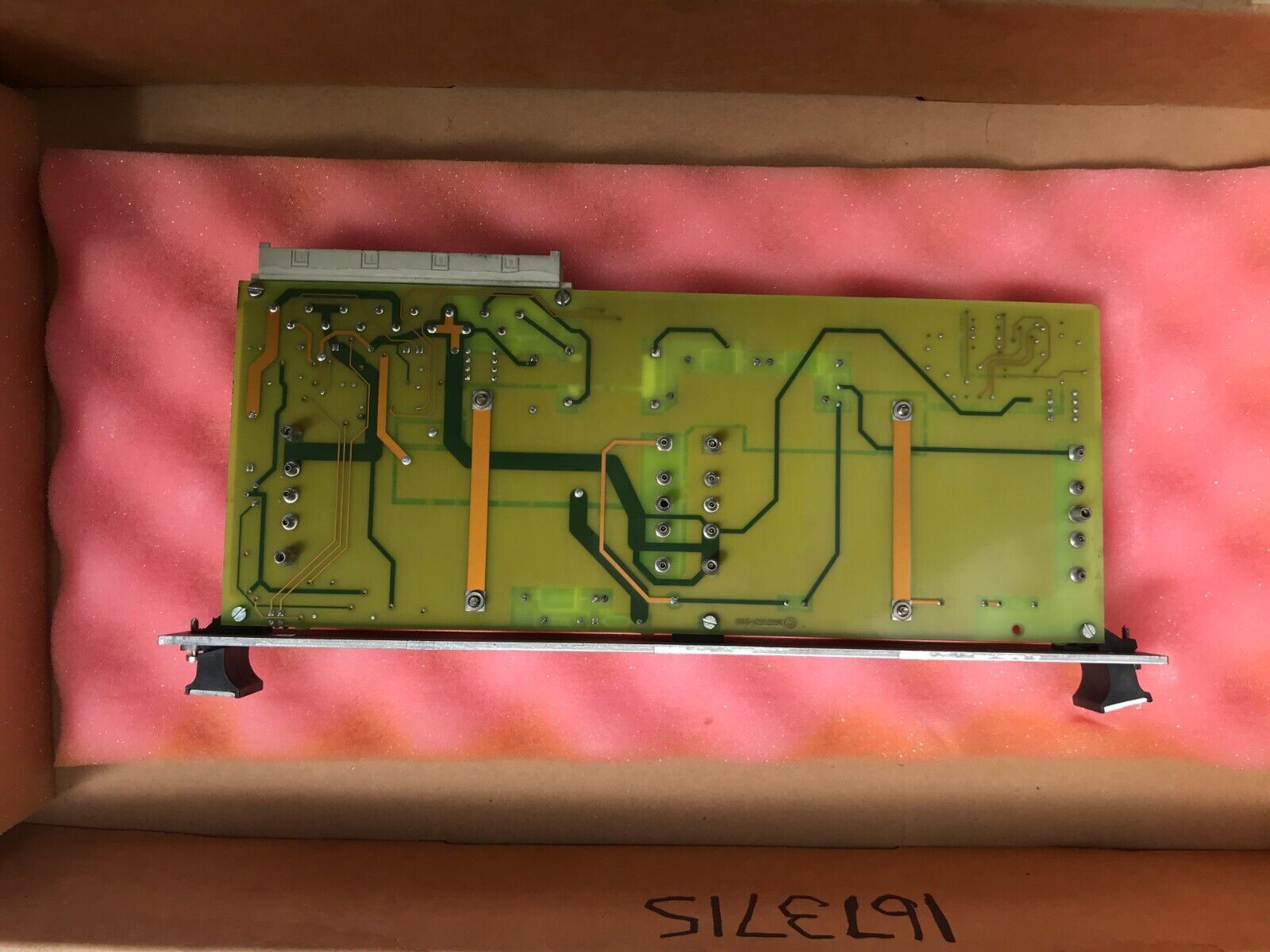

ABB D086-48 PCB 58172367A

الوصف

SEO Titles

ABB DO86-48 | وحدة إخراج رقمي (Digital Output) عالية الكثافة

ABB 58172367A | لوحة دوائر مطبوعة (PCB) أصلية لنظام Procontic

ABB DO86-48 58172367A | وحدة مخرجات 48 قناة لأنظمة ABB DCS

ABB DO86-48 | قطعة غيار صناعية مختبرة لضمان استقرار التحكم

ABB 58172367A | بطاقة إخراج رقمية بجهد 24 فولت تيار مستمر بضمان عام

Product Core Brief

• الموديل: DO86-48 (رقم الجزء المرجعي: 58172367A)
• العلامة التجارية: ABB
• السلسلة: Procontic / Master DCS
• الوظيفة الأساسية: إرسال إشارات التحكم الرقمية لـ 48 نقطة تنفيذ ميدانية.
• نوع المنتج: وحدة إخراج رقمي عالية الكثافة (High-Density Digital Output).
• المواصفات الرئيسية: 48 قناة إخراج، جهد 24 فولت تيار مستمر (24V DC)، عزل ضوئي، توافق مع بنية رفوف ABB 86.

⚠️ حالة التوفر: صنف كلاسيكي (Legacy). نظرًا لعدد القنوات الكبير، تخضع كل لوحة لاختبار حمل حراري مكثف لضمان عدم تعطل الترانزستورات تحت الضغط التشغيلي.

Product Introduction

في هندسة الأتمتة المعقدة، تعتبر المساحة والكفاءة وجهين لعملة واحدة، والوحدة ABB DO86-48 (المعروفة تقنيًا بـ 58172367A) هي الحل الأمثل لإدارة عدد كبير من المخرجات الرقمية في مساحة رف واحدة. بدلاً من استخدام عدة لوحات صغيرة، تمنحك هذه الوحدة القدرة على التحكم في 48 مشغلًا (مثل الصمامات الملفية، المرحلات، والمؤشرات الضوئية) من خلال بطاقة واحدة متينة.

بصفتي مساعدك التقني، أود أن ألفت انتباهك إلى أن اللوحة 58172367A صُممت بهندسة “توزيع الحمل”، حيث يتم عزل القنوات ضوئيًا لحماية المعالج الرئيسي من أي صدمات كهربائية قد تحدث في الميدان. إن امتلاك 48 قناة في لوحة واحدة يعني أن التبريد وإدارة الكابلات أمران حاسمان؛ لذا فإن تصميم ABB لهذه اللوحة يتضمن مسارات نحاسية عريضة قادرة على تحمل التيارات المستمرة دون ارتفاع مفرط في الحرارة. إذا كنت تقوم بصيانة نظام Procontic قديم، فإن هذه اللوحة هي العمود الفقري الذي يضمن بقاء جميع مشغلاتك تحت السيطرة.

Key Technical Specifications

Installation & Configuration Guide

🛠️ المرحلة الأولى: التحضير والأمان (20 دقيقة)

بسبب الكثافة العالية للقنوات (48 سلكًا)، فإن التنظيم هو مفتاح النجاح.

1. عزل الطاقة: افصل طاقة الرف وطاقة الميدان (24V) تمامًا.
2. التوثيق: التقط صورًا عالية الدقة لكتل التوصيل. الخلط بين 48 سلكًا قد يؤدي إلى تشغيل معدات خاطئة بشكل كارثي.
3. الحماية من ESD: ارتدِ سوار التأريض (ESD Wrist Strap)؛ فالحمل الساكن قد يتلف مصفوفة الترانزستورات الحساسة على اللوحة 58172367A.

🔌 المرحلة الثانية: الفك والاستبدال (15 دقيقة)

1. فك المسامير التي تثبت كتل التوصيل الجانبية واسحبها برفق دون فصل الأسلاك الفردية.
2. اسحب اللوحة القديمة DO86-48 للخارج بشكل مستقيم ومستقر.
3. افحص الموصلات الخلفية في الرف بحثًا عن أي علامات تفحم ناتجة عن تحميل زائد سابق.

⚙️ المرحلة الثالثة: التكوين والتركيب (30 دقيقة)

❗ تنبيه هام: قد تحتاج اللوحة لضبط مفاتيح العناوين (DIP Switches).

1. مطابقة الإعدادات: انقل وضعية المفاتيح من اللوحة القديمة إلى 58172367A الجديدة حرفيًا لضمان تعرف البرمجيات على القنوات الـ 48.
2. التركيب: أدفع اللوحة الجديدة في المسار المخصص حتى تتعشق بالكامل مع الناقل الخلفي.
3. التأمين: اربط براغي التثبيت وأعد تركيب كتل التوصيل بإحكام.

✅ المرحلة الرابعة: الاختبار والتحقق (40 دقيقة)

1. أعد تشغيل طاقة المنطق وراقب مؤشر “Ready” على اللوحة.
2. الاختبار المتسلسل: قم بتفعيل المخرجات من خلال البرنامج (Force Output) واحدًا تلو الآخر وتأكد من استجابة المشغل الميداني وإضاءة الـ LED المقابل.
3. مراقبة الحرارة: بعد التشغيل الكامل لعدة دقائق، تأكد من عدم وجود حرارة غير طبيعية منبعثة من اللوحة.

SOP: بروتوكول ضمان الجودة

نحن ندرك أن تعطل لوحة بـ 48 قناة قد يشل قطاعًا كاملًا من مصنعك، لذا تخضع كل قطعة DO86-48 لدينا للآتي:

• اختبار النقاط الشامل: فحص كل قناة من القنوات الـ 48 بشكل مستقل للتأكد من سلامة الترانزستورات.
• اختبار الإجهاد (Burn-in Test): تشغيل اللوحة تحت حمل متوسط لمدة 24 ساعة لمراقبة الاستقرار الحراري.
• التنظيف الكيميائي الاحترافي: إزالة أي أكسدة عن الموصلات الذهبية الخلفية لضمان توصيل تيار مثالي.
