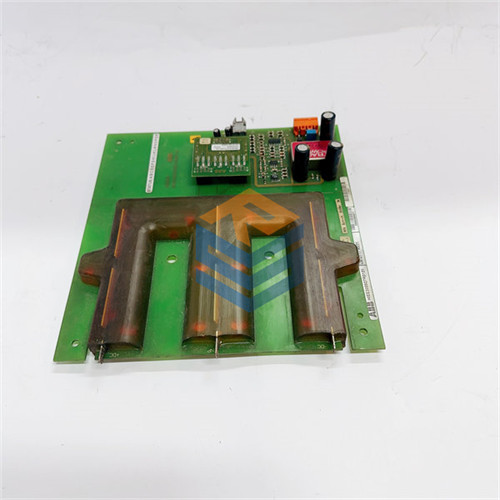

ABB FDIV-8CH 57771593D

SEO Titles

ABB FDIV-8CH | وحدة واجهة الحساسات والنبضات (Pulse/Frequency Interface) ABB 57771593D | لوحة دوائر مطبوعة (PCB) أصلية لنظام التحكم ABB FDIV-8CH 57771593D | وحدة معالجة ترددات 8 قنوات لنظام Procontic ABB FDIV-8CH | قطعة غيار أصلية ومختبرة لقياس السرعة والتدفق ABB 57771593D | بطاقة تقسيم التردد (Frequency Divider) بضمان عام

Product Core Brief

• الموديل: FDIV-8CH (رقم الجزء المرجعي: 57771593D)
• العلامة التجارية: ABB
• السلسلة: Procontic / Master DCS
• الوظيفة الأساسية: استقبال وإدارة إشارات التردد والنبضات (Pulse Signals) وتقسيمها أو معالجتها للتوافق مع المعالج الرئيسي.
• نوع المنتج: وحدة واجهة تردد (Frequency/Pulse Interface Module).
• المواصفات الرئيسية: 8 قنوات مستقلة، دعم إشارات النبضات عالية السرعة، عزل ضوئي، وتوافق مع رفوف ABB 86.

⚠️ حالة التوفر: صنف كلاسيكي (Legacy). نظراً لتعاملها مع إشارات التردد الدقيقة، تخضع كل لوحة لاختبار تزامن (Timing Test) صارم لضمان عدم ضياع أي نبضة أثناء التشغيل.

Product Introduction

في الأنظمة الصناعية التي تتطلب قياساً دقيقاً لسرعة الدوران (RPM) أو معدلات التدفق (Flow Rates)، تعتبر الوحدة ABB FDIV-8CH (المعروفة بـ 57771593D) هي المترجم الدقيق للنبضات السريعة. تعمل هذه اللوحة كواجهة متخصصة تستقبل الترددات العالية القادمة من “المشفرات” (Encoders) أو حساسات التدفق، وتقوم بمعالجتها أو تقسيمها (Division) لتصبح قابلة للقراءة بواسطة وحدة المعالجة المركزية دون استهلاك موارد المعالج في حسابات التوقيت المعقدة.

بصفتي مساعدك التقني، أود توضيح أن الإصدار 57771593D يتميز بقدرة ممتازة على التعامل مع الإشارات الضعيفة أو المشوهة، حيث تحتوي اللوحة على دوائر “تنقية” (Signal Conditioning) مدمجة تزيل الضوضاء الناتجة عن الكابلات الطويلة. إذا كنت تلاحظ عدم استقرار في قراءات السرعة أو أخطاء في حساب الكميات التراكمية، فإن المشكلة غالباً ما تكمن في تدهور أداء هذه الوحدة، واستبدالها بقطعة أصلية ومختبرة هو الضمان الوحيد لاستعادة دقة القياس في منشأتك.

Key Technical Specifications

Installation & Configuration Guide

🛠️ المرحلة الأولى: التحضير والأمان (20 دقيقة)

إشارات التردد حساسة جداً للتداخل؛ لذا فإن التحضير الجيد هو نصف الإصلاح.

1. عزل الطاقة: افصل الطاقة عن الرف تماماً.
2. فحص الكابلات: تأكد من أن كابلات الإشارة “المحمية” (Shielded Cables) مؤرضة بشكل صحيح من طرف واحد فقط لمنع “حلقات الأرضي” (Ground Loops).
3. الحماية من ESD: ارتدِ سوار التأريض (ESD Wrist Strap)؛ فالدوائر المنطقية في FDIV-8CH حساسة جداً للشحنات الساكنة.

🔌 المرحلة الثانية: الفك والاستبدال (15 دقيقة)

1. فك المسامير التي تثبت كتل التوصيل واسحبها برفق.
2. اسحب اللوحة القديمة FDIV-8CH للخارج بشكل مستقيم.
3. نظف الموصل الخلفي للرف بضغط هواء جاف للتخلص من أي عوائق قد تؤثر على سرعة نقل البيانات.

⚙️ المرحلة الثالثة: التكوين (30 دقيقة)

❗ تنبيه هام: تعتمد هذه اللوحة على “قفزات” (Jumpers) أو مفاتيح (DIP Switches) لتحديد نسبة التقسيم ونوع الإشارة الداخلة.

1. مطابقة الإعدادات: انقل وضعية الـ Jumpers من اللوحة التالفة إلى اللوحة 57771593D الجديدة بدقة متناهية. أي خطأ هنا سيؤدي لقراءة سرعة خاطئة تماماً.
2. التركيب: ادفع اللوحة الجديدة في مكانها وثبتها بالبراغي، ثم أعد تركيب كتل التوصيل.

✅ المرحلة الرابعة: الاختبار والمعايرة (40 دقيقة)

1. أعد تشغيل الطاقة وراقب وميض مصابيح القنوات؛ يجب أن تومض مع كل نبضة قادمة من الميدان.
2. التحقق البرمجي: من واجهة المشغل، قارن القراءة الرقمية للسرعة مع جهاز قياس يدوي (Tachometer) للتأكد من دقة المعايرة ونسبة التقسيم.

SOP: بروتوكول ضمان الجودة

نحن ندرك أن دقة القياس الترددي لا تقبل القسمة على اثنين، لذا تخضع كل قطعة FDIV-8CH لدينا للآتي:

• اختبار مولد الإشارة: حقن ترددات معروفة (مثلاً 1kHz, 10kHz) والتأكد من أن اللوحة تخرج النتيجة الصحيحة بدقة 100%.
• فحص الاستقرار الزمني: تشغيل اللوحة لمدة 12 ساعة متواصلة للتأكد من عدم وجود “انزياح” (Drift) في التوقيت.
• التنظيف الاحترافي: معالجة الموصلات الذهبية لضمان أقل مقاومة ممكنة للإشارة.
