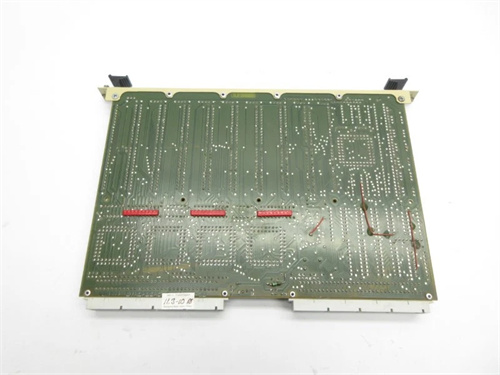

ABB MEM-3 192/E3E100

يبدو أنك تبحث عن تفاصيل تقنية لوحدة الذاكرة ABB MEM-3 192/E3E100، وهي جزء حيوي من نظام ABB Procontic / Master 86. هذا النوع من الوحدات يُصنف كذاكرة هجينة عالية الأداء ومصممة خصيصاً للتطبيقات التي تتطلب موثوقية استثنائية.

إليك التحليل الفني المفصل لهذا الموديل:

التحليل الدلالي للموديل (Model Breakdown)

• MEM-3: تشير إلى الجيل الثالث من لوحات الذاكرة (Memory Board Generation 3).
• 192: تشير إلى سعة الذاكرة، وهي 192 كيلوبايت.
• E3: ترمز إلى وجود رقائق ذاكرة من نوع EPROM (ذاكرة قراءة فقط قابلة للبرمجة والمسح)، والتي تستخدم غالباً لتخزين “برنامج النظام” (Firmware) أو كود التطبيق الأساسي الذي لا يتغير.
• E100: تشير غالباً إلى سرعة الوصول (Access Speed) أو تصنيف محدد لنوع التوقيت، مما يضمن توافقها مع ترددات المعالج العالية في سلسلة 86.

المواصفات الأساسية والوظيفة

تعمل هذه اللوحة كمخزن دائم ومؤقت في آن واحد لنظام التحكم. بينما تقوم الـ RAM بتخزين البيانات الديناميكية (مثل قيم الحساسات والمؤقتات)، تقوم الـ EPROM الموجودة على اللوحة بضمان بقاء المنطق البرمجي محمياً حتى في حال فشل البطارية الاحتياطية لفترات طويلة.

Product Introduction

في أنظمة ABB 86، تعتبر MEM-3 192/E3E100 هي الخيار المفضل للمهندسين الذين يرغبون في تأمين الأنظمة ضد فقدان البرمجة المفاجئ. وجود الـ EPROM يعني أنك تقوم “بحرق” برنامجك على رقائق فيزيائية، مما يجعل النظام جاهزاً للعمل فور تشغيل الكهرباء دون الحاجة لإعادة تحميل البرنامج من الكمبيوتر، حتى لو كانت البطارية تالفة.

بصفتي مساعدك التقني، أود تنبيهك إلى أن رقم الإصدار E3E100 قد يشير إلى توافقية برمجية محددة. إذا كنت تستبدل لوحة تالفة، تأكد من نقل رقائق الـ EPROM (التي عادة ما تكون مغطاة بملصق ورقي) من اللوحة القديمة إلى الجديدة، لأن هذه الرقائق تحتوي على “المنطق البرمجي” الفعلي لماكينتك.

دليل التركيب والصيانة (SOP)

🛠️ المرحلة الأولى: الاستعداد (25 دقيقة)

1. النسخ الاحتياطي: قبل لمس اللوحة، حاول سحب نسخة من البيانات الديناميكية (مثل قيم العدادات والبارامترات) عبر محطة الهندسة.
2. الحماية من ESD: هذه اللوحة حساسة جداً للشحنات الساكنة. يجب ارتداء سوار التأريض.

🔌 المرحلة الثانية: التبديل الفيزيائي (15 دقيقة)

1. افصل الطاقة عن الرف (Rack).
2. اسحب اللوحة القديمة بحذر وتأكد من عدم ثني أي “دبابيس” (Pins) في الموصل الخلفي.
3. إذا كانت اللوحة الجديدة فارغة من رقائق الـ EPROM، قم بنقل الرقائق من القديمة للجديدة مع مراعاة اتجاه “النوتش” (الفتحة الصغيرة في طرف الرقاقة).

⚙️ المرحلة الثالثة: التفعيل والاختبار (30 دقيقة)

1. أعد تشغيل الطاقة؛ راقب مؤشرات الـ LEDs في المعالج الرئيسي.
2. إذا أضاء مؤشر Halt، فقد يكون هناك تعارض في العناوين (Address Conflict) بسبب وضعية القفزات (Jumpers).
3. تأكد من مطابقة جميع الـ Jumpers بين اللوحتين القديمة والجديدة.

ضمان الجودة والأداء

نظراً لأن هذه اللوحة قديمة نسبياً (Legacy)، فإننا نخضعها لاختبارات صارمة تشمل:

• Burn-in Test: تشغيل اللوحة في درجات حرارة مرتفعة لمحاكاة بيئة الكابينة الصناعية.
• Data Integrity Test: التأكد من دقة القراءة والكتابة في جميع قطاعات الذاكرة الـ 192.
• التنظيف الاحترافي: معالجة الموصلات الذهبية لضمان عدم فقدان البيانات بسبب الأكسدة.
