ABB MEM86-E128K

SEO Titles

• ABB MEM86-E128K | وحدة ذاكرة EPROM لنظام Procontic
• ABB 57370001-DA | بطاقة ذاكرة برامج المستخدم سعة 128 كيلوبايت
• ABB MEM86-E128K | قطعة غيار أصلية ومختبرة لسلسلة ABB 86
• ABB MEM86 | وحدة تخزين البيانات غير المتطايرة بضمان عام
• ABB 57370001-DA | لوحة ذاكرة النظام للشحن الفوري والتركيب الميداني

Product Core Brief

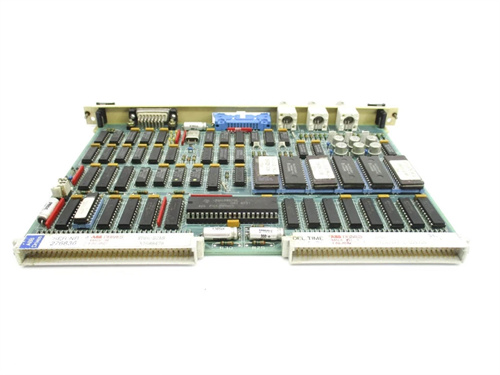

• الموديل: MEM86-E128K
• رقم الجزء (P/N): 57370001-DA
• العلامة التجارية: ABB
• السلسلة: Procontic / Master DCS (سلسلة 86)
• الوظيفة الأساسية: توفير مساحة تخزين ثابتة لبرامج المستخدم (Application Program) باستخدام تقنية EPROM.
• نوع المنتج: وحدة ذاكرة قراءة فقط قابلة للبرمجة والمسح (EPROM Module).
• المواصفات الرئيسية: سعة تخزينية تبلغ 128 كيلوبايت، مصممة للاحتفاظ بالبيانات والبرامج بشكل دائم دون الحاجة لبطارية احتياطية.

⚠️ تنبيه تقني: حرف “E” في الموديل MEM86-E128K يشير إلى أنها تعتمد على رقائق EPROM. بخلاف ذاكرة الـ RAM، لا يمكن كتابة البرنامج على هذه اللوحة مباشرة عبر المعالج أثناء التشغيل؛ بل يجب “حرق” البرنامج على الرقائق باستخدام جهاز برمجة خارجي (EPROM Programmer) قبل تركيبها. هذا يجعلها الخيار الأكثر أماناً ضد فقدان البيانات الناتج عن تفريغ البطارية أو تداخل الشحنات.

Product Introduction

في أنظمة التحكم الصناعية التقليدية، يعتبر الأمان البرمجي هو الأولوية القصوى. الوحدة ABB MEM86-E128K هي “الصندوق الأسود” لنظامك؛ فهي تضمن أن الماكينة ستعرف دائماً ماذا تفعل فور تشغيل الطاقة، حتى لو ظل النظام متوقفاً لسنوات. بفضل سعتها البالغة 128 كيلوبايت، توفر مساحة كافية لتخزين المنطق البرمجي (Logic) ومعايير التشغيل الأساسية في بيئة غير متطايرة تماماً.

بصفتي مساعدك التقني، أود توضيح أن القوة الحقيقية لهذه اللوحة تكمن في ثبات البيانات. في البيئات ذات التشويش الكهرومغناطيسي العالي أو في المواقع البعيدة حيث يصعب صيانة البطاريات دورياً، تعتبر MEM86-E128K صمام الأمان. إذا كنت بصدد استبدال لوحة تالفة، تذكر أن اللوحة الجديدة “خالية”؛ ستحتاج لنزع رقائق الـ EPROM القديمة (التي تحمل ملصقات ورقية غالباً) وتركيبها في اللوحة الجديدة بنفس الترتيب والاتجاه ليعود النظام للعمل.

Key Technical Specifications

Installation & Configuration Guide

🛠️ المرحلة الأولى: التحضير (30 دقيقة)

1. النسخ الاحتياطي: تأكد من وجود ملف السورس (Source Code) للبرنامج المحروق على الرقائق.
2. عزل الطاقة: افصل التيار عن الرف تماماً.
3. الحماية من ESD: ارتدِ سوار التأريض (ESD Strap)؛ فرغم أن الـ EPROM متينة، إلا أن الدوائر المنطقية للوحة حساسة للشحنات الساكنة.

🔌 المرحلة الثانية: نقل الرقائق والتركيب (20 دقيقة)

1. اسحب اللوحة القديمة بحذر.
2. استخدم أداة “سحب الرقائق” (IC Puller) لنقل رقائق الـ EPROM إلى اللوحة الجديدة.
3. تنبيه حرج: تأكد من اتجاه “النوتش” (الفتحة الصغيرة) في الرقاقة ليتطابق مع الرسم الموجود على اللوحة؛ التركيب العكسي سيؤدي لاحتراق الرقاقة فور التشغيل.
4. أدخل اللوحة MEM86-E128K في الفتحة المخصصة.

⚙️ المرحلة الثالثة: التكوين (20 دقيقة)

❗ تنبيه هام: يجب ضبط “نطاق العنوان” (Addressing) عبر القفزات.

1. مطابقة الـ Jumpers: انقل وضعية القفزات من اللوحة القديمة إلى الجديدة بدقة لضمان أن المعالج “سيبحث” عن البرنامج في المكان الصحيح.
2. التشغيل: أعد تشغيل الطاقة؛ يجب أن يبدأ المعالج في القراءة من الذاكرة فوراً.

✅ المرحلة الرابعة: الاختبار (30 دقيقة)

1. راقب مؤشر Run في المعالج؛ إذا أومض أو استقر، فهذا يعني نجاح قراءة البرنامج.
2. تأكد من أن جميع الوظائف الميدانية تعمل وفقاً للمنطق المخزن.
3. في حال ظهور خطأ “Checksum Error”، تأكد من نظافة أرجل الرقائق وتوصيلها جيداً في قواعدها.

SOP: بروتوكول ضمان الجودة

نحن ندرك أن هذه اللوحة تحمل “روح” نظامك، لذا تخضع كل قطعة MEM86-E128K لدينا للآتي:

• اختبار سلامة القراءة (Read Verification): التأكد من أن جميع مسارات البيانات قادرة على نقل المحتوى من الرقائق إلى الناقل دون فقدان.
• فحص قواعد الرقائق (Socket Inspection): التأكد من قوة تلامس القواعد لضمان عدم حدوث فصل بسبب الاهتزازات.
• التنظيف والمعالجة: معالجة الموصلات الذهبية بمواد خاصة لضمان اتصال مثالي مع الـ Backplane.
