Product Introduction

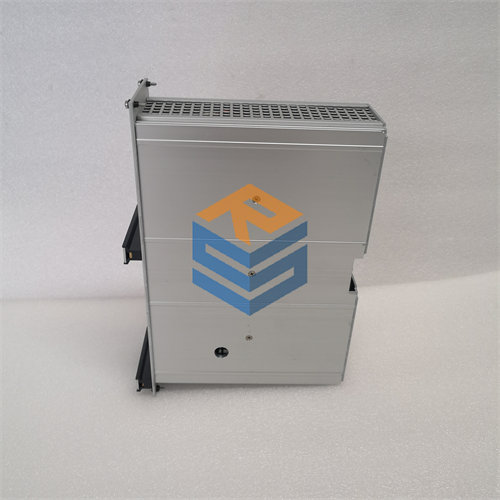

يعتبر ريلي MAVS02D1AB0751D هو “منظم المرور” لدوائر الجهد في المحطة؛ ففي حال فشل محول الجهد الرئيسي (VT) نتيجة احتراق مصهر أو عطل في الكابلات، يتدخل هذا الريلي فوراً لنقل التغذية إلى المحول الاحتياطي. هذا الإجراء ليس مجرد “تبديل”، بل هو عملية هندسية معقدة تتم في أجزاء من الثانية لضمان ألا يرى ريلي الحماية (مثل MiCOM P44x) فقداً في الجهد، مما يمنع حدوث فصل خاطئ قد يؤدي لإظلام أجزاء من الشبكة.
ما يميز الموديل MAVS02 هو موثوقيته العالية في البيئات ذات التداخل الكهرومغناطيسي الكثيف. بفضل كود التكوين D1AB0751D، يأتي هذا الجهاز بمعايرة دقيقة لجهد التحكم (110V DC عادةً) مع ملامسات إخراج قادرة على تحمل تيارات البدء العالية، مما يجعله الحل الأمثل لتحديث الأنظمة القديمة أو بناء محطات جديدة تعتمد على استمرارية الإشارة الرقمية للجهد.
Key Technical Specifications
| المواصفة الفنية | القيمة والوصف (MAVS02D1AB0751D) |
|---|---|
| جهد الدخل الاسمي (Un) | 100 فولت / 110 فولت / 120 فولت AC |
| جهد التغذية المساعدة (Vx) | 110/125 فولت تيار مستمر (DC) |
| عدد مصادر الجهد | 2 (محول رئيسي + محول احتياطي) |
| وظيفة المراقبة | كشف فقدان الطور وفشل المصهر (Fuse Fail) |
| زمن الاستجابة | تبديل لحظي (Instantaneous) لتقليل فجوة الجهد |
| نوع الملامسات | ملامسات تبديل ثقيلة التحمل (Heavy Duty Contacts) |
| حجم الهيكل | حجم 2 (Case Size 2) من عائلة MiCOM |
| بيئة التشغيل | مطابقة لمعايير IEC للمحطات الفرعية |
(SOP Quality Transparency)
- اختبار حقن الجهد المتعدد: نقوم بحقن جهد 110V AC من مصدرين مختلفين؛ يتم قطع المصدر الأول ومراقبة زمن انتقال الملامسات للمصدر الثاني باستخدام مسجل أحداث رقمي للتأكد من سلاسة التبديل.
- فحص عتبة التشغيل (Pick-up/Drop-off): نتحقق من دقة الريلي في كشف انخفاض الجهد عند القيمة المحددة بدقة ±1% لضمان عدم التبديل العشوائي عند تذبذبات الجهد البسيطة.
- اختبار مقاومة العزل: يتم فحص العزل بين دوائر الـ AC ودوائر الـ DC وبينها وبين الأرضي بجهد 2kV لضمان سلامة الجهاز ضد الصدمات الكهربائية.
- تنشيط مؤشرات البيان (Flags/LEDs): التأكد من أن جميع لمبات البيان والمؤشرات الميكانيكية تعمل بشكل صحيح عند محاكاة الأعطال، لتسهيل مهمة مهندس الموقع في التشخيص.
- التغليف التقني: يُغلف الجهاز في صندوق مضاد للاهتزاز (Shock-proof) مع وضع دليل التوصيل الميداني لضمان التركيب الصحيح من المرة الأولى.
(Technical Pitfall Guide)
- ❗ فخ جهد التحكم: الكود “0751” يحدد جهد التغذية المساعدة (Vx). تأكد من أن جهد البطاريات في المحطة هو فعلاً 110V DC؛ استخدام 220V سيؤدي لتلف الوحدة فورياً.
- ❗ تناغم الأطوار (Phasing): قبل التوصيل، تأكد أن ترتيب الأطوار (R-S-T) في المصدرين متطابق تماماً. التبديل بين مصدرين غير متزامنين قد يؤدي لانفجار المصهرات أو تلف معدات القياس المتصلة.
- ❗ حمولة الملامسات: رغم قوة ملامسات MAVS02، إلا أن تحميلها بعدد كبير جداً من الريليات قد يسبب هبوطاً في الجهد. استخدم ريلي مساعد (Interposing Relay) إذا كان عدد الأحمال كبيراً.
- ❗ تأريض النيوترال: يجب توصيل نقطة التعادل (Neutral) للمصدرين بشكل مشترك وصحيح، وإلا سيعاني الريلي من “إزاحة النيوترال” مما يسبب قراءات خاطئة وحالات تبديل غير مبررة.
Installation & Configuration Guide
- التحضير: افصل قواطع الـ VT وقواطع الـ DC. تأكد من أن الـ Case الخارجي مثبت جيداً في اللوحة ومؤرض بشكل سليم.
- التوصيل الخلفي: اتبع المخطط الملحق لتوصيل المصدر “A” والمصدر “B”. (ملاحظة: تأكد من إحكام ربط المسامير الخلفية لتجنب “الشرر الكهربائي” عند التبديل).
- الضبط: هذا الريلي غالباً ما يكون مضبوطاً مصنعياً، ولكن تأكد من وضعية الـ Jumpers الداخلية (إذا وجدت) لتناسب
