SEO-Optimized Headings:
- BENTLY 3500/05-01-03-00-00-00: هيكل نظام Bently Nevada 3500 الكامل.
- Bently Nevada 3500/05 System Rack: الأساس لمراقبة الماكينات الحيوية.
- 3500/05-01-03-00-00-00: حامل وحدات Bently Nevada 3500 للتثبيت على الحائط.
- نظام Bently Nevada 3500: حماية الماكينات وتحديد الحالة لـ API 670.
- وحدة 3500/05: حل مرن لتركيب وحدات مراقبة الاهتزاز.
وصف موجز للمنتج (يُستخدم لصفحة التفاصيل ووصف صفحة البحث):

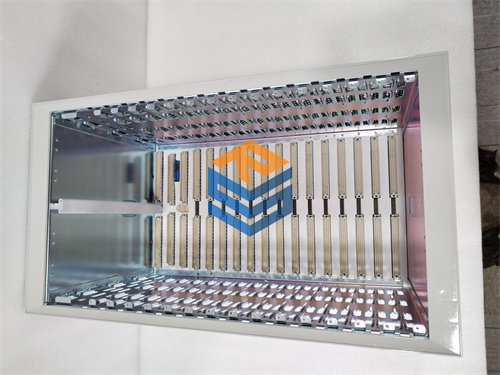

تُعد BENTLY 3500/05-01-03-00-00-00 هي الوحدة الأساسية لنظام Bently Nevada 3500 لمراقبة وحماية الماكينات. يُوفر هذا الحامل ذو الحجم الكامل (19 بوصة) 14 فتحة لوحدات المراقبة وإمدادات الطاقة، ويتميز بخيار التركيب على الحائط (Bulkhead Mount) لسهولة الوصول إلى الأسلاك من الأمام. يُصمم هذا الحامل لضمان الاتصال الفعال وتوزيع الطاقة بين جميع وحدات 3500، مما يجعله مكونًا حيويًا لمراقبة الآلات الدوارة الحرجة في بيئات صناعية متنوعة.
نوع المنتج: نظام Rack / هيكل الشركة المصنعة: Bently Nevada (جزء من Baker Hughes, a GE company) السلسلة: Bently Nevada 3500 Series الوظيفة الأساسية: توفير هيكل ووظائف الربط الكهربائي والاتصال لوحدات نظام 3500.
وصف تفصيلي للمنتج
في عالم الآلات الدوارة عالية السرعة والعمليات الصناعية الحرجة، تُعد حماية الأصول ومراقبة حالتها أمرًا بالغ الأهمية لتجنب التوقفات الكارثية وتقليل تكاليف الصيانة. هنا يبرز نظام Bently Nevada 3500 كمعيار صناعي لأنظمة حماية الآلات عبر الإنترنت والمراقبة المستمرة. القلب النابض لهذا النظام هو BENTLY 3500/05 System Rack، والتي تُشير إليها رقم الجزء 3500/05-01-03-00-00-00. بصراحة، هذا الحامل ليس مجرد صندوق معدني؛ إنه منصة مُصممة بدقة تُمكن نظامًا معقدًا من العمل بانسجام، مما يضمن أن بيانات الآلة الحيوية تُجمع وتُعالج بدقة لا مثيل لها.
بصفتي خبيرًا في هذا المجال، أرى أن BENTLY 3500/05-01-03-00-00-00 تُمثل المكون الأساسي الذي تُبنى عليه جميع وظائف نظام 3500. يُوفر هذا الحامل المُتكامل الهيكل المادي والاتصالات الخلفية (backplane communications) لتجميع مختلف وحدات 3500 في نظام واحد مُتماسك.
دعنا نُلقي نظرة فاحصة على ميزاته الرئيسية التي تُفسر رقم الجزء:
- النوع (05 – System Rack): هذا يُحدد وظيفة الوحدة كحامل للنظام. إنه العنصر الذي يُوفر الفتحات اللازمة لتركيب وحدات المراقبة المختلفة، ووحدات تزويد الطاقة، ووحدة الواجهة بالرف (Rack Interface Module – RIM) أو واجهة البيانات العابرة (Transient Data Interface – TDI).
- الحجم (01 – Full-size 19-inch EIA rack): يشير “01” إلى أنه حامل بحجم كامل، يتوافق مع معايير 19 بوصة المستخدمة في معظم خزائن المعدات الصناعية. يُوفر هذا الحامل 14 فتحة لوحدات النظام، مما يُتيح مرونة كبيرة في تكوين نظام مراقبة شامل لآلات متعددة أو معلمات متعددة على آلة واحدة.
- خيار التركيب (03 – Bulkhead Mount): هذه هي ميزة رئيسية تُحدد طريقة تركيب الحامل. “Bulkhead Mount” يعني أن الحامل يُثبت مباشرة على حائط أو لوحة، وحيث لا يمكن الوصول إلى الجزء الخلفي من الحامل. في هذا التكوين، يتم توجيه جميع توصيلات الأسلاك ووحدات الإدخال/الإخراج إلى الواجهة الأمامية للحامل لسهولة الوصول إليها أثناء التركيب والصيانة. هذا الخيار يختلف عن التثبيت في الرف (Rack Mount) حيث تكون الأسلاك عادةً في الخلف.
- خيارات إضافية (00-00-00): تُشير هذه الأرقام إلى عدم وجود موافقات وكالة محددة (مثل ATEX/CSA للمناطق الخطرة) أو خيارات امتثال أوروبية خاصة لهذه الوحدة، مما يعني أنها تكوين قياسي.
لماذا تُعد هذه الوحدة حيوية؟
- الموثوقية والتكامل: تُصمم لربط وحدات 3500 المختلفة ببعضها البعض، مما يضمن اتصالات بيانات موثوقة وتوزيعًا مستقرًا للطاقة عبر نظام المراقبة بأكمله.
- حماية الآلات الحرجة: نظام 3500 بأكمله، والذي يعتمد على هذا الحامل، يُستخدم في الصناعات التي لا تحتمل أي توقفات، مثل النفط والغاز، وتوليد الطاقة، والبتروكيماويات. يُوفر هذا الحامل بنية تحتية مستقرة لتلك الأنظمة الحيوية.
- الامتثال للمواصفات القياسية: يلبي تصميم 3500، بما في ذلك الحامل، متطلبات معيار API 670، وهو المواصفة الأكثر استخدامًا في العالم لأنظمة حماية الآلات.
- المرونة: يسمح تصميمه المعياري بدمج مجموعة واسعة من وحدات المراقبة (مثل مراقبات الاهتزاز التقاربي، والزلزالي، ودرجة الحرارة، والسرعة) في حامل واحد، مما يُوفر حلاً مُخصصًا لاحتياجات الآلات المختلفة.
من منظور مهندس الصيانة أو مشغل المصنع، يُعد هذا الحامل مكونًا موثوقًا به يُسهل تركيب وصيانة نظام مراقبة حالة الآلة، مما يُساهم بشكل مباشر في تحسين وقت تشغيل الماكينة وتقليل تكاليف الصيانة.
الميزات الأساسية والفوائد الجوهرية:
- هيكل معياري: يُوفر بيئة مُنظمة وموحدة لتركيب جميع وحدات 3500 الأخرى.
- 14 فتحة لوحدة (Full-Size): يسمح بدمج عدد كبير من وحدات المراقبة والتحكم في نظام واحد.
- خيار التركيب على الحائط (Bulkhead Mount): يُسهل التركيب في المساحات الضيقة أو حيث يكون الوصول إلى الخلف غير ممكن، مع توفير سهولة الوصول إلى الأسلاك من الأمام.

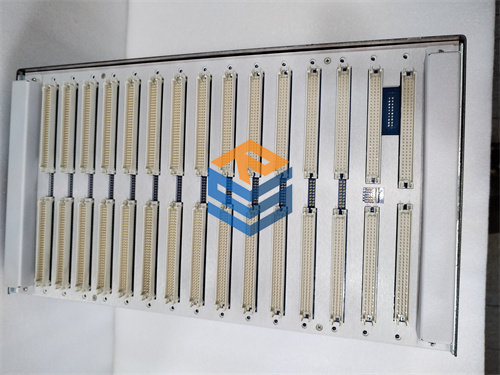

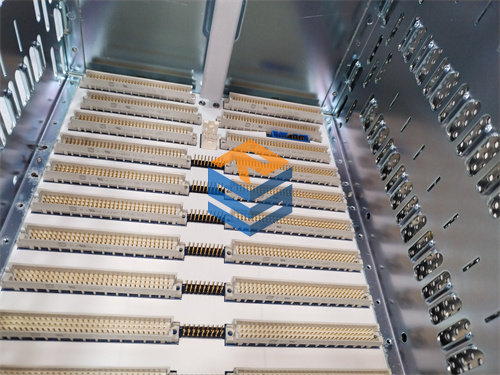

- اتصالات خلفية مُدمجة: تُمكن جميع وحدات 3500 من التواصل بكفاءة داخل الرف.
- توزيع الطاقة: يُوزع الطاقة من وحدات تزويد الطاقة المثبتة في الرف إلى جميع الوحدات الأخرى.
- الموثوقية والمتانة: مُصمم ليتحمل البيئات الصناعية القاسية، مما يضمن أداءً طويل الأمد وموثوقًا به.
- الامتثال لمعايير الصناعة: جزء من نظام يلتزم بمعايير مثل API 670، مما يُشير إلى مستواه العالي من الحماية والموثوقية.
المواصفات الفنية:
| المعلمة | القيمة |
| رقم الجزء الكامل | 3500/05-01-03-00-00-00 |
| نوع الوحدة | 3500 System Rack |
| الشركة المصنعة | Bently Nevada (Baker Hughes, a GE company) |
| حجم الحامل | Full-size (حامل 19 بوصة EIA) |
| عدد فتحات الوحدات | 14 فتحة (بالإضافة إلى فتحتين مخصصتين لوحدات تزويد الطاقة و RIM/TDI) |
| خيار التركيب | Bulkhead Mount (تثبيت على الحائط/اللوحة مع وصول أمامي للأسلاك) |
| موافقات الوكالة | لا يوجد خيار محدد في هذا الجزء (يمكن أن تتوفر خيارات ATEX/CSA لأرقام أجزاء أخرى) |
| الامتثال الأوروبي | لا يوجد خيار محدد في هذا الجزء (يمكن أن تتوفر خيارات لأرقام أجزاء أخرى) |
| الأبعاد (تقريبية) | تختلف حسب الطراز ولكنها مُصممة لتناسب خزائن 19 بوصة القياسية. عمق حامل Bulkhead حوالي 267 مم (10.5 بوصة). |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
مجالات التطبيق:
يُستخدم نظام Bently Nevada 3500، وبالتالي الحامل 3500/05، في مجموعة واسعة من الصناعات التي تعتمد على الآلات الدوارة الحرجة.
تشمل مجالات التطبيق الرئيسية ما يلي:
- النفط والغاز: في مصافي التكرير، وخطوط الأنابيب، ومنصات التنقيب البحرية، لمراقبة التوربينات، والضواغط، والمضخات، والمولدات.
- توليد الطاقة: في محطات الطاقة الحرارية، والنووية، والمائية، لمراقبة التوربينات البخارية والغازية، والمولدات، والمضخات.
- البتروكيماويات: في مصانع المعالجة الكيميائية لضمان سلامة وكفاءة الضواغط والمفاعلات والمضخات.
- التصنيع العام: في المصانع الكبيرة التي تحتوي على معدات دوارة حرجة، مثل صناعة السيارات أو الورق واللب.
- المعادن والتعدين: لمراقبة المطاحن الكبيرة، والكسارات، والمراوح عالية الطاقة.
- البحرية: على السفن ومنصات التشغيل البحرية لمراقبة أنظمة الدفع والمعدات المساعدة.
منتجات ذات صلة قد تهمك:
لتشغيل نظام Bently Nevada 3500 الكامل، ستكون بحاجة إلى وحدات أخرى تُثبت في هذا الحامل. إليك بعض المكونات الأساسية والمنتجات ذات الصلة:
- Bently Nevada 3500/15 Power Supply: لتزويد الحامل بجهد الدخل (AC أو DC) وتوزيع الطاقة على الوحدات.
- Bently Nevada 3500/20 Rack Interface Module (RIM) أو 3500/22 Transient Data Interface (TDI): هذه الوحدات ضرورية للواجهة بين الحامل وبرامج التكوين، العرض، ومراقبة الحالة (مثل System 1).
- وحدات المراقبة (Monitor Modules): مثل:
- 3500/42M Proximitor/Seismic Monitor: لمراقبة الاهتزاز المحوري والشعاعي.
- 3500/50M Tachometer Monitor: لقياس السرعة ومراقبة السرعة الزائدة.
- 3500/60 أو 3500/61 Temperature Monitor: لمراقبة درجة الحرارة (RTD أو TC).

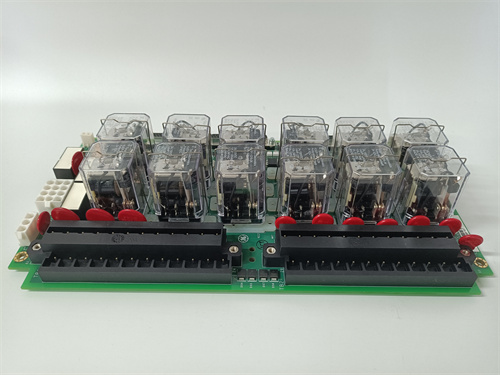

- 3500/32M 4-Channel Relay Module: لوظائف الإنذار وإيقاف التشغيل.
- مجسات الاهتزاز والحرارة (Transducers): مثل مجسات التقارب (Proximity Probes) 3300 XL 8mm أو مقاييس التسارع (Accelerometers).
- برنامج Bently Nevada System 1: برنامج متكامل لمراقبة حالة الآلات وتشخيصها وتحليل البيانات.
هل تبحث عن هذا الحامل لتوسيع نظام Bently Nevada 3500 الحالي لديك، أم لتركيب نظام جديد؟
