BENTLY 3500/77M 176449-07: حامي قلوب الضواغط الترددية

عناوين محسّنة لمُحسِّنات محركات البحث:

1. BENTLY 3500/77M 176449-07: شاشة مراقبة ضغط أسطوانة الضاغط الترددي
2. 3500/77M 176449-07: حماية متقدمة للآلات الدوارة من Bently Nevada
3. Bently Nevada 3500/77M 176449-07: مراقبة دقيقة لسلامة الضاغط
4. 176449-07: الكشف عن الأعطال والإنذار المبكر في الضواغط الترددية
5. BENTLY 3500/77M 176449-07: ضمان موثوقية التشغيل لضاغطاتك
6. شاشة ضغط الأسطوانة: BENTLY 3500/77M 176449-07 لأداء محسن
7. 3500/77M 176449-07: معلومات حيوية للتشغيل والصيانة
8. Bently Nevada 3500/77M 176449-07: قياسات ديناميكية لضغط الأسطوانة
9. 176449-07: حلول Bently Nevada لحماية المعدات الحرجة
10. BENTLY 3500/77M 176449-07: رصد استباقي لمنع التوقفات المكلفة

وصف المنتج الموجز:

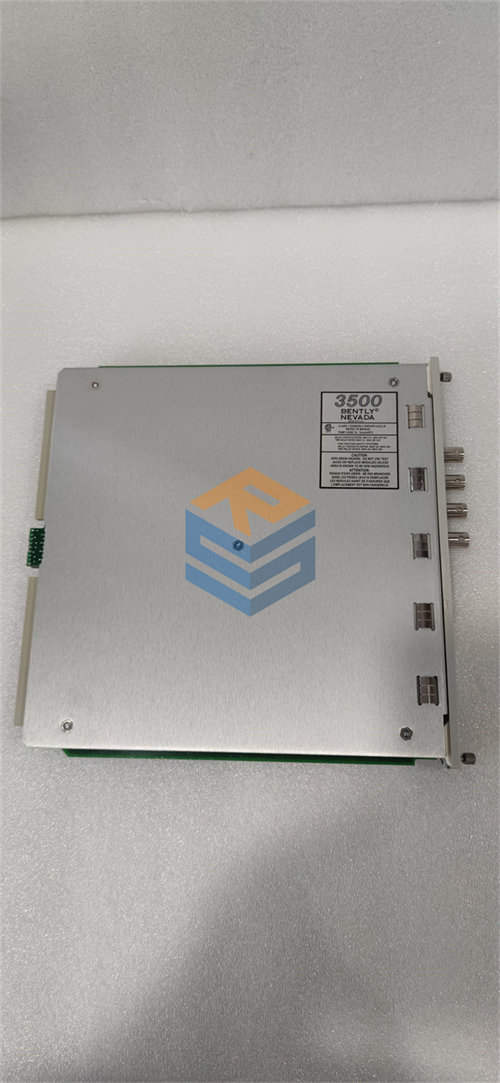

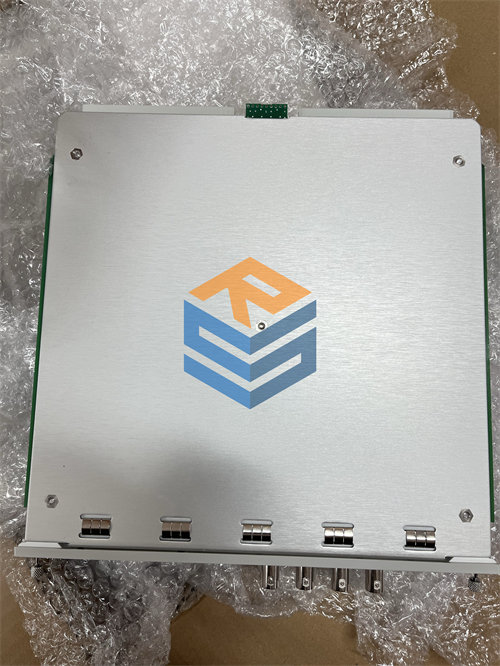

تُعد BENTLY 3500/77M 176449-07 وحدة مراقبة ضغط الأسطوانة الترددية، وهي جزء حيوي من نظام حماية الآلات 3500 الشهير من Bently Nevada. تستقبل هذه الوحدة المدخلات من محولات الضغط (transducers) المعتمدة، تُعالج الإشارات بدقة، وتُقارنها بنقاط ضبط إنذار قابلة للبرمجة من قبل المستخدم، مما يُوفر حماية مستمرة للضواغط الترددية الحيوية ويُقدم معلومات أساسية لأفراد التشغيل والصيانة.

• نوع المنتج: شاشة مراقبة ضغط أسطوانة (Recip Cylinder Pressure Monitor)
• عدد القنوات: 4 قنوات
• الوظيفة الأساسية: حماية الآلات ومراقبة حالة الضواغط الترددية
• المخرجات: إنذارات قابلة للبرمجة، مخارج محولات مُخزّنة

وصف المنتج التفصيلي:

في عالم الصناعة، حيث تعمل المعدات الثقيلة بلا كلل على مدار الساعة، تُعد الضواغط الترددية من الأصول الحيوية، لكنها أيضًا عُرضة لضغوط هائلة. تخيل لحظة توقف غير مخطط له لضاغط كبير؛ التكلفة قد تكون فلكية، أليس كذلك؟ هنا يأتي دور جهاز مثل BENTLY 3500/77M 176449-07. إنه ليس مجرد “جهاز مراقبة”، بل هو حارس يقظ، يُراقب نبض قلب ضاغطك باستمرار، ويُقدم لك تحذيرات مبكرة قبل أن تتفاقم المشاكل.

بالنسبة لمهندس الصيانة أو الموثوقية، فإن BENTLY 3500/77M 176449-07 تُعد بمثابة عيون وآذان إضافية داخل الأسطوانة. فكر في القدرة على رؤية ما يحدث داخل أسطوانة الضاغط في الوقت الفعلي. تُمكنك هذه الوحدة من مراقبة مجموعة واسعة من المتغيرات الهامة المتعلقة بضغط الأسطوانة، مثل ضغط التفريغ والشفط، والضغط الأقصى والأدنى، وحتى نسبة الانضغاط. ليس هذا فحسب، بل يمكنها أيضًا حساب قيم حاسمة تتعلق بحركة قضيب التوصيل، مثل أقصى انضغاط وشد قضيب التوصيل، ودرجة انعكاس قضيب التوصيل. هذه المعلومات لا تُقدر بثمن في تشخيص المشاكل المحتملة، مثل الصمامات المتسربة أو حلقات المكبس التالفة، قبل أن تُسبب كارثة. إنها تُمكنك من التحرك بشكل استباقي، وهذا يعني تحويل الصيانة من رد فعل إلى استجابة مُخطط لها.

من منظور مدير العمليات أو حتى المدير المالي، فإن قيمة BENTLY 3500/77M 176449-07 تكمن في قدرتها على حماية استثماراتك في المعدات الحرجة وتقليل مخاطر التوقفات غير المخطط لها. كل دقيقة يتوقف فيها الضاغط تُكلف أموالاً طائلة. هذه الوحدة مُصممة لتُقارن باستمرار المعلمات المُراقبة بنقاط ضبط الإنذار التي تُحددها أنت. إذا تجاوز أي متغير حدوده، فستقوم الوحدة بتفعيل الإنذارات اللازمة، مما يمنحك الوقت الكافي للتدخل قبل حدوث تلف كبير. هذا ليس مجرد إنذار بسيط، بل هو نظام حماية مُصمم للحفاظ على سير العمليات بسلاسة وأمان. وهذا يُترجم إلى تقليل التكاليف التشغيلية، وزيادة العمر الافتراضي للمعدات، وبالطبع، راحة بال لا تُقدر بثمن.

الجميل في هذه الوحدة أنها تُوفر مخارج محولات مُخزّنة على اللوحة الأمامية لكل قناة. هذا يعني أنه يمكنك توصيل أجهزة تحليل محمولة مباشرة بها دون الحاجة إلى فصل المحولات الأصلية من النظام. هذه المرونة تُسهل عملية التشخيص الميداني بشكل كبير، وتُمكن أفراد الصيانة من الحصول على البيانات الخام مباشرة لمزيد من التحليل العميق. إنها فعلاً تُبسّط العمليات وتزيد من الكفاءة.

الميزات والوظائف الأساسية:

• مراقبة ضغط الأسطوانة متعددة القنوات: تُقدم BENTLY 3500/77M 176449-07 أربع قنوات لمراقبة ضغط الأسطوانة، مما يتيح لك تغطية شاملة لضاغط ترددي واحد أو عدة أسطوانات.
• معالجة إشارات دقيقة: تستقبل الوحدة المدخلات من محولات الضغط المعتمدة من Bently Nevada وتُعالج الإشارات بدقة عالية، مما يُوفر قياسات موثوقة لمجموعة واسعة من معلمات الضغط والتشغيل.
• حماية متقدمة للآلات: تُوفر الوحدة حماية للآلات من خلال مقارنة المعلمات المُراقبة باستمرار بنقاط ضبط إنذار قابلة للبرمجة (Alert و Danger)، مما يُمكن من اتخاذ إجراءات وقائية قبل حدوث أي ضرر جسيم.
• متغيرات مُقاسة شاملة: لا تكتفي بقياس الضغط الخام، بل تُوفر الوحدة ثماني قيم متغيرة مُقاسة لكل قناة، بما في ذلك ضغط التفريغ، ضغط الشفط، الضغط الأقصى والأدنى، نسبة الانضغاط، بالإضافة إلى ضغط انضغاط وشد قضيب التوصيل، ودرجة انعكاس قضيب التوصيل.
• مخارج محولات مُخزّنة: على اللوحة الأمامية، توجد مخارج محولات مُخزّنة لكل قناة، تُوفر إشارة غير مُفلترة لسهولة توصيل أجهزة تحليل خارجية لإجراء تشخيصات متعمقة.

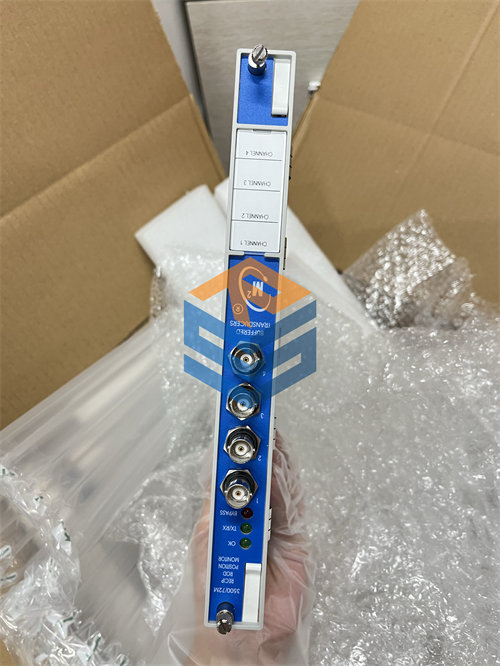

• مؤشرات LED للحالة: تشتمل الوحدة على مؤشرات LED على اللوحة الأمامية تُشير إلى حالة التشغيل (OK)، وحالة الاتصال (TX/RX)، وحالة التجاوز (Bypass)، مما يُسهل التحقق السريع من حالتها.
• تصميم مُقاوم للبيئات الصناعية: صُممت الوحدة للعمل في ظروف تشغيل قاسية، مع نطاق واسع لدرجة الحرارة، مما يضمن موثوقيتها واستقرارها في البيئات الصناعية الصعبة.

المواصفات الفنية:

المعلمة	القيمة
الشركة المصنعة	Bently Nevada (Baker Hughes)
النوع	شاشة مراقبة ضغط أسطوانة (Recip Cylinder Pressure Monitor)
رقم الجزء	3500/77M 176449-07
عدد القنوات	4 قنوات
مدخلات الإشارة	محولات ضغط ذات جهد موجب (psia) مُعتمدة من Bently Nevada
نطاق عامل القياس	يتراوح من 95,000 ميكروفولت/psi (لمدى 100 psia) إلى 950 ميكروفولت/psi (لمدى 10,000 psia)
استجابة التردد	0 إلى 5.5 كيلوهرتز على جميع قنوات الضغط المُهيأة
دقة الضغط	ضمن ±0.5% من النطاق الكامل للمحول (@ +25°C)
المتغيرات المُقاسة	ضغط التفريغ، ضغط الشفط، الضغط الأقصى، الضغط الأدنى، نسبة الانضغاط، ضغط انضغاط قضيب التوصيل، شد قضيب التوصيل، درجة انعكاس قضيب التوصيل
استهلاك الطاقة	7.8 واط (مع تغذية المحولات بالحمل الكامل)
درجة حرارة التشغيل	-30°C إلى +65°C (-22°F إلى +150°F)
مكان التركيب	فتحة أمامية كاملة الارتفاع في رف 3500، وفتحة خلفية كاملة الارتفاع لوحدة I/O

مجالات التطبيق:

تُعد BENTLY 3500/77M 176449-07 ركيزة أساسية في أي منشأة تعتمد على الضواغط الترددية، مما يجعلها لا غنى عنها في القطاعات التالية:

• صناعة النفط والغاز: في محطات الضغط، خطوط أنابيب الغاز، ومحطات المعالجة، حيث تُستخدم الضواغط الترددية على نطاق واسع. تُساعد هذه الوحدة في ضمان التشغيل الآمن والفعال للضواغط التي تُعد قلب هذه العمليات.
• الصناعات الكيميائية والبتروكيماوية: في مصانع الأمونيا، البولي إيثيلين، وغيرها من المنشآت التي تتطلب ضواغط لعمليات الضغط العالي. تُوفر مراقبة دقيقة لضغط الأسطوانة لمنع أي اضطرابات قد تؤثر على جودة المنتج أو السلامة.
• محطات الطاقة: تُستخدم الضواغط الترددية في بعض محطات الطاقة لأغراض متنوعة مثل بدء تشغيل التوربينات أو أنظمة الهواء المضغوط. تضمن BENTLY 3500/77M 176449-07 الحماية المستمرة لهذه المعدات المساعدة.
• صناعة التبريد والتكييف الصناعي: في المنشآت الكبيرة التي تعتمد على الضواغط الترددية لتطبيقات التبريد. تُساعد في تحسين كفاءة الطاقة والتشغيل عن طريق مراقبة ضغوط الأسطوانة.
• أي عملية صناعية ذات ضواغط ترددية حرجة: في أي مكان يُشكل فيه الضاغط الترددي أصلًا حيويًا وعطلُه يعني خسائر فادحة، تُعد هذه الوحدة ضرورية للحفاظ على الموثوقية والحد من المخاطر.

المنتجات ذات الصلة:

تعمل BENTLY 3500/77M 176449-07 ضمن منظومة Bently Nevada 3500، وتُكملها العديد من الوحدات الأخرى، أو يمكن استبدالها ببدائل من علامات تجارية مختلفة:

• Bently Nevada 3500/05 (Rack Interface Module): تُعد هذه الوحدة هي بوابة الاتصال الرئيسية لرف 3500 بالكامل، وبدونها، لا تستطيع 3500/77M 176449-07 التواصل مع بقية النظام.
• Bently Nevada 3500/22M (Transient Data Interface – TDI): تُستخدم هذه الوحدة لجمع البيانات الديناميكية وتخزينها، والتي يمكن أن تتضمن بيانات الضغط من 3500/77M 176449-07 لتحليل الاتجاهات والتشخيصات المتقدمة باستخدام برامج مثل System 1.
• Bently Nevada 3500/92 (Communication Gateway): تُوفر هذه الوحدة الاتصال مع أنظمة DCS أو SCADA من خلال بروتوكولات مثل Modbus أو OPC، مما يُتيح دمج بيانات الضغط في أنظمة التحكم الأوسع نطاقًا.
• Bently Nevada Pressure Transducers: تُعد هذه المحولات (مثل 3300 XL Series) هي المستشعرات التي تُوفر المدخلات الخام إلى 3500/77M 176449-07. لا تُوجد مراقبة للضغط بدون محولات جيدة!
• GE Fanuc RX3i IC695CPU310 (CPU): على الرغم من أن GE و Bently Nevada غالبًا ما يُستخدمان معًا في الأنظمة المتكاملة، إلا أن PLC مثل هذا سيكون وحدة التحكم العليا التي تستقبل الإنذارات والبيانات من نظام Bently Nevada وتُنسق الإجراءات في العملية.
• Rockwell Automation 1756-IB16 (ControlLogix Digital Input Module): إذا كنت تعمل في بيئة Rockwell، فستجد وحدات I/O مثل هذه ضرورية لجمع الإشارات من أجهزة استشعار الضغط، على الرغم من أن المعالجة المتقدمة للضغط في الضواغط الترددية غالبًا ما تتطلب حلولًا متخصصة مثل Bently Nevada.
• Vibration Monitoring Systems (مثل Meggitt Vibro-Meter أو Bruel & Kjaer): تُعد مراقبة الضغط جزءًا واحدًا من الصورة الكاملة لصحة الضاغط. غالبًا ما تُستخدم أنظمة مراقبة الاهتزاز جنبًا إلى جنب مع BENTLY 3500/77M 176449-07 لتوفير رؤية شاملة لأداء الآلة وموثوقيتها.
