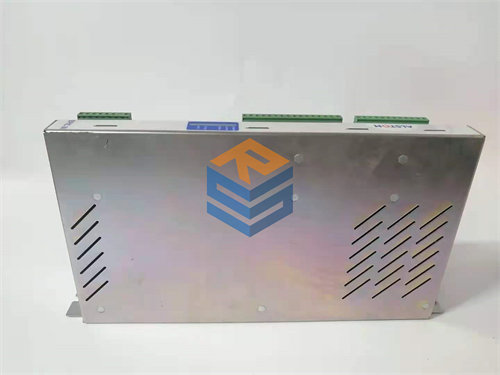

CEGELEC INDUSTRIAL CONTROLS CDR 1168-4001

الوصف

Product Introduction

تمثل وحدة CDR 1168-4001 “المترجم” أو الجسر التقني في بنية أنظمة ALSPA، حيث تضمن تدفق المعلومات الحيوية من المعالجات إلى واجهات المستخدم (HMI) أو أنظمة السكادا (SCADA). في المواقع الصناعية التي تعتمد على هذه التقنية القديمة، يعد تعطل بطاقة الاتصالات كارثة تشغيلية؛ ليس بسبب توقف التحكم، بل بسبب فقدان الرؤية (Loss of Visibility) والقدرة على مراقبة العمليات عن بُعد، مما يجعل هذه القطعة مطلوبة بشدة في أسواق المشتريات الفنية المتخصصة.

تعتمد CDR 1168-4001 على بنية قوية قادرة على معالجة تدفقات البيانات المكثفة دون إرهاق المعالج الرئيسي للنظام. وبفضل عزلها الكهربائي وتصميمها المخصص للرفوف الصناعية، فإنها توفر ثباتاً في الشبكة يقلل من حوادث “فصل الاتصال” (Communication Timeout) التي غالباً ما تؤرق المهندسين في المحطات المتقادمة. الاستثمار في قطعة أصلية مختبرة هو الضمان الوحيد لاستمرار تزامن البيانات في الوقت الحقيقي.

Key Technical Specifications

 (SOP Quality Transparency)

1. فحص سلامة المسارات: يتم فحص اللوحة المطبوعة تحت المجهر للتأكد من عدم وجود “لحامات باردة” (Cold Joints) أو تآكل في نقاط اتصال الناقل الخلفي التي قد تسبب انقطاعاً متقطعاً للبيانات.
2. اختبار حقن البيانات (Loopback Test): نستخدم معدات محاكاة الشبكة لإرسال واستقبال حزم بيانات مكثفة عبر الوحدة ومراقبة نسبة الخطأ (Bit Error Rate) لضمان كفاءة القنوات.
3. مراقبة التوقيت (Latency Test): قياس زمن استجابة الوحدة لطلبات البيانات للتأكد من أنها تقع ضمن الحدود المسموح بها في الأنظمة الزمنية الحقيقية (Real-time).
4. التحقق من العنوان (Node ID): التأكد من سلامة دوائر ضبط العناوين الفيزيائية لضمان قدرة الوحدة على تعريف نفسها داخل الشبكة الصناعية فور التركيب.
5. التغليف والحماية: يتم تغليف CDR 1168-4001 في مغلفات معدنية مضادة للشحنات (Shielding Bags) مع وسادات امتصاص الصدمات لضمان وصول المكونات الإلكترونية الحساسة دون تلف.

 (Technical Pitfall Guide)

• تعريف العنوان (Node Addressing): ❗ قبل تركيب الوحدة الجديدة، تأكد من مطابقة مفاتيح العناوين (Jumpers/Rotary Switches) مع الوحدة القديمة؛ (خطأ بسيط هنا سيجعل الشبكة بالكامل ترفض الاتصال بالوحدة).
• إنهاء الشبكة (Termination): ❗ تأكد إذا كانت هذه الوحدة هي “نهاية الخط” (End of Line) في شبكة الاتصالات؛ فقد تحتاج لتفعيل مقاومة الإنهاء (Terminator) لضمان عدم ارتداد الإشارة.
• توافق البرنامج (Config): في بعض الحالات، قد يتطلب تغيير الوحدة إعادة تهيئة (Download) لإعدادات الاتصال من برنامج الهندسة (Engineering Tool)؛ لا تفترض أنها ستعمل “Plug & Play” دائماً.
• الكابلات والوصلات: افحص كابل الاتصال المتصل بالواجهة الأمامية؛ تآكل بسيط في الموصل (Connector) قد يؤدي إلى فقدان البيانات بشكل عشوائي يصعب تشخيصه.

Installation & Configuration Guide

1. التحضير: ⚠️ قم بأخذ لقطة شاشة لإحصائيات الاتصال في نظام الـ SCADA قبل الفك، وتأكد من فصل الطاقة عن الرف (Rack).
2. الاستخراج: قم بفك كابلات الاتصال الأمامية أولاً، ثم حرر أقفال البطاقة واسحبها للخارج بحذر لتجنب خدش المكونات المجاورة.
3. التركيب: اضبط إعدادات الشبكة المادية على البطاقة الجديدة CDR 1168-4001، ثم أدخلها في مكانها واضغط بثبات لضمان تعشيقها في الموصل الخلفي.
4. التشغيل: أعد الطاقة وراقب مصابيح LED؛ يجب أن يبدأ مصباح “Rx/Tx” بالوميض السريع بمجرد بدء تبادل البيانات مع المعالج المركزي وباقي العقد في الشبكة.

Frequently Asked Questions (FAQ)

• هل يمكنني استخدام CDR 1168-4001 بدلاً من إصدارات أقدم؟ يعتمد ذلك على “Suffix” الموديل وتوافق الـ Firmware؛ يفضل دائماً مطابقة رقم 4001 تماماً لضمان عدم وجود اختلافات في سرعة الناقل.
• النظام يعطي خطأ “Communication Fail” رغم أن الوحدة جديدة، ما السبب؟ تحقق من العنوان (Station Address) وتأكد من أن كابل الشبكة سليم؛ أحياناً يكون السبب هو وجود تداخل كهرومغناطيسي (EMI) من كابلات طاقة مجاورة.
• هل هذه الوحدة تحتاج لبطارية داخلية؟ غالباً لا تحتاج وحدات الاتصال لبطارية لحفظ البيانات، حيث تخزن الإعدادات في ذاكرة غير متطايرة (Non-volatile memory).
• هل تتوفر لديكم وحدات مجددة (Refurbished)؟ نعم، نظراً لندرة القطعة، نوفر وحدات مجددة خضعت لاختبارات قاسية تحت الحمل لضمان أدائها الميداني.
