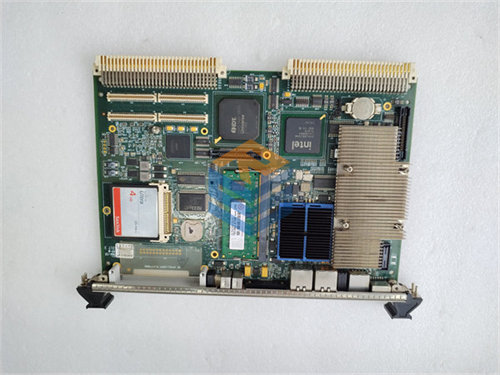

CONCURRENT / ALSTOM / V7768-322000
⁦CONCURRENT / ALSTOM / V7768-322000⁩ - الصورة ⁦2⁩
⁦CONCURRENT / ALSTOM / V7768-322000⁩ - الصورة ⁦3⁩

CONCURRENT / ALSTOM / V7768-322000

د.إ8,888.00

  • الموديل (Model): V7768
  • رقم الجزء (P/N): V7768-322000
  • العلامة التجارية (Brand): Concurrent Technologies (مخصصة لـ ALSTOM)
  • المعالج: Intel® Pentium® M (غالباً بسرعة 1.8 GHz أو حسب التكوين)
  • الوظيفة الأساسية: وحدة معالجة مركزية (Processor Board) لإدارة المنطق والاتصالات في أنظمة VME.
  • نوع المنتج: لوحة حاسوب أحادية اللوحة (Single Board Computer – SBC).
  • الحالة: متوفر “مُجدد بمعايير المصنع” أو “جديد أصلية” مع تقرير اختبار كامل للذاكرة والمعالج.
احصل على عرض أسعار
التصنيف:

الوصف





مقدمة عن المنتج

لماذا تعتبر اللوحة V7768-322000 فريدة من نوعها؟ هي تمثل الانتقال من المعالجات الصناعية البسيطة إلى قوة معالجات الـ PC (ببنية x86) داخل إطار VME المتين. الموديل -322000 يحدد تكويناً خاصاً من حيث سعة الذاكرة العشوائية (RAM) ونوع ذاكرة الفلاش المدمجة وعدد منافذ الإيثرنت.

من واقع خبرتي، تُستخدم هذه اللوحة في أنظمة Alspa الحديثة نسبياً للقيام بمهام الحسابات الرياضية المعقدة (مثل التحكم في توربينات الغاز) أو كبوابة اتصالات (Gateway) عالية السرعة. تتميز V7768 بقدرتها على تشغيل أنظمة تشغيل الزمن الحقيقي (RTOS) مثل VxWorks أو QNX، مما يضمن تنفيذ الأوامر في أجزاء من الملي ثانية. استبدال لوحة قديمة بهذا الموديل يتطلب دقة في نقل الإعدادات من ذاكرة الـ BIOS لضمان توافقها مع باقي الكروت في الرف.



المواصفات التقنية الرئيسية

المعيار التقني الوصف / القيمة
المعالج (CPU) Intel Pentium M (L1 Cache 32KB, L2 2MB)
الذاكرة (RAM) غالباً 1GB أو 2GB DDR (حسب تكوين 322000)
الناقل (Bus) VME64 Interface (VITA 1-1994)
المنافذ الأمامية 2x Gigabit Ethernet, 2x USB 2.0, 1x RS232, VGA
التخزين تدعم CompactFlash (Internal) أو مخزن IDE
درجة الحرارة مصممة للعمل الشاق (Extended Temperature Range)
التوافق متوافقة تماماً مع أنظمة Alspa P320 و Alspa Central



دليل التركيب والبرمجة (Installation Guide)

المرحلة الأولى: التحضير والنسخ (20 دقيقة)

  • تحذير مهني: لوحة V7768 تحتوي على إعدادات BIOS مخصصة لنظام ألستوم. قبل إزالة اللوحة القديمة، حاول الدخول إلى شاشة الإعدادات وتسجيل كافة البارامترات (Boot sequence, VME mapping).
  • الأمان: ارتدِ سوار المعصم الأرضي (ESD Bracelet)؛ فهذه اللوحة تحتوي على ملايين الترانزستورات التي قد تتلف بصعقة استاتيكية غير محسوسة.

المرحلة الثانية: الفك والتركيب

  1. عزل الطاقة: افصل التغذية عن الـ VME Rack تماماً.
  2. فك الكابلات: فك كابلات الشبكة (Ethernet) وكابل الشاشة إذا كان متصلاً.
  3. السحب: استخدم رافعات السحب (Ejectors) العلوية والسفلية لسحب اللوحة بشكل مستقيم وحذر.
  4. نقل الذاكرة: إذا كان هناك كارت CompactFlash داخلي يحتوي على نظام التشغيل، قم بنقله إلى اللوحة الجديدة بحذر.

المرحلة الثالثة: بدء التشغيل (Booting)

  • مراقبة الشاشة: قم بتوصيل شاشة VGA لمراقبة عملية الـ Boot. إذا توقفت اللوحة عند شاشة الـ BIOS، فقد تحتاج لضبط العناوين البريدية للـ VME لتطابق اللوحة السابقة.
  • مؤشرات الحالة: يجب أن تضيء لمبة “Run” باللون الأخضر بعد اكتمال تحميل نظام التشغيل.



استراتيجية ضمان الجودة (SOP)

لأن اللوحة V7768-322000 هي “العقل” الذي يدير عمليات حرجة، فإننا نتبع بروتوكول فحص صارم:

  • اختبار الذاكرة (MemTest): تشغيل اختبار إجهاد للرام لمدة 6 ساعات لضمان عدم وجود أخطاء في العنونة.
  • فحص المنافذ: اختبار كافة المنافذ الأمامية (USB, Ethernet, VGA) للتأكد من سلامة الدوائر المدمجة.
  • تحديث الـ Firmware: التأكد من أن نسخة الـ BIOS متوافقة مع متطلبات Alstom المحددة لهذا الموديل.
  • التغليف: تُشحن في كيس “فاراداي” مضاد للشحنات داخل صندوق مبطن بطبقات من الفوم الممتص للصدمات.

نصيحة من الميدان: “في لوحات V7768، غالباً ما يكون سبب الفشل المفاجئ هو تآكل البطارية الداخلية (CMOS Battery). إذا بدأت اللوحة تفقد تاريخها أو إعدادات البوت، قم بتغيير البطارية فوراً لتجنب توقف النظام.
