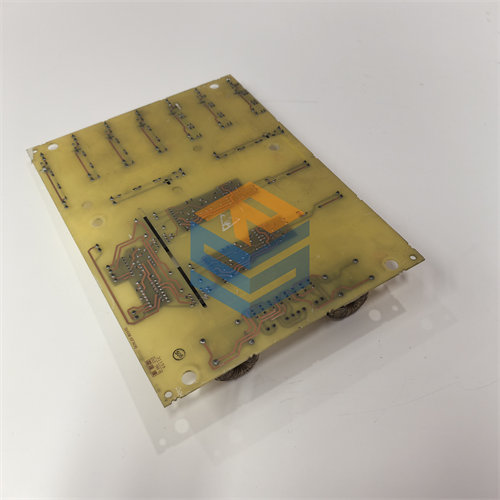

Converteam PIB101C 3BD91299 PIB-101C

الوصف

🔍 الوظيفة والأهمية الهندسية

تعمل لوحة PIB101C كمحطة توزيع ومعالجة نهائية داخل وحدة القدرة. وظائفها الرئيسية تشمل:

1. توزيع نبضات التشغيل (PWM): تستقبل أوامر التشغيل من لوحة التحكم الرئيسية وتوزعها على وحدات قيادة البوابة (Gate Drivers).
2. المراقبة والحماية: تقوم بمراقبة حالة وحدة القدرة (مثل درجة الحرارة، تيار القصر، وفشل التغذية) وإرسال إشارات التغذية الراجعة (Feedback) فوراً لنظام الحماية.
3. العزل الكهربائي: توفر حماية للمعالج الرئيسي من خلال عزل إشارات التحكم المنخفضة عن جهد القدرة العالي الموجود في الـ DC Link.

🛠️ دليل التشخيص والأعطال الشائعة

إذا كنت تواجه مشكلة في النظام، فإليك كيف تعرف أن لوحة PIB101C قد تكون هي السبب:

• أعطال “Inverter Fault”: إذا كان المبدل يعطي إنذاراً بوجود عطل في العاكس ولا يزول بعد إعادة التشغيل، فغالباً ما يكون هناك خلل في دوائر مراقبة التيار على اللوحة.
• فقدان إشارة الـ Gate: إذا كان أحد الأطوار (Phases) لا يعمل، فقد يكون العطل في أحد موصلات اللوحة أو تلف في المكثفات الصغيرة الموجودة عليها.
• مشاكل التغذية (PSU Fail): اللوحة مسؤولة عن توزيع جهد التحكم داخل الوحدة؛ أي تذبذب في هذا الجهد يشير إلى احتمال تقادم المكونات الإلكترونية على اللوحة.

⚠️ تعليمات التركيب والصيانة

بسبب حساسية هذه القطعة وموقعها القريب من دوائر الجهد العالي، يجب اتباع الآتي:

1. تفريغ الشحنات: لا تلمس اللوحة إلا بعد التأكد من تفريغ مكثفات الـ DC Link تماماً (انتظر 20 دقيقة على الأقل وافحص الجهد بجهاز القياس).
2. حماية ESD: هذه اللوحة حساسة جداً للكهرباء الساكنة؛ استخدم سوار التأريض (ESD Wrist Strap) عند التعامل معها.
3. فحص الموصلات: تأكد من نظافة كابلات الشريط (Ribbon Cables) وموصلات الألياف الضوئية المرتبطة بها؛ فالغبار المعدني قد يسبب قصر كهربائي (Short Circuit).

❗ نصيحة خبير: في أنظمة MV3000، غالباً ما ترتبط لوحة PIB101C ببرمجيات معينة (Firmware) موجودة على لوحات التحكم. عند استبدال اللوحة، تأكد من أن جميع الوصلات في مكانها الصحيح قبل تشغيل الطاقة لتجنب تلف وحدة الـ IGBT المكلفة.
