EMERSON DELTAV KJ1501X1-BK1 24 DC/DC SE5009

تعتبر المكونات التي استفسرت عنها جزءاً أساسياً من هيكلية الطاقة والاتصالات في نظام Emerson DeltaV، وتحديداً في تصميم خزانات التحكم الموزع (DCS). إليك تفصيل تقني لكل منهما:

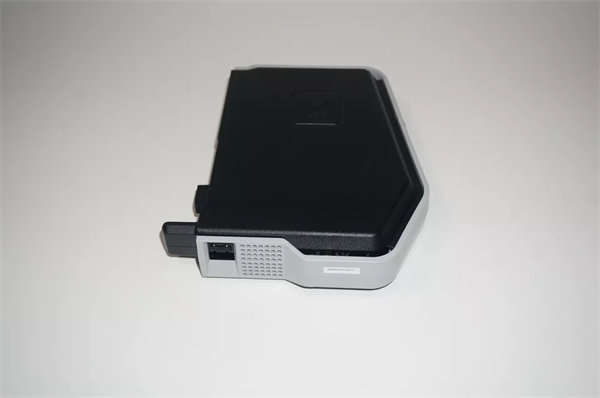

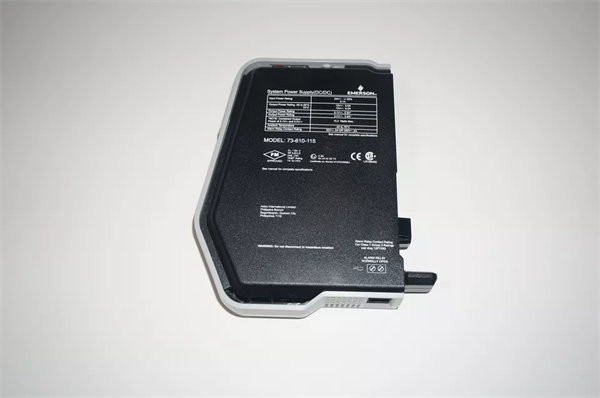

1. Emerson DeltaV KJ1501X1-BK1 (محول طاقة – Power Supply)

تُعد هذه الوحدة “مزود الطاقة” الأساسي الذي يضمن استقرار الجهد لبطاقات النظام.

• الوظيفة: تقوم هذه الوحدة بتحويل الجهد الميداني (عادة 24V DC) إلى مستويات جهد مستقرة ومفلترة (Filtered Power) تُغذى بها قواعد النظام (Carriers) والبطاقات الإلكترونية.
• المميزات التقنية:
  • التصميم: مصممة للعمل في أنظمة التكرار (Redundancy) لضمان عدم انقطاع الطاقة عن المعالج (Controller) أو بطاقات I/O في حال تعطل أحد المزودات.
  • الحماية: توفر حماية مدمجة ضد زيادة التيار (Over-current) وقصر الدائرة (Short Circuit)، مما يحمي المكونات الإلكترونية باهظة الثمن في النظام.
  • التوافق: متوافقة تماماً مع قواعد (Carriers) سلسلة S-series.

2. Emerson SE5009 (وحدة اتصالات/إدارة – Communication/Management Module)

تُستخدم هذه الوحدة غالباً كجزء من واجهة إدارة الشبكة أو كبطاقة إدخال/إخراج متخصصة.

• الوظيفة: تلعب دوراً حيوياً في تنظيم تدفق البيانات بين المعالج الرئيسي والملحقات الميدانية. قد تعمل كواجهة ربط للبروتوكولات الخاصة أو كجزء من نظام مراقبة حالة الطاقة (Power Management).
• الأهمية: تساعد في تقليل زمن الوصول (Latency) للبيانات الميدانية، وتضمن تكامل الإشارات الرقمية داخل النظام.

نصائح تقنية للتركيب والصيانة

1. استراتيجية التكرار (Redundancy Strategy):
   • عند استخدام KJ1501، تأكد دائماً من تركيبها في أزواج (Dual Configuration). في حال حدوث عطل في مزود واحد، يجب أن يتم الانتقال إلى المزود الآخر تلقائياً دون أي اضطراب في جهد النظام.
   • تأكد من أن كل مزود يتصل بمصدر طاقة منفصل (Circuit Breaker منفصل) لضمان أقصى درجات الموثوقية.
2. التهوية:
   • هذه الوحدات تولد حرارة نتيجة عملية تحويل الجهد. تأكد من وجود مسافة كافية (Clearance) حول الوحدات في الخزانة لضمان التبريد الطبيعي، وراقب حالة مراوح التبريد في الكابينة بشكل دوري.
3. التأريض (Grounding):
   • يعد التأريض (Grounding) هو النقطة الأكثر أهمية في دوائر الطاقة. يجب توصيل طرف التأريض الخاص بمزود الطاقة (Chassis Ground) بنقطة التأريض الرئيسية في الخزانة لضمان تفريغ أي ضوضاء كهربائية أو صدمات جهد ناتجة عن الشبكة الميدانية.

ملاحظة فنية هامة

يُمنع استخدام أي مزود طاقة غير أصلي أو غير معتمد من Emerson مع هذه المكونات، لأن وحدات DeltaV تعتمد على معايير دقيقة جداً في “فلترة” التيار المتردد (Ripple Current) لضمان استقرار المعالجات الحساسة.
