بناءً على أرقام الموديلات المقدمة، أنت تتعامل مع مكونات متقدمة لنظام Emerson DeltaV، تجمع بين وحدة واجهة من فئة S-series ووحدة إدخال تناظري متخصصة من فئة M-series.
إليك التحليل التقني والدور الوظيفي لهذه الوحدات:

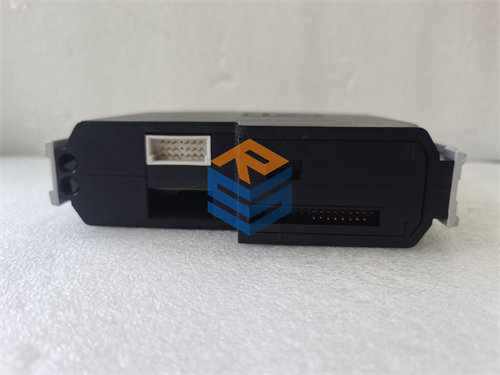

Emerson DeltaV KJ3221X1-BK1 (S-series I/O Interface)
هذا المكون هو بطاقة واجهة إدخال/إخراج (I/O Interface Card) تنتمي لعائلة S-series الحديثة.
- الوظيفة: تعمل كصلة وصل مركزية بين البطاقات الميدانية وناقل البيانات (Backplane) وصولاً إلى وحدة التحكم (Controller). هي المسؤولة عن تنظيم حركة البيانات وضمان وصولها في الوقت الفعلي.
- المميزات الرئيسية:
- التبديل السريع (Hot-Swappable): يمكن استبدالها أثناء تشغيل النظام دون الحاجة لإيقاف العمليات.
- الأداء العالي: مصممة لمعالجة كميات كبيرة من البيانات بكفاءة، مما يقلل من زمن التأخير (Latency) في الحلقات التحكمية.
- التشخيص: توفر مراقبة دقيقة لحالة القنوات وصحة الاتصال الداخلي.
Emerson SE4035S2B1 (Analog Input Module – Isolated)
هذه الوحدة هي بطاقة إدخال تناظري (Isolated Analog Input) بـ 8 قنوات، وهي من الموديلات المصممة للظروف الصعبة.
- الوظيفة: استقبال إشارات (4-20 mA) من الحساسات الميدانية (مثل مرسلات الضغط والحرارة) وتحويلها إلى قيم رقمية.
- المواصفات الخاصة (S2B1):
- العزل التام (Isolated): توفر عزلاً كهربائياً كاملاً بين القنوات، مما يحمي النظام من الضوضاء الكهربائية المتبادلة أو تداخل الإشارات (Cross-talk).
- طلاء الحماية (S2): مزودة بطلاء (Conformal Coating) من الفئة S2 لحماية الدوائر من التآكل الكيميائي والرطوبة.
- دعم بروتوكول HART: تتيح تمرير البيانات التشخيصية للأجهزة الميدانية الذكية، مما يسهل عمليات المعايرة والصيانة عن بُعد.
إرشادات هندسية للتركيب والتشغيل
| الإجراء | الوصف التقني |
| التوافق | تأكد من أن القاعدة (Carrier) تدعم تركيب بطاقة S-series (KJ3221) بجانب بطاقة M-series (SE4035) في نفس التوزيع الهجين. |
| توصيل الأسلاك | في بطاقة SE4035، استخدم كابلات محمية (Shielded Twisted Pair) وتأكد من توصيل الأرضي في جهة واحدة فقط لمنع حلقات الأرضي (Ground Loops). |
| التهيئة | في برنامج DeltaV Explorer، تأكد من تفعيل خاصية HART لكل قناة إذا كانت الحساسات الميدانية تدعم ذلك للاستفادة من التشخيص المتقدم. |
| التأريض | يجب ربط القاعدة (Carrier) بنقطة التأريض الرئيسية في الخزانة لضمان تفريغ الضوضاء الكهرومغناطيسية بشكل صحيح. |
❗ نصيحة الخبراء للصيانة التنبؤية
تعتبر البطاقة SE4035S2B1 حساسة جداً لجودة الإشارة نظراً لخاصية العزل. إذا لاحظت قراءات غير مستقرة، تحقق من “مقاومة العزل” للكابلات الميدانية. وبما أن البطاقة تدعم HART، يمكنك استخدام أداة AMS Device Manager المتصلة بالنظام لفحص حالة الحساس الميداني قبل أن تضطر لإرسال فني إلى الموقع.
