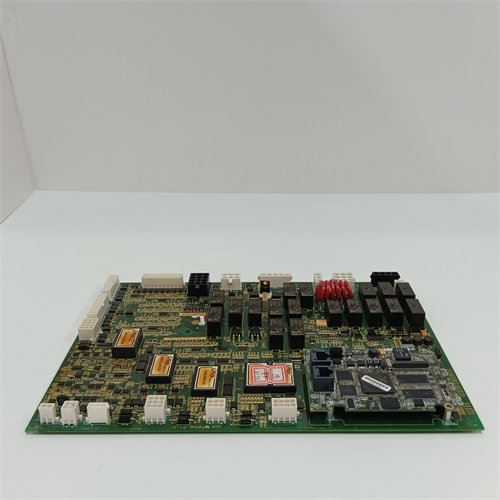

GE Drive Systems DS200SHVIG1BFC

الوصف

Product Introduction

في المعمارية الهندسية الصارمة لأنظمة القيادة الصناعية الكبيرة ونظم التحكم بالتوربينات من General Electric، تمثل لوحة GE DS200SHVIG1BFC الحارس الرئيسي الفاصل بين بيئة الجهد العالي الخطرة وبيئة التحكم الرقمي الحساسة. يتولى هذا الكارت المتخصص (SHVI) استقبال قراءات الجهد المباشرة من خطوط القدرة ومجموعات الثايرستور، ويمررها عبر قنوات عزل مغناطيسية وضوئية متطورة للغاية لتقليل مستويات الإشارة إلى قيم فولتية منخفضة وآمنة تماماً يمكن لمعالجات النظام قراءتها وتحليلها دون أي مخاطرة.

من واقع الصيانة الميدانية في محطات الطاقة والمنشآت الصناعية الشاقة، فإن كروت الفئة SHVI هي العصب المسؤول عن توفير بيانات التغذية العكسية للجهد (Voltage Feedback) اللازمة لتنظيم عمل المحركات والتوربينات. بفضل هندسة الإصدار المطوّر DS200SHVIG1BFC، تم تعزيز المسافات العازلة بين المسارات الكهربائية على اللوحة المطبوعة للحد من مخاطر القفزات الفولتية المفاجئة وتوفير حماية قصوى ضد التداخل الكهرومغناطيسي (EMI). نود إحاطة عملائنا الكرام ومسؤولي المشتريات بأن السعر المعروض هو سعر استرشادي أولي يخضع لمتغيرات السوق وتوافر المخزون النادر، وننصح بالتواصل الفوري معنا للحصول على عرض سعر رسمي ومخصص يبحث جداول الشحن الدولي السريع لمنشأتكم.

Key Technical Specifications

Installation & Configuration Guide

المرحلة الأولى: التحضير وفصل الطاقة (Pre-Installation)

⏳ الوقت المقدر: 25 دقيقة

⚠️ تحذير أمان حاسم وصارم (مخاطر صعق كهربائي قاتل وتدمير فوري للمعدات):

1. يتعامل كارت SHVI مباشرة مع خطوط الجهد العالي الحية؛ لذا فإن أي تعامل خاطئ أو محاولة لاستبدال الكارت أثناء تشغيل الطاقة ستؤدي إلى حدوث قوس كهربائي قاتل وصعق فوري للمستخدم، فضلاً عن تدمير كابينة التحكم بالكامل! يجب أن تتم الصيانة حصرياً أثناء التوقف التام والآمن للمنشأة.
2. افصل قواطع تيار القدرة الرئيسية وقواطع تيار التحكم (AC/DC Power Isolators) تماماً، وطبق بروتوكول القفل والوسم الصناعي الصارم (Lockout/Tagout).
3. انتظر لمدة لا تقل عن 15 دقيقة كاملة لضمان التفريغ المطلق لجميع مكثفات القدرة الضخمة المرتبطة بالخطوط.
4. استخدم جهاز قياس متعدد (Multimeter) عالي الجهد وموثوق للتحقق الفعلي والجازم من غياب أي جهد متبقي قبل لمس الكارت أو الأسلاك.

الأدوات والمعدات المطلوبة:

• سوار معصم مضاد للشحنات الاستاتيكية (ESD Wrist Strap) متصل بنقطة أرضي هيكلية معتمدة ونظيفة.
• مفكات براغي معزولة كهربائياً بالكامل وعيار صناعي دقيق.
• كاميرا تصوير عالية الدقة وملصقات تعريفية مقاومة للحرارة لترقيم الأسلاك.

خطوات التوثيق المسبق:

• التقط صوراً مقربة وفائقة الوضوح لكارت DS200SHVIG1BFC التالف قبل فكه، مع التركيز التام على قيم واتجاه المصاهر المدمجة، ومواضع الجسور القصيرة (Jumpers)، وترتيب الأسلاك السميكة المتصلة برسم الروزيتات.

المرحلة الثانية: تفكيك اللوحة القديمة (Removal)

⏳ الوقت المقدر: 15 دقيقة

1. تأكد من إحكام ثبات حزام الـ ESD حول معصمك وتوصيله بجسم الكابينة المعدني طوال فترة العمل لحماية الدوائر اللوجستية.
2. ابدأ بفك أسلاك الجهد العالي برفق من الروزيتات اللولبية باستخدام المفك المعزول المناسب، وضع الملصق التعريفي فوراً على كل سلك لمنع أي خطأ في إعادة التوصيل.
3. افصل كابلات الإشارة الشريطية الرمادية المعزولة المتجهة إلى كروت التحكم المنخفضة الجهد؛ امسك بالمقابس البلاستيكية واضغط على أجنحة التحرير الجانبية بحذر دون جذب الأسلاك بعنف.
4. استخدم مفك البراغي لفك مسامير التثبيت الميكانيكية التي تربط اللوحة بالحوامل العازلة.
5. اسحب اللوحة التالفة برفق وعمودياً، وضعها فوراً داخل حقيبة واقية ومحمية ضد الشحنات الاستاتيكية (ESD Shielding Bag).

المرحلة الثالثة: تركيب اللوحة الجديدة ومطابقة التكوين (Installation)

⏳ الوقت المقدر: 25 دقيقة

1. أخرج الكارت البديل ذو المراجعة المحسنة G1BFC من عبوته الواقية بحذر، وتجنب لمس مسارات القدرة أو العوازل بالأصابع مباشرة.
2. مطابقة المصاهر والجسور (خطوة بالغة الحرج والخطورة): راجع اللوحة القديمة المستخرجة بدقة وانقل كافة مواضع الجسور القصيرة (Jumpers) وتأكد من تطابق قيم المصاهر (Fuses) عياراً وأمبيراً بنسبة 100%؛ حسناً، من واقع الممارسات الهندسية، أي خطأ في وضعية هذه الجسور أو استخدام مصهر غير مطابق قد يتسبب في تمرير جهد عالٍ غير معزول مباشرة إلى كروت المعالجة الرقمية المركزية، مما يؤدي إلى احتراقها فوراً عند إطلاق الطاقة!
3. ثبّت اللوحة الجديدة فوق الحوامل المعزولة داخل الكابينة، وأحكم ربط براغي التثبيت بالتساوي لتفادي حدوث التواء ميكانيكي في لوحة الدائرة المطبوعة (PCB).
4. أعد توصيل أسلاك الجهد العالي وكابلات الإشارة الشريطية الرمادية إلى نقاطها الصحيحة تماماً بالاعتماد على الصور المرجعية والملصقات التعريفية التي وضعتها، وأحكم ربط المسامير بعزم جيد لضمان عدم حدوث رخاوة.

قائمة التحقق الميداني:

• [ ] وضعية جميع الـ Jumpers وقيم المصاهر تطابق الكارت المستبدل بنسبة 100%.
• [ ] أسلاك الجهد العالي مربوطة بإحكام شديد وفي مواقعها الصحيحة دون أي شعيرات نحاسية بارزة.
• [ ] تم التحقق من نظافة اللوحة وخلو الرف تماماً من أي أدوات معدنية أو بقايا أسلاك.

المرحلة الرابعة: اختبار التشغيل والتحقق (Power-On & Testing)

⏳ الوقت المقدر: 30 دقيقة

1. أغلق أبواب كابينة القدرة والتحكم بإحكام وتأكد من خلو منطقة العمل المحيطة تماماً من الأفراد والمعدات.
2. قم أولاً بتشغيل قواطع طاقة التحكم المنخفضة الجهد تدريجياً لضمان إقلاع الدوائر المنطقية للكارت البديل والتحقق من عدم وجود إنذارات خطأ داخلية.
3. أعد الآن تشغيل قواطع تيار القدرة والجهد العالي (Main Power Supplies) بحذر شديد ووفقاً لبروتوكول التشغيل التدريجي للمحطة.
4. من خلال شاشة المراقبة الرئيسية (HMI)، افتح صفحة تشخيص قراءات الجهد والتغذية العكسية (Voltage Feedback Diagnostics): تحقق من استقرار القراءات الميدانية ومطابقتها التامة لمعايير التشغيل الآمن.
5. تحقق من خلو سجل النظام تماماً من أي أعطال تشخيصية (Diagnostic Faults) أو إنذارات عدم اتزان الجهد المتعلقة بالكارت البديل.
6. قم بتدوين الرقم التسلسلي الجديد للموديول في سجل الصيانة الدوري للمحطة للمتابعة المستقبلية.

بروتوكول فحص الجودة المعتمد (SOP & Quality Control)

نحن ندرك تماماً في قطاعات الطاقة والصناعات الثقيلة أن كروت واجهة وعزل الجهد العالي مثل فئة SHVI تمثل جدار الحماية الأساسي لأمن المعدات والأفراد، وأن أي خلل فيها قد يؤدي لكوارث فادحة؛ ولذلك نلتزم في مستودعاتنا بتطبيق بروتوكول جودة وفحص صارم وشفاف لجميع وحداتنا:

• الفحص البصري والمجهري المتقدم: تخضع اللوحة لفحص دقيق تحت مجاهر إلكترونية متطورة للتحقق من سلامة جميع محولات العزل، والمقاومات السطحية عالية الدقة، وخلو المسارات العازلة من أي أثر للرطوبة أو الكربون أو عيوب اللحام.
• اختبار العزل الكهربائي عالي الفولتية (Hi-Pot Test): نستخدم أجهزة اختبار متخصصة للتحقق من قدرة العوازل الضوئية والمغناطيسية المدمجة في الكارت على تحمل قفزات الجهد العالية وضمان عدم حدوث أي تسريب كهربائي بين جانبي الجهد العالي والمنخفض.
• اختبار المحاكاة التشغيلي المستمر (Live Load Test): يتم تركيب الكارت بالكامل على نظام اختبار يحاكي كابينة القدرة الحية، حيث يتم ضخ إشارات جهد حقيقية ومراقبة جودة تكييفها وعزلها بنجاح لفترة فحص مستمرة تتجاوز 24 ساعة متواصلة مع مراقبة حرارية شاملة لضمان الاستقرار المطلق.
• توثيق كامل للعميل: نلتزم بتوفير الشفافية المطلقة من خلال تسجيل الأرقام التسلسلية المحددة وإصدار المراجعة الفنية للقطعة وتوفير تقارير فحص الجودة ومقاطع فيديو حية للاختبار لعملائنا ليكونوا على ثقة مطلقة بكفاءة القطعة وأصليتها قبل إتمام الشحن الدولي السريع لباب منشأتكم.

دليل تجنب الأخطاء الفنية (Technical Pitfalls)

❗ تحذيرات فنية حاسمة لتفادي الحوادث الميدانية وتلف المعدات أثناء الاستبدال:

• فخ الرخاوة في ربط أسلاك الجهد العالي: عدم ربط المسامير اللولبية لأسلاك القدرة والجهد العالي بعزم الربط الصحيح والمحدد يتسبب في حدوث مقاومة كهربائية عالية عند مرور التيار؛ مما يؤدي إلى ارتفاع حرارة الروزيتة ونشوء قوس كهربائي (Arcing) يتلف الكارت البديل فوراً وقد يتسبب في حريق داخل الكابينة. تأكد من إحكام ربط كافة التوصيلات السميكة.
• فخ عدم مطابقة خيارات الجسور وقيم المصاهر (Jumpers & Fuses Mismatch): إهمال نقل وضعية الجسور ومطابقة عيار المصاهر بدقة مع الكارت القديم هو الخطأ الأكثر خطورة. فإذا تم استخدام مصهر ذو سعة أمبيرية أعلى أو جمبر في موضع خاطئ، سيفقد الكارت قدرته الحمائية، وعند حدوث أي قفزة فولتية في الحقل ستمر الطاقة المدمرة مباشرة إلى معالجات الـ Mark V الحساسة وتتلفها بالكامل.
• تجاهل المسافات العازلة ونظافة الكارت: كروت الجهد العالي حساسة جداً للأتربة والرطوبة وبقايا أسلاك الصيانة المعدنية. وجود أي ملوثات على سطح كارت DS200SHVIG1BFC قد يخلق مساراً توصيلياً زائفاً يلتف حول العوازل المدمجة (Creepage/Clearance Failure)، مما يؤدي لحدث قصر كهربائي فادح بمجرد إطلاق الجهد العالي.

تذكر دائماً: التوثيق الدقيق بالصور، والتحقق الجازم من غياب الجهد، ومطابقة إعدادات الجسور والمصاهر، والالتزام الصارم ببروتوكولات الأمان الكهربائي هي مفاتيحك الأساسية لحماية حياتك وإتمام الصيانة بنجاح.
