GE DS200ACNAG1ADD

الوصف

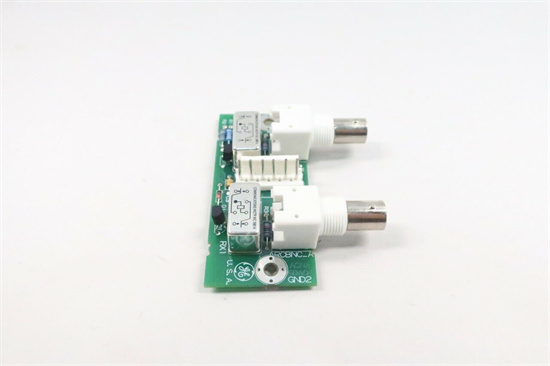

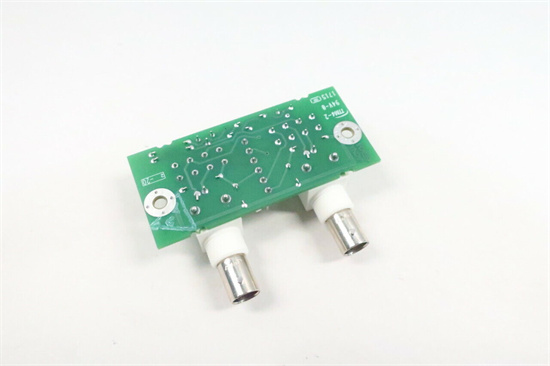

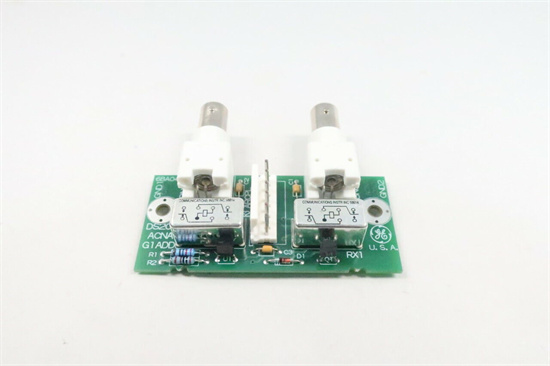

GE DS200ACNAG1ADD: لوحة معالجة المدخلات التناظرية والاتصال لنظام GE Mark V

Product Brief Description

تُعدّ GE DS200ACNAG1ADD لوحة دائرة إلكترونية (Circuit Board) من سلسلة GE Speedtronic Mark V، وهي تعمل كـ معالج مدخلات تناظرية واتصال (Analog/Contact Input Processor). تتمثل وظيفتها الأساسية في استقبال ومعالجة إشارات البيانات من الحساسات التناظرية (مثل درجة الحرارة والضغط) ومدخلات الاتصال الرقمية (مثل حالات التشغيل/الإيقاف) من مختلف أجزاء التوربينات. تقوم هذه اللوحة بتحويل هذه الإشارات إلى بيانات قابلة للاستخدام بواسطة وحدة التحكم الرئيسية لنظام Mark V، مما يضمن المراقبة الدقيقة والتحكم الفعال في أداء التوربين.

• نوع المنتج: لوحة دائرة تحكم / معالج مدخلات (Circuit Board / Input Processor).
• الشركة المصنعة: General Electric (GE) / GE Fanuc.
• الوظيفة الرئيسية: استقبال ومعالجة المدخلات التناظرية والاتصال من أجهزة الاستشعار.
• السلسلة: GE Speedtronic Mark V Turbine Control Systems.

Product Detailed Description

في قلب أنظمة التحكم المعقدة التي تدير توربينات الغاز والبخار الكبيرة في محطات الطاقة والمنشآت الصناعية، تكمن سلسلة GE Speedtronic Mark V. تُعد هذه الأنظمة شريان الحياة الذي يضمن التشغيل الآمن، والفعالية المثلى، والاستجابة السريعة لأي تغيرات في ظروف التشغيل. وهنا يبرز دور مكون أساسي مثل GE DS200ACNAG1ADD. بصفتي خبيرًا في الأتمتة الصناعية، يمكنني أن أؤكد لك أن هذه اللوحة هي جزء حيوي من “الجهاز العصبي” للتوربين.

إن GE DS200ACNAG1ADD هي لوحة ACNA (رمز داخلي لـ General Electric) ضمن نظام DS200 Mark V. وظيفتها الأساسية هي معالجة وتكييف الإشارات الواردة من العالم المادي المحيط بالتوربين. تتخصص هذه اللوحة في نوعين رئيسيين من المدخلات:

1. المدخلات التناظرية (Analog Inputs): هذه هي الإشارات التي تُمثل قيمًا مستمرة تتغير بسلاسة، مثل:
   • درجات الحرارة من المزدوجات الحرارية (thermocouples) أو كواشف درجة حرارة المقاومة (RTDs).
   • قراءات الضغط من محولات الضغط (pressure transducers).
   • قياسات التدفق من أجهزة قياس التدفق.
   • إشارات الاهتزاز من أجهزة استشعار الاهتزاز.
   • أي قياس آخر يتغير ضمن نطاق مستمر.
2. مدخلات الاتصال (Contact Inputs): هذه هي الإشارات الثنائية (ON/OFF) التي تُمثل حالة معينة، مثل:
   • مفتاح الحد (limit switch) يشير إلى أن ذراعًا قد وصل إلى نهاية حركته.
   • ترحيل (relay) يشير إلى تشغيل أو إيقاف تشغيل مضخة.
   • مفتاح ضغط يشير إلى تجاوز الضغط لقيمة معينة.
   • أجهزة استشعار الوضع الثنائي (binary position sensors).

تقوم لوحة ACNAG1ADD بتحويل هذه المدخلات المختلفة (التي قد تكون في أشكال مختلفة من الجهد أو التيار أو المقاومة) إلى إشارات رقمية موحدة يمكن لوحدة التحكم المركزية (CPU) لنظام Mark V فهمها ومعالجتها. هذا يسمح للنظام بالمراقبة في الوقت الفعلي، وتنفيذ منطق التحكم (على سبيل المثال، تعديل سرعة التوربين بناءً على درجة الحرارة)، وتطبيق وظائف الحماية (على سبيل المثال، إيقاف التوربين إذا تجاوز الاهتزاز حدًا معينًا).

بالنسبة لمديري محطات الطاقة، تُسهم هذه اللوحة في ضمان سلامة التوربين وكفاءة تشغيله من خلال توفير بيانات دقيقة وموثوقة. أما بالنسبة لمهندسي الصيانة، فهي تُمكن من التشخيص السريع للمشكلات، حيث أن أي خلل في قراءات الحساسات يمكن تتبعه إلى اللوحة وربما إلى الحساس نفسه، مما يقلل من وقت التوقف عن العمل.

الميزات الأساسية والفوائد الجوهرية

• معالجة متعددة الإدخال: تتعامل مع كل من المدخلات التناظرية والاتصال، مما يوفر مرونة في جمع البيانات.
• تحويل دقيق للإشارة: تُحول الإشارات الخام إلى بيانات رقمية قابلة للاستخدام بدقة عالية.
• الاندماج مع نظام Mark V: تُصمم لتكون متوافقة تمامًا مع بنية نظام GE Mark V، مما يضمن الاتصال والتشغيل السلس.
• الموثوقية والمتانة: مُصممة للعمل في البيئات الصناعية القاسية النموذجية لمحطات الطاقة.
• دعم تشخيصي: تساهم في قدرات التشخيص الشاملة لنظام Mark V، مما يساعد في استكشاف الأخطاء وإصلاحها.
• تحسين التحكم والحماية: توفر البيانات اللازمة للتحكم الأمثل في التوربين ووظائف الحماية الأساسية.

المواصفات الفنية

بما أن GE DS200ACNAG1ADD هي لوحة دائرة داخلية ضمن نظام أكبر، فإن معظم مواصفاتها تتعلق بوظيفتها ضمن هذا النظام.

مجالات التطبيق

تُستخدم GE DS200ACNAG1ADD بشكل حصري في أنظمة التحكم في التوربينات GE Speedtronic Mark V، والتي تُطبق في:

• محطات توليد الطاقة: في توربينات الغاز والبخار الكبيرة المستخدمة لتوليد الكهرباء.
• خطوط أنابيب النفط والغاز: في محطات الضخ والضغط التي تعتمد على توربينات الغاز الصناعية.
• تطبيقات الدفع البحري: في السفن الكبيرة التي تستخدم توربينات الغاز.
• أي منشأة صناعية تستخدم توربينات GE وتتطلب نظام التحكم Mark V: حيث تُعد المراقبة الدقيقة والتحكم في الوقت الفعلي أمرًا بالغ الأهمية.

منتجات ذات صلة قد تهمك

تتكامل GE DS200ACNAG1ADD بشكل وثيق مع العديد من المكونات الأخرى ضمن نظام GE Mark V:

• وحدات المعالج الرئيسية (CPU Boards): وهي الدماغ الرئيسي لنظام التحكم الذي يتلقى البيانات من ACNAG1ADD ويُصدر أوامر التحكم.
• وحدات الإخراج (Output Boards): التي تُرسل إشارات التحكم من النظام إلى المشغلات (Actuators) وصمامات الوقود.
• وحدات تزويد الطاقة (Power Supply Units): لتزويد جميع لوحات النظام بالطاقة.
• رفوف (Racks) Mark V: الهياكل التي تُركب فيها لوحات الدوائر وتُوفر الاتصال باللوحة الخلفية (Backplane).
• وحدات الاتصال بالشبكة (Network Communication Modules): التي تُمكن نظام Mark V من الاتصال بأنظمة التحكم الموزعة (DCS) أو محطات المشغل.
• الحساسات والمشغلات (Sensors and Actuators): المتصلة بالنظام في ميدان التوربين، والتي تُعد المصدر والوجهة النهائية للإشارات التي تُعالجها اللوحة.
• برنامج GE ControlST أو ToolboxST: أدوات برمجية تُستخدم لتكوين وتشخيص وصيانة نظام Mark V.

هذه اللوحة هي حجر الزاوية الذي يضمن أن يحصل نظام التحكم على الصورة الكاملة وفي الوقت الفعلي لحالة التوربين، مما يمكنه من العمل بأمان وكفاءة.
